Les premier DEM/DTM LIDAR sont mis en ligne par l'IGN
Bonjour,
L'IGN communique en ce moment sur le fait que l'utilisation des données LIDAR est une révolution annoncée, l'étendue des capacités offertes n'est pas encore bien cernée.
Cela dit on peut en profiter dans nos GPS TwoNav...
-
Bonsoir,
Oui, c'est très enthousiasmant !
J'ai intégré les trois couche MNT (modèle de terrain), MNS (modèle de surface) et MNH (modèle de hauteur, i.e. le différentiel des deux précédentes) dans mon application en ligne.
La couverture actuelle de l'IGN est la suivante, et s'améliore tous les mois :
Voici quelques exemples :
La couche MNT en semi transparence avec J+1 en superposition (où on comprend que ça va être bien plus précis que les tracé de sentiers sur les cartes...) :
La même chose avec IGN Plan en transparence :
Une zone avec le MNT, puis le MNS (qui donc affiche les structures construites et la canopées) :
Et trois vues de la même forteresse, en MNT, en MNS, et en MNH. On voit bien la différence entre ces trois visions, en particulier la mise en évidence du construit avec le MNH :
Cordialement,
-
Et je ne resiste pas à vous montrer cet autre exemple, qui va parler à ceux qui vont en montagne.
C'est du coté d'un antécime du Petit Pic d'Osso dans les Pyrénées.
Avant, on avait la SCAN25, incontournable avec son niveau de détails topographiques :
On pouvait aussi utiliser IGN Plan, avec ajour de courbes de niveaux (ancien MNT), et carte des pentes et estompage :
Et maintenant, on va pouvoir travailler avec ça !!!
Cordialement,
-
Bonsoir,
"Ces fonds de cartes fonctionne sur les GPS ?"
Ce sont des fonds de carte "comme les autres", donc, oui, c'est possible.
"Je suis aller sur le site IGN pour prendre la zone qui m'intéresse. J'obtiens un fichier txt dont je ne sais pas quoi faire avec."
Je suppose que vous avez récupéré des données LiDAR brutes, des "nuages de points". Ces données demandent à être traitée (par exemple avec QGIS). Mais elle ne sont pas utilisables "directement.
Pour mettre sur le GPS, comme pour tous les autres fonds, le plus simple est d'utiliser MOBAC : ce que je montre ici, ce sont des flux WMTS classiques. Je vais dès que possible ajouter les scripts adéquats sur mon site pour usage dans MOBAC (et autres logiciels).
Quelques remarques en plus : bien que ressemblant à un fond d'estompage amélioré, ce n'en est pas un. J'ai interrogé l'IGN à ce propos, ils ne prévoient pas d'en faire une couche d'estompage. Il faut donc l'utiliser en transparence si on veut la superposer à un autre fond (mais c'est moins efficace). En même temps, ces couches LiDAR ne sont pas utilisables d'un point de vue numérique comme l'est la couche MNT en fausses couleurs (on peut convertir la couleur en altitude). Je trouve cela dommage, car ces nouvelles couches LiDAR sont plus esthétiques que métrologiques.
Pour faire mieux, il faudra récupérer les MNT/MNS/MNH ou les nuages de points, et les traiter soi-même, avec QGIS au plus simple.Cordialement,
-
En Complément
Ensuite dans QGIS il suffit d'exporter en MBTILE.
Si besoin d'aide c'est facile il suffit de poser la question a YT ou Google il y a pléthore de tutos.
"Je suis aller sur le site IGN pour prendre la zone qui m'intéresse. J'obtiens un fichier txt dont je ne sais pas quoi faire avec."
Didier a probablement importer la liste (Format texte) des tuiles LIDAR (qui ont l'extension LAS), en fait cette liste il suffit de la glisser dans le "Chargeur" recommandé par IGN et toutes les tuiles de la liste sont chargées

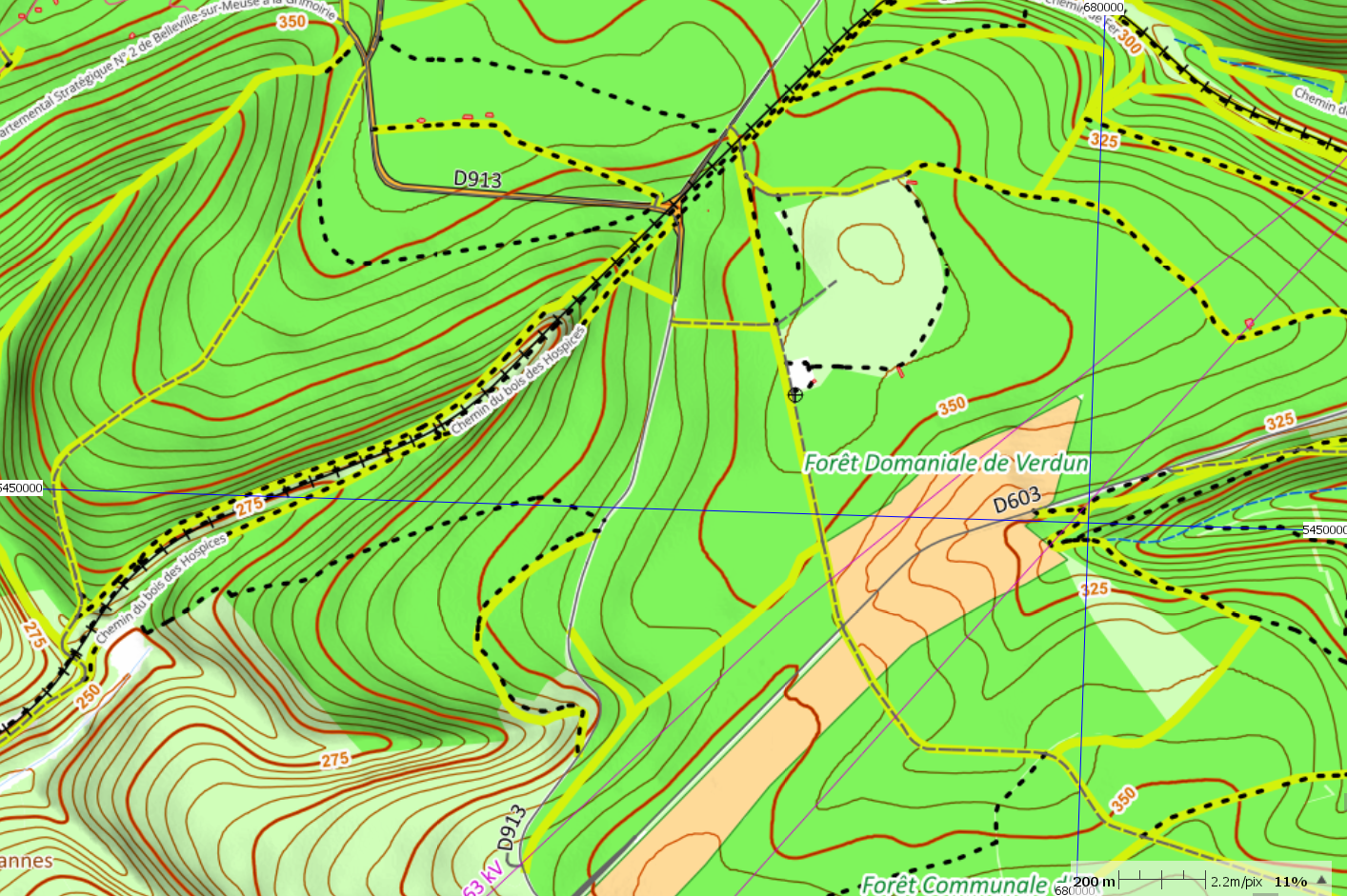

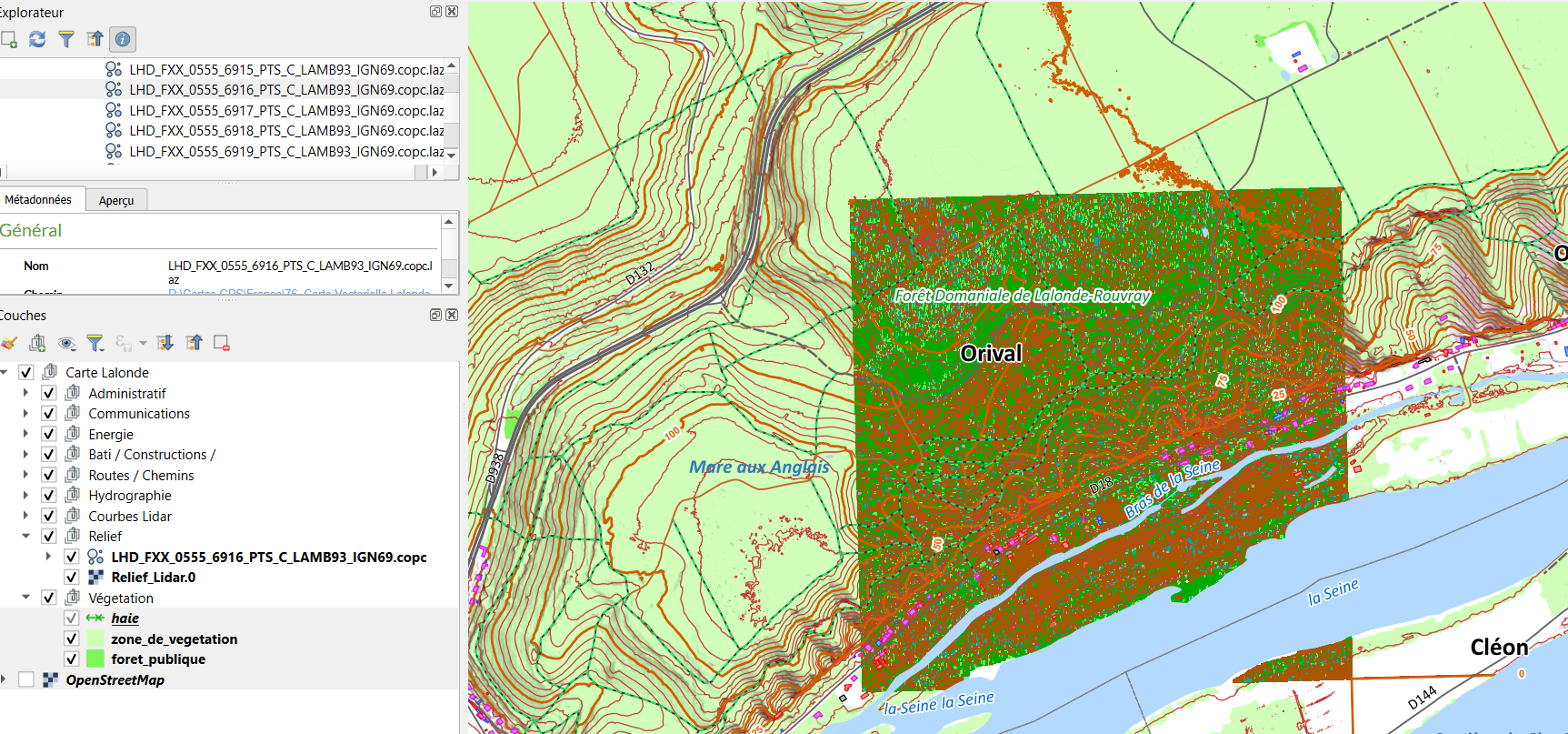

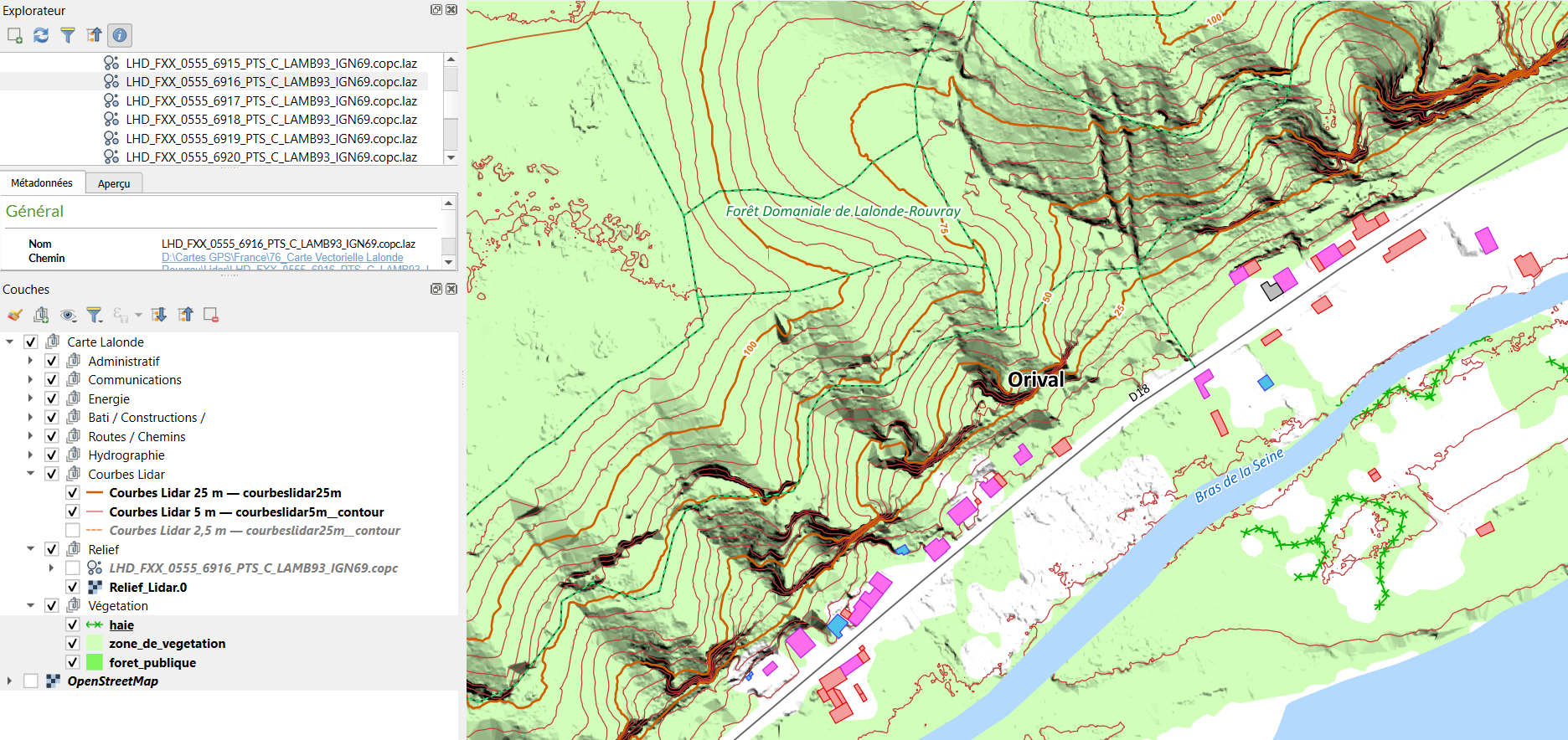

Ce n'est pas de la "haute montagne" mais un exemple de l'apport du LIDAR, sur une carte MBTILE
- Données LIDAR (Relief / ombrage / Courbes)
- Le reste BDTOPO 3.4 IGN (import) aspect défini par IGN
Fonctionne dans le GPS (J'ai testé c'est OK)

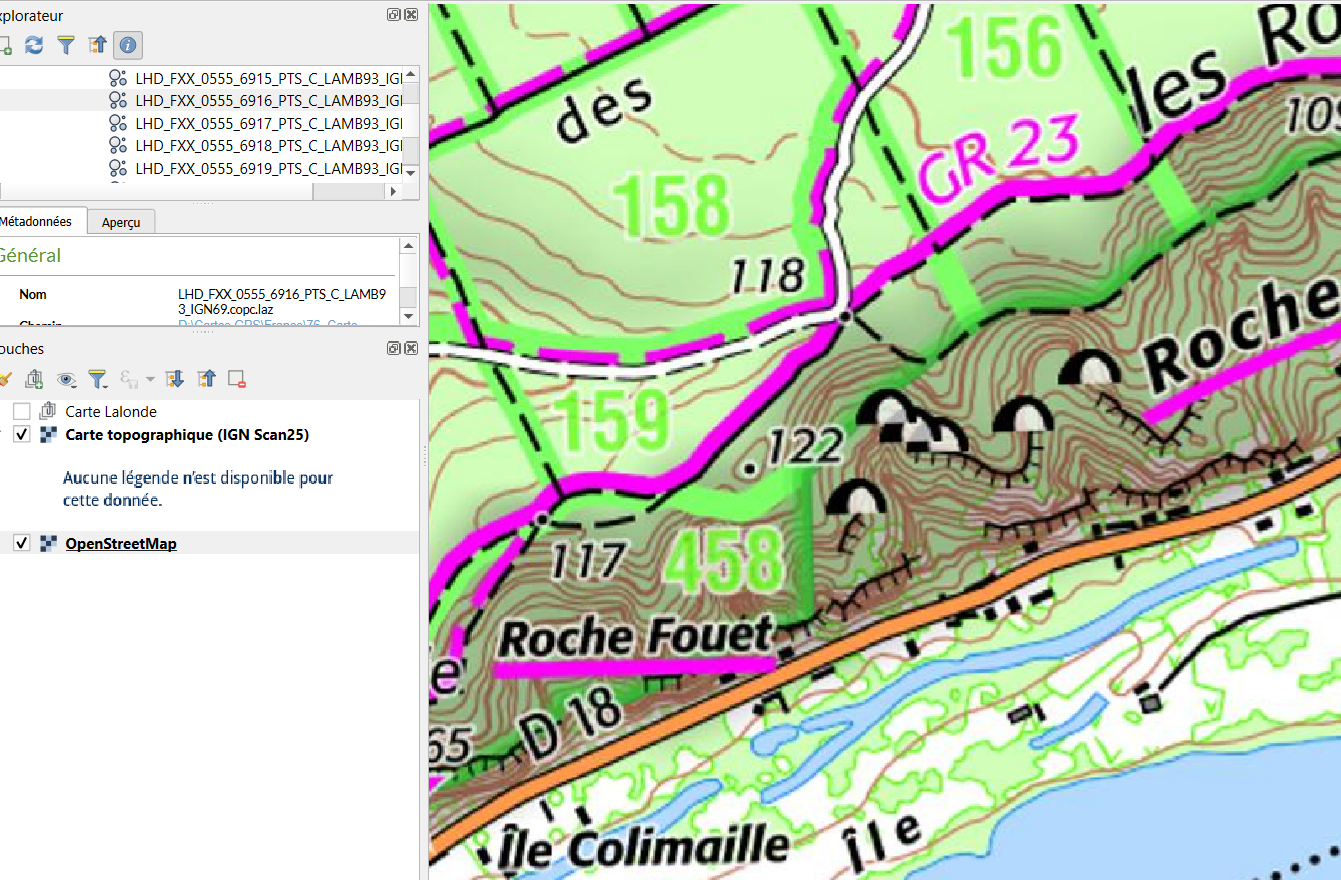

Le même secteur en scan 25
Cdlt
-
Bonjour tout le monde.
J'atterris comme un cheveux sur la soupe dans votre discussion forte interessante. J'ai suivi vos liens, j'ai téléchargé des données LIDAR et me retrouve avec des fichiers au format "laz". J'ai Mobac dont je sais me servir mais là je ne vois pas ce que je dois faire.
Et quelle est ce "chargeur" dont parle Thierry ?
Est-ce que quelqu'un pourrait me donner la marche à suivre ?
-
Bonjour,
Mobac n'est d'aucune utilité dans ce cas.
Dans le fil de la conversation il y des liens il suffit de cliquer sur ces liens.
Sinon sur le site IGN c'est largement documenté. Ou il suffit de poser la question a Google qui branche vers de nombreux liens. Pour ceux pour qui c'est compliqué ces liens, sur le site Utagawa rubrique blog ou article il y a des liens vers des tuto pour une utilisation avec TwoNav. L'outil c'est QGis qui nécessite un petit apprentissage. Avec QGis (voir tout Utagawa dédiés a TwoNav) on peut tout faire, avec les relief, remplacer Mobac pour confectionner des Mbtiles utilisable dans nos GPS.
-

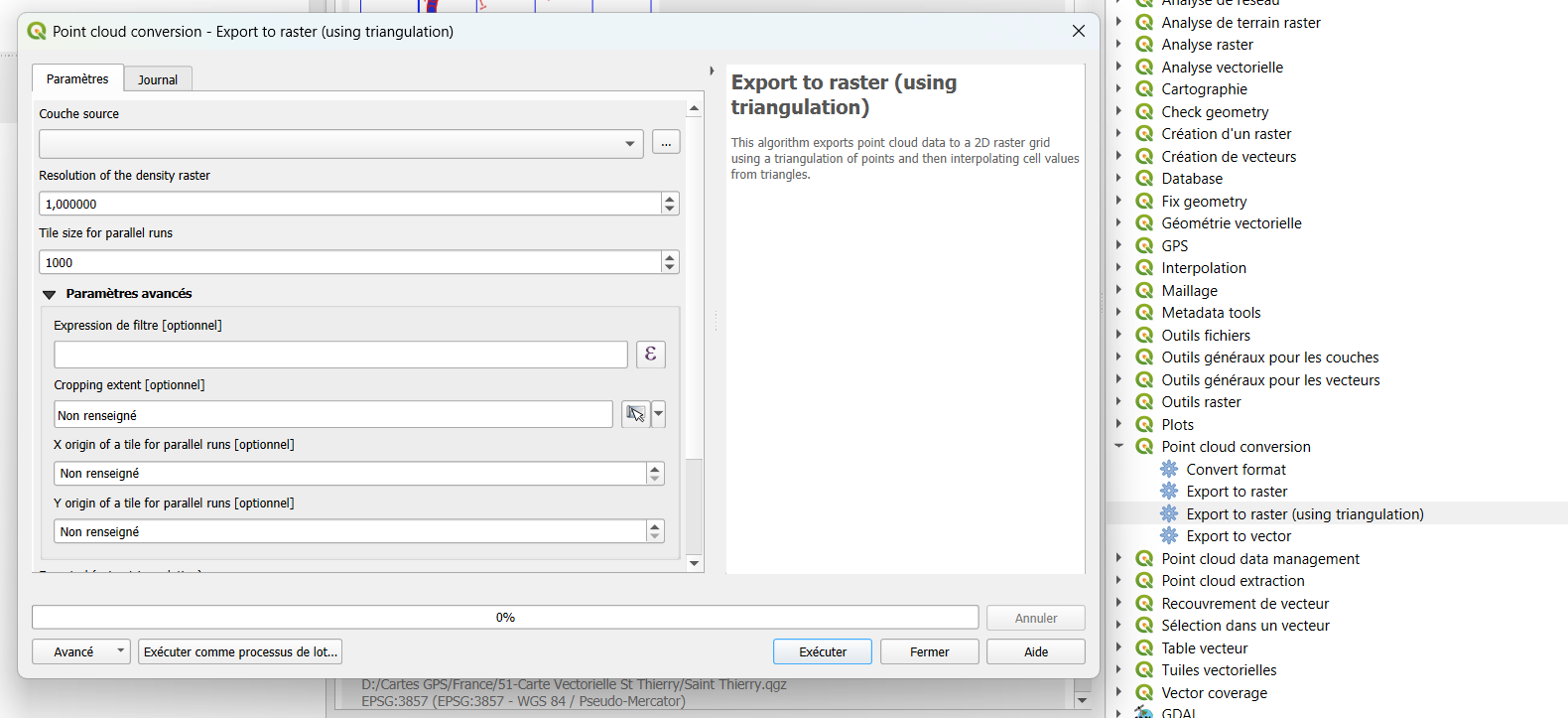

Bon j'ai installé QGIS pour Mac et dans la boîte à outil de traitement, le menu "Conversion de nuage de points" qui mène au sous menu "Exporter en raster (en utilisant la triangulation)" est manquant. J'ai scruté sur les forums et deus pistes me disent que pour avoir une version complète je dois installer QGIS via macPorts ou que la version de PDAL est obsolète.
.J'ai alors utilisé Macports pour une installation via le terminal mais après installation j'ai un message d'erreur "permission denied".
Pour la version de PDAL, je sèche.
Je ne peux donc pas convertir les tuiles .las pourtant visible dans QGIS.
J'ai passé une matinée là dessus, je fatigue.
-
Bonjour,
J"'ai scruté sur les forums et deus pistes me disent que pour avoir une version complète je dois installer QGIS via macPorts"
Il ne faut pas toujours faire ce qu'on lit dans les fora... moi, je n'ai jamais eu besoin de passer par cette installation.
Si je comprends bien, vous aviez une installation QGIS installée via le .dmg officiel, et vous avez changé pour une installation via Macports ? Si oui, je ne pense pas que ce changement de stratégie soit adéquat. Et aussi, il vaut mieux installer la version LTR, pas la dernière si on n'est pas obligé.
Le "permission denied", il intervient sur quel composant, à quel moment ?
Cdlt,
-
J'ai modifié ma réponse entre temps.
Mais pour précision, que ce soit le .dmg LTR ou la dernière version, le résultat est le même : menu incomplet.
Il semblerait que sur les Mac Apple Silicon il faille passer par MacPorts. En tout cas chez moi la version avec MacPorts est complète contrairement aux deux autres.
-
Salut,
Alban afin de te familiariser avec l'outil Qgis je te propose une solution plus accessible. Tu verras plus tard pour les Raster virtuels, nuages de points, map ports et autres.
D'ailleurs pour ce genre d'opération Gdal en autres avec des petits scripts est plus adapté d'après moi.
AVERTISSEMENT : Cette méthode n'est pas idéale spécifiquement concernant le rendu des MNT mais convient à quelqu'un qui veut un résultat rapide sans trop de connaissances. Ce n'est pas la méthode que j'utilise personnellement.
Utilises la version LTR pour mac.
J'ai enlevé au début des adresses que je cite, les h t t p s et les deux slash, car le forum de twonav ne les acceptent pas, mais il faut bien les mettre comme dans les copies d'écran.

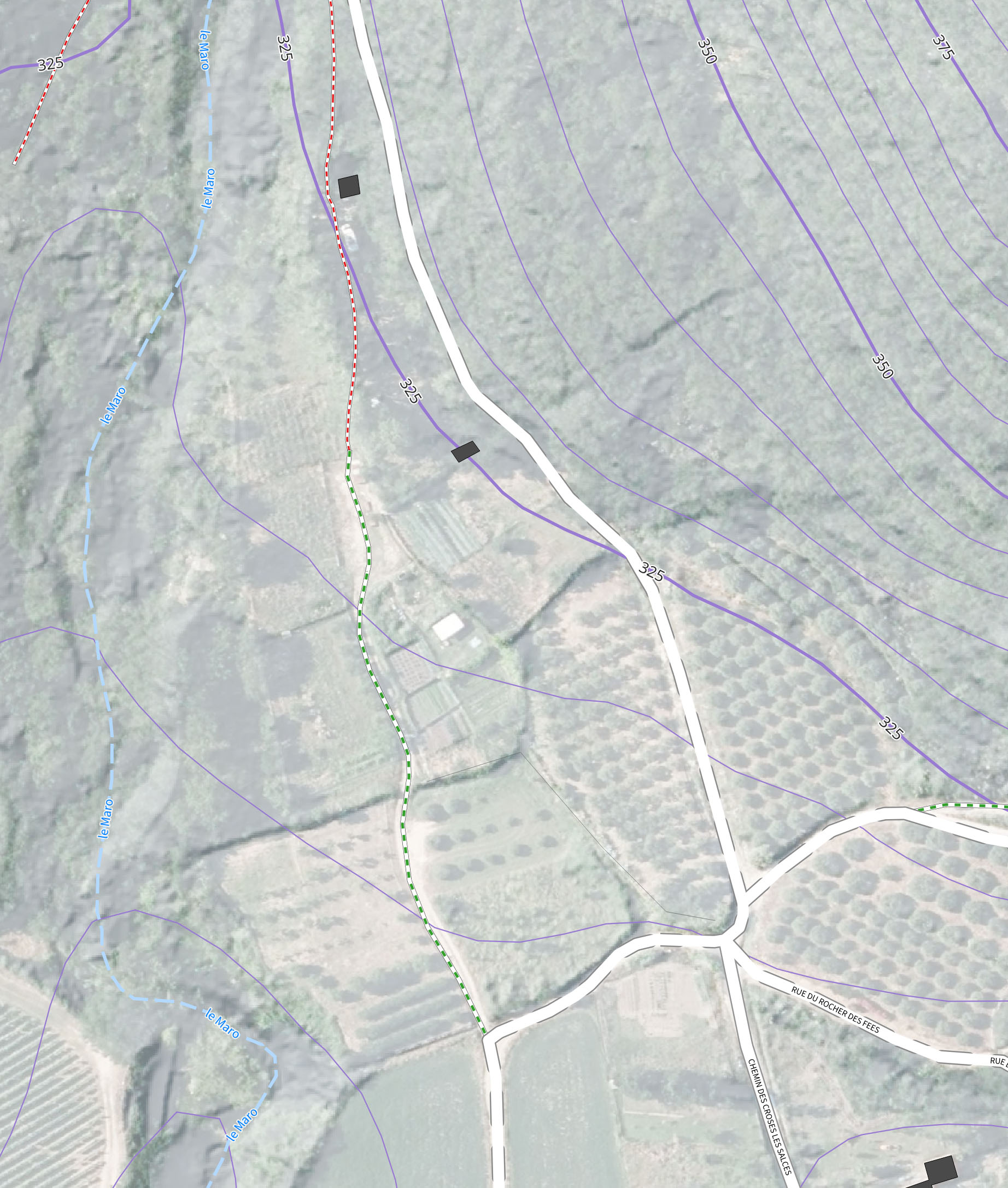

Tu peux utiliser les flux de l'ign pour obtenir ce genre de rendu et commencer à t'amuser directement :

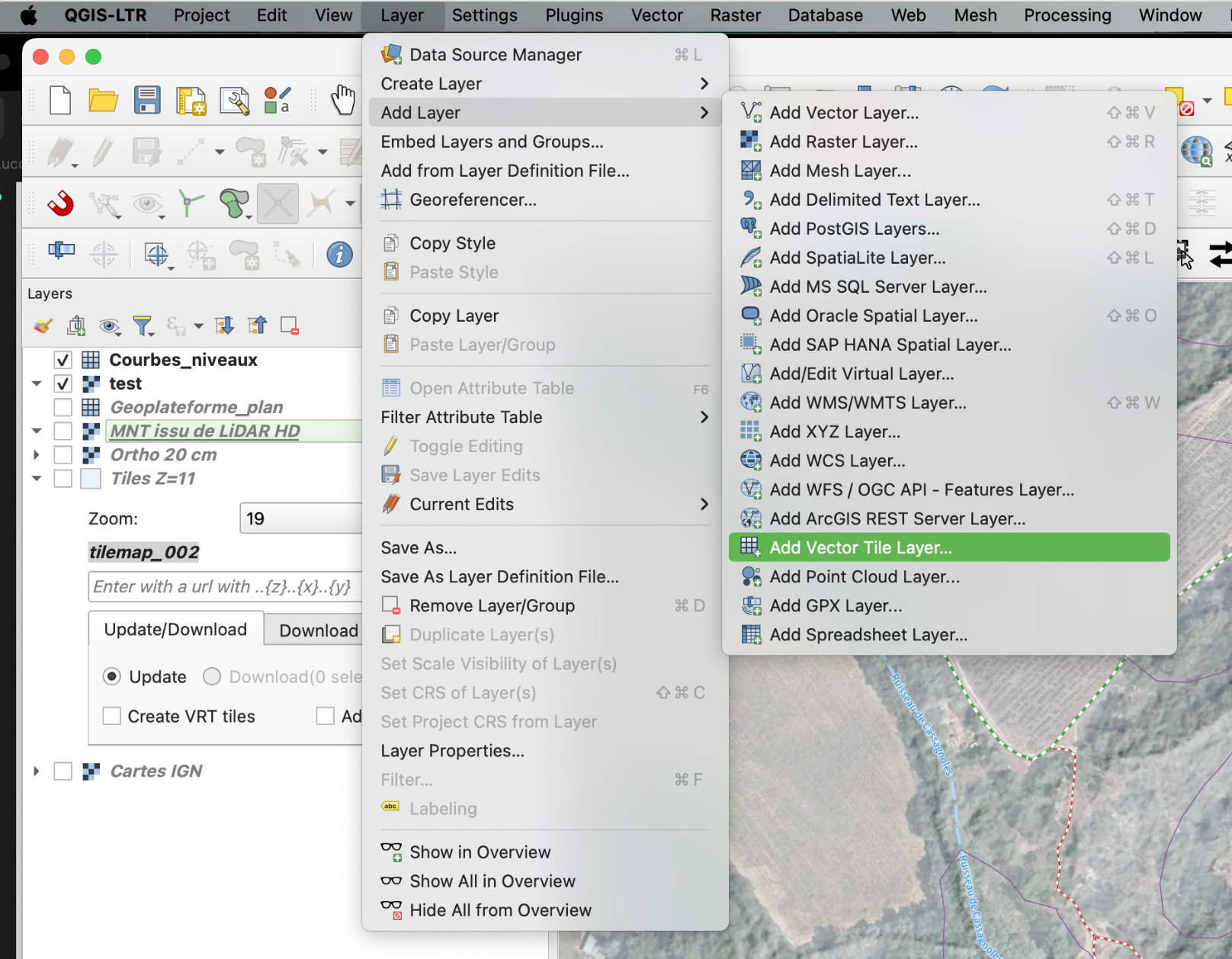

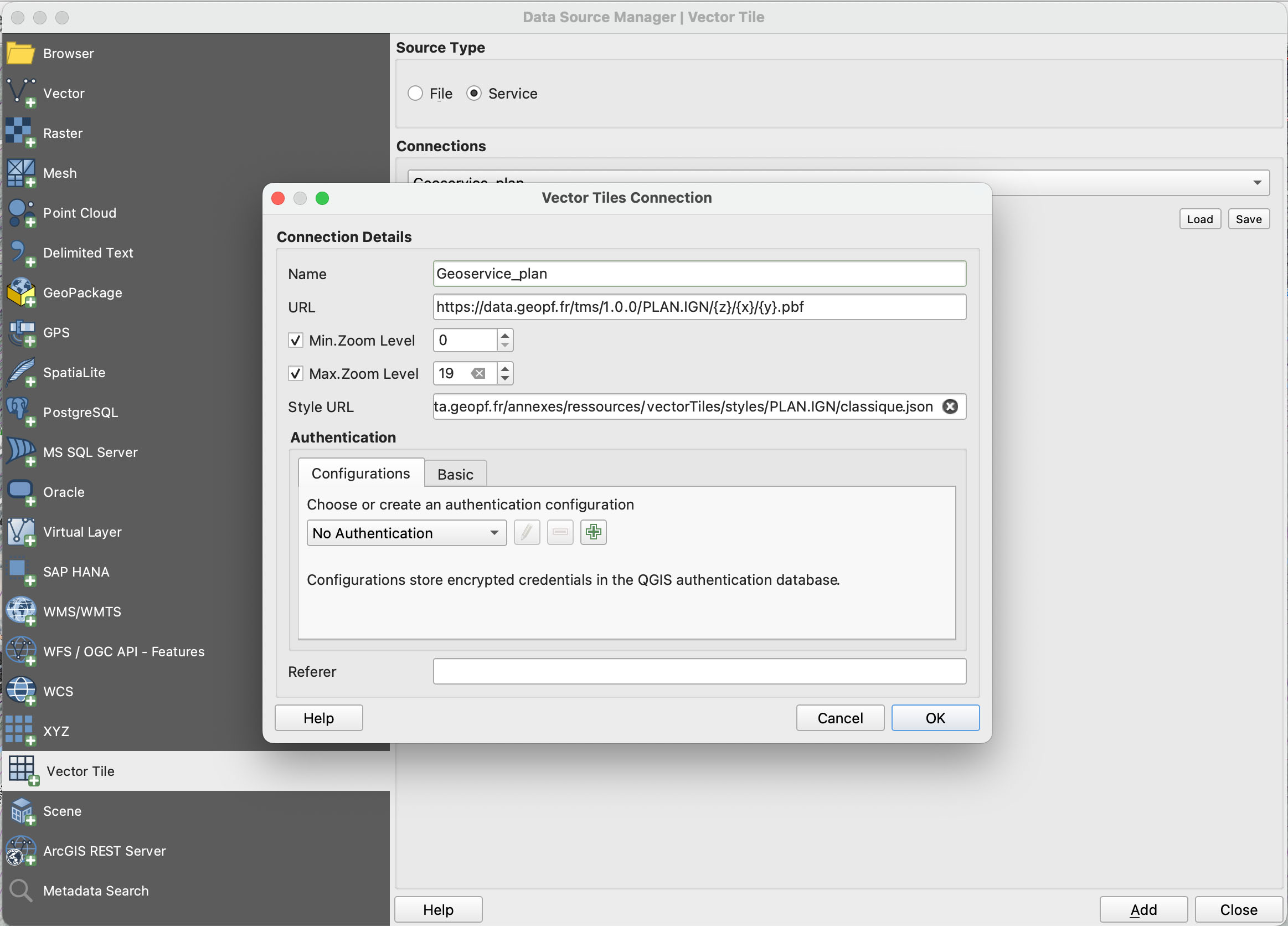

Commence par importer les tuiles vectorielles TMS :
On ajoute la couche avec add
data.geopf.fr/tms/1.0.0/PLAN.IGN/{z}/{x}/{y}.pbf
data.geopf.fr/annexes/ressources/vectorTiles/styles/PLAN.IGN/classique.json
Si tu veux tu peux importer aussi les courbes de niveaux sachant qu'elles sont présentent à certains niveaux de zoom dans les tuiles vectorielles.
data.geopf.fr/tms/1.0.0/ISOHYPSE/{z}/{x}/{y}.pbf
(pas de style)
Ensuite on ajoute les services en wms ;

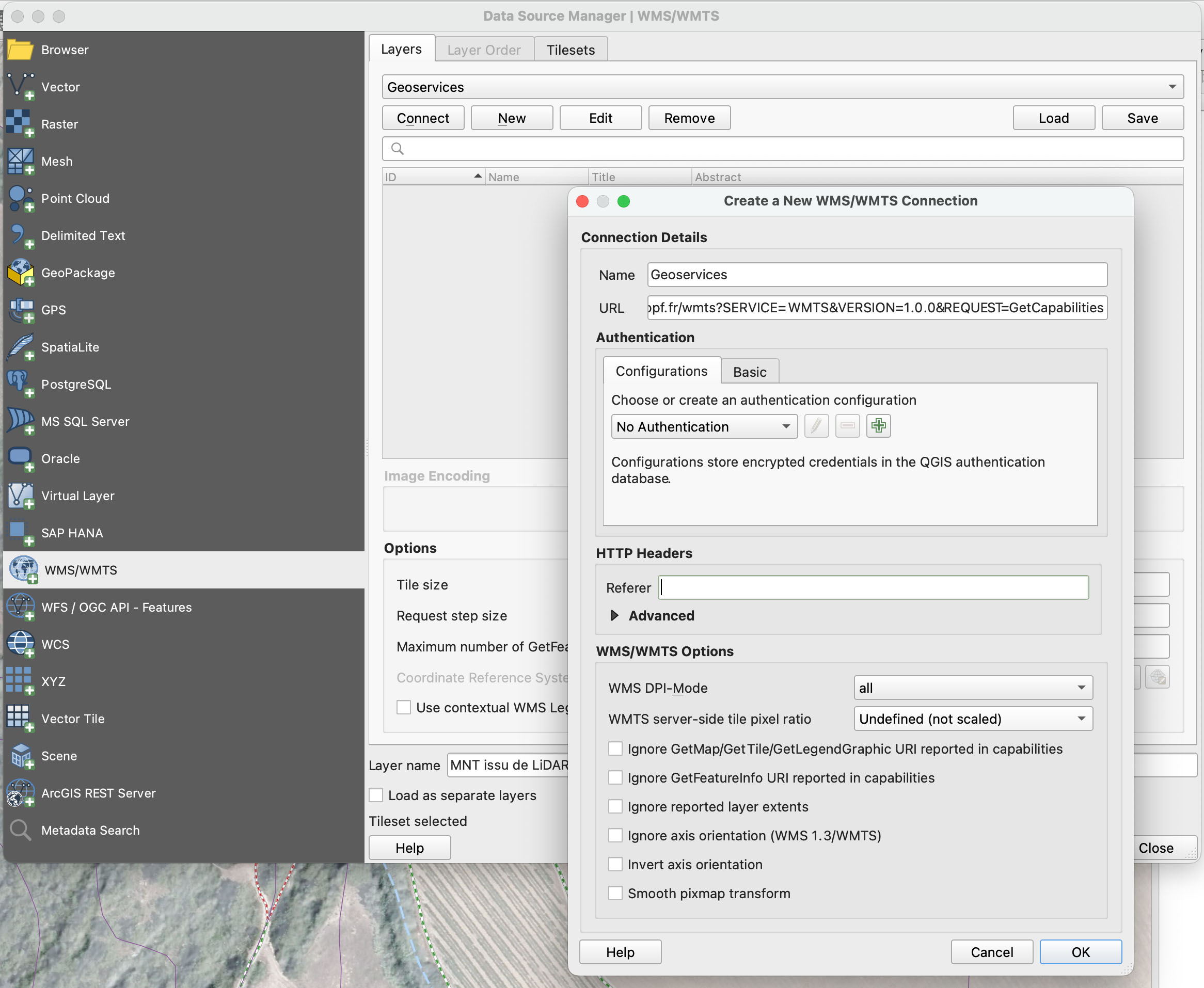

Il faut créer une nouvelle connexion :
data.geopf.fr/wmts?SERVICE=WMTS&VERSION=1.0.0&REQUEST=GetCapabilities

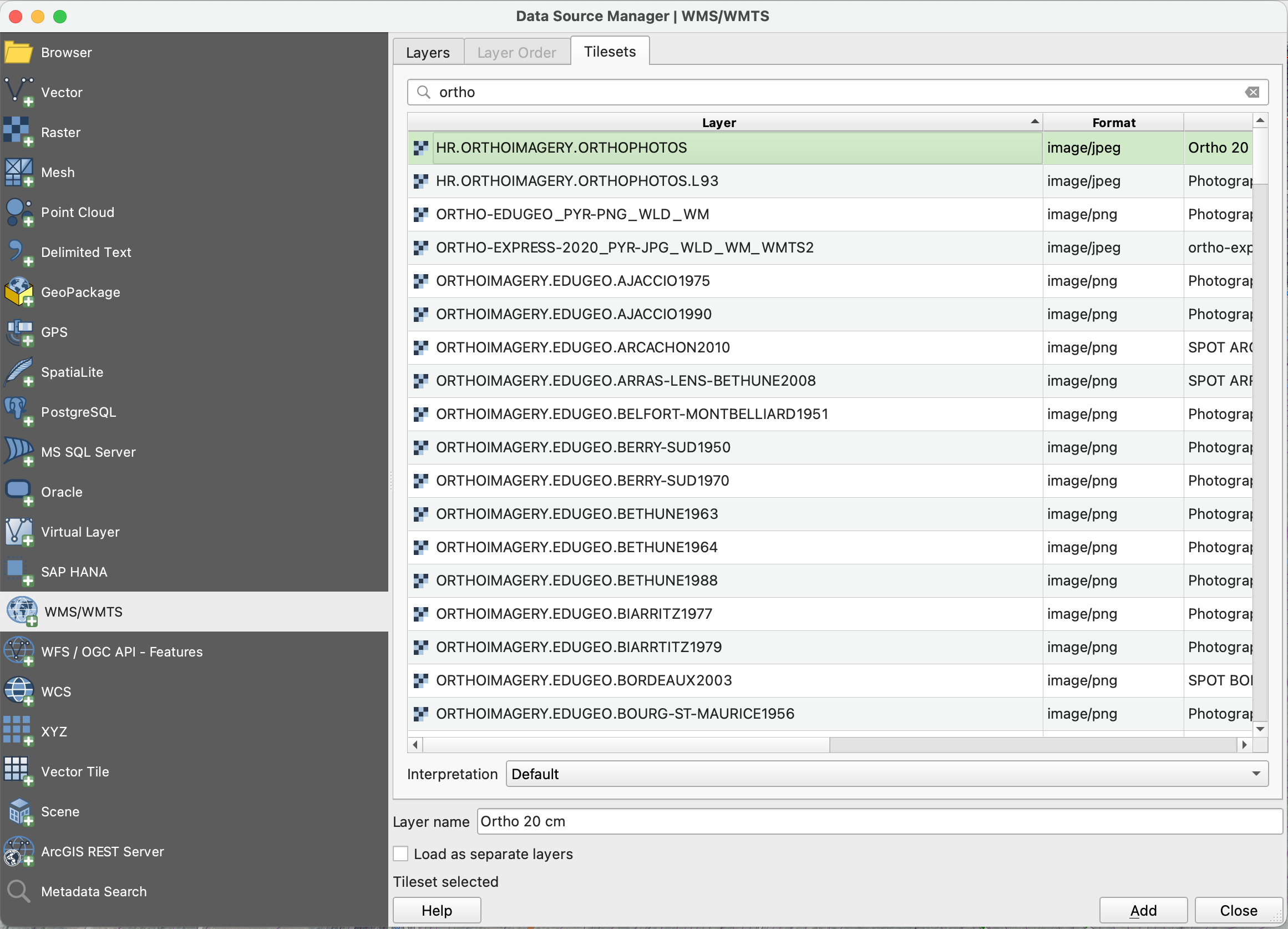

On se connecte et on filtre avec ortho les nombreuses couches disponibles
on ajoute la couche avec add

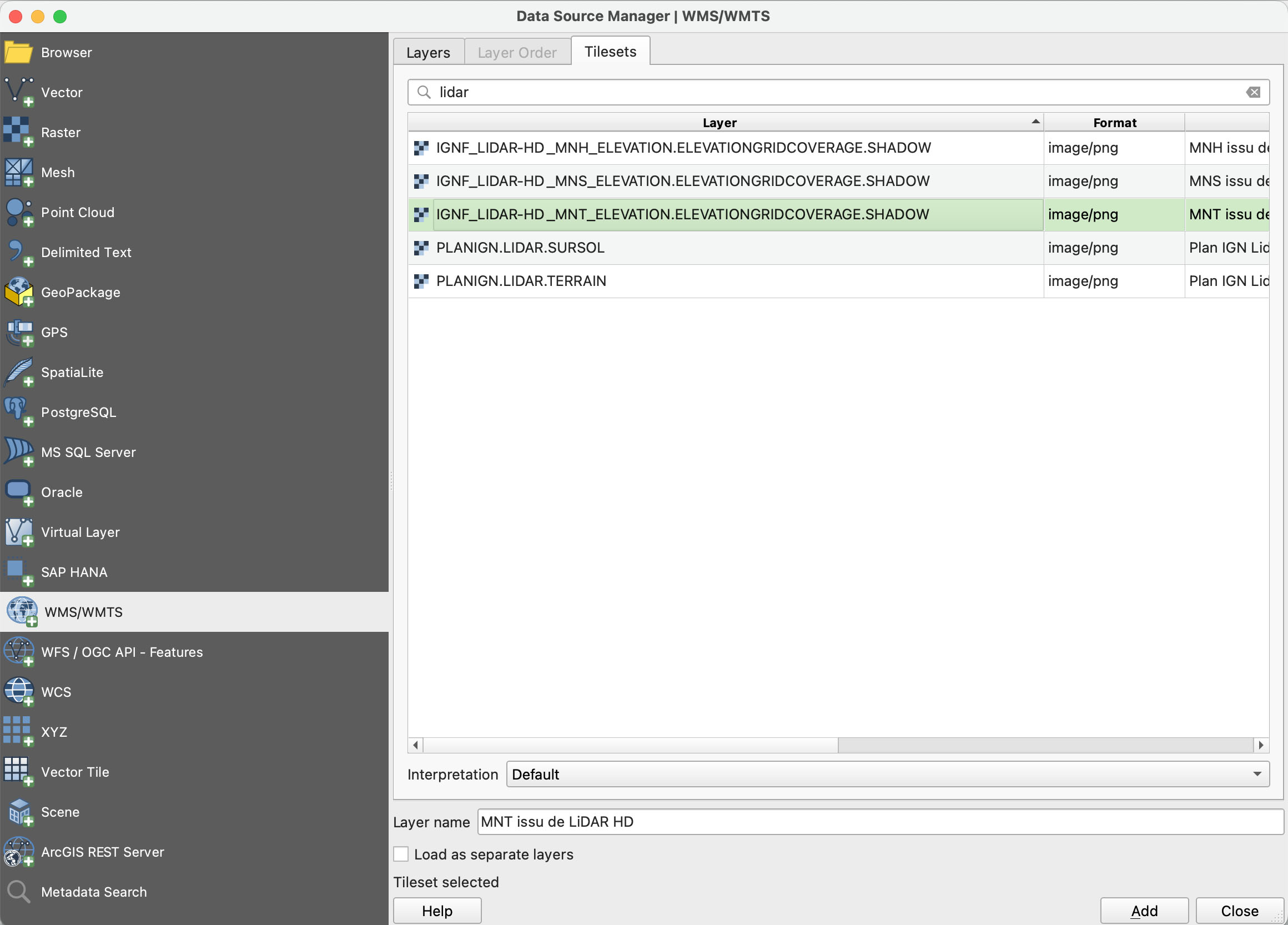

On va maintenant ajouter le modèle numérique de terrain (MNT)en filtrant sur lidar

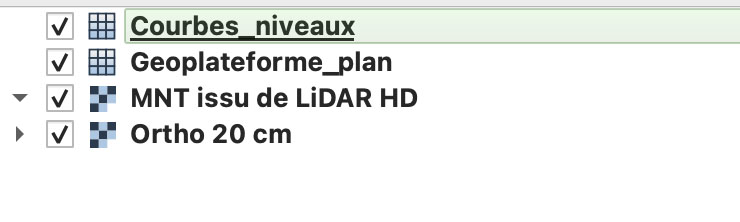

On devrait maintenant avoir toutes ces couches

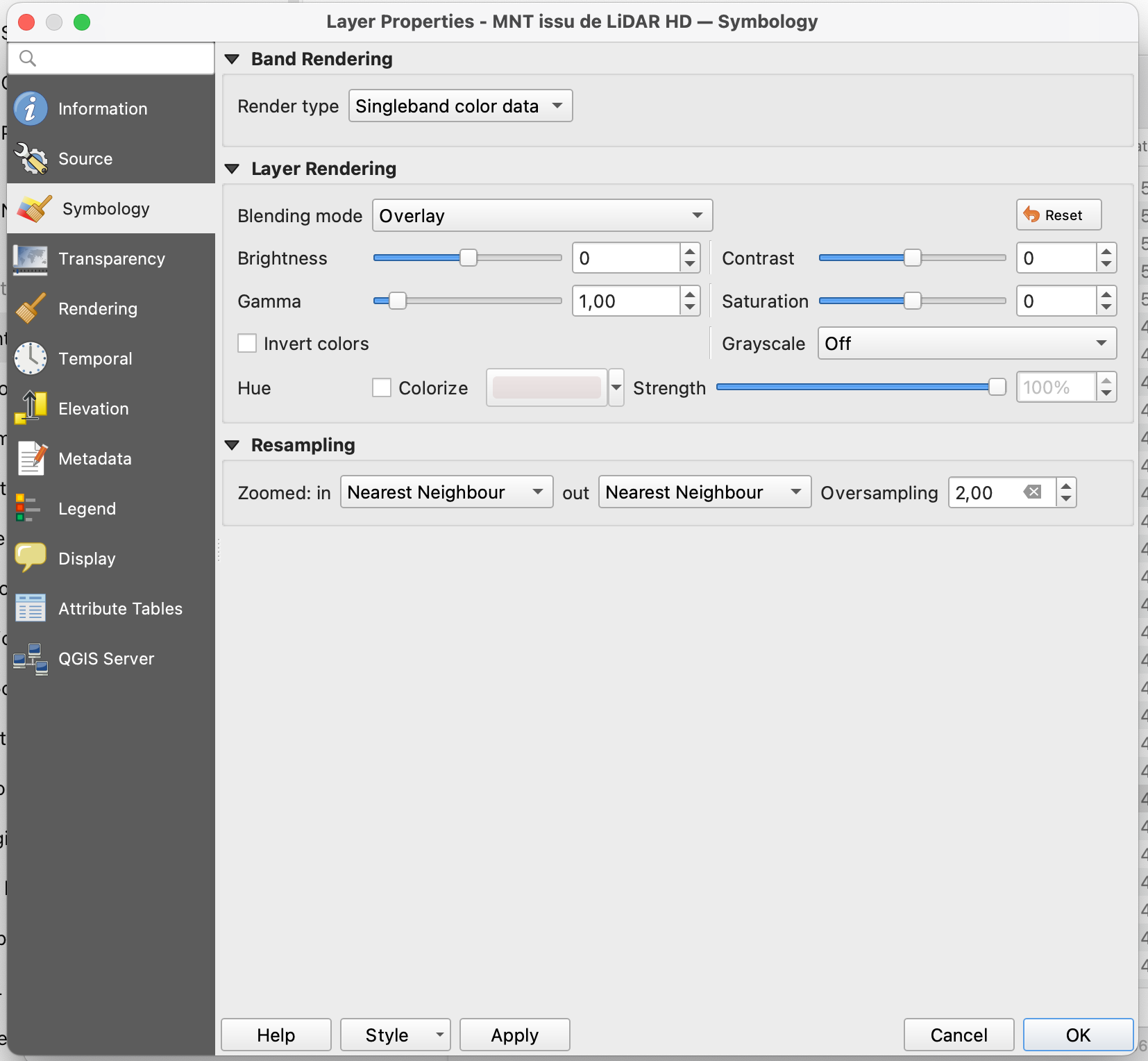

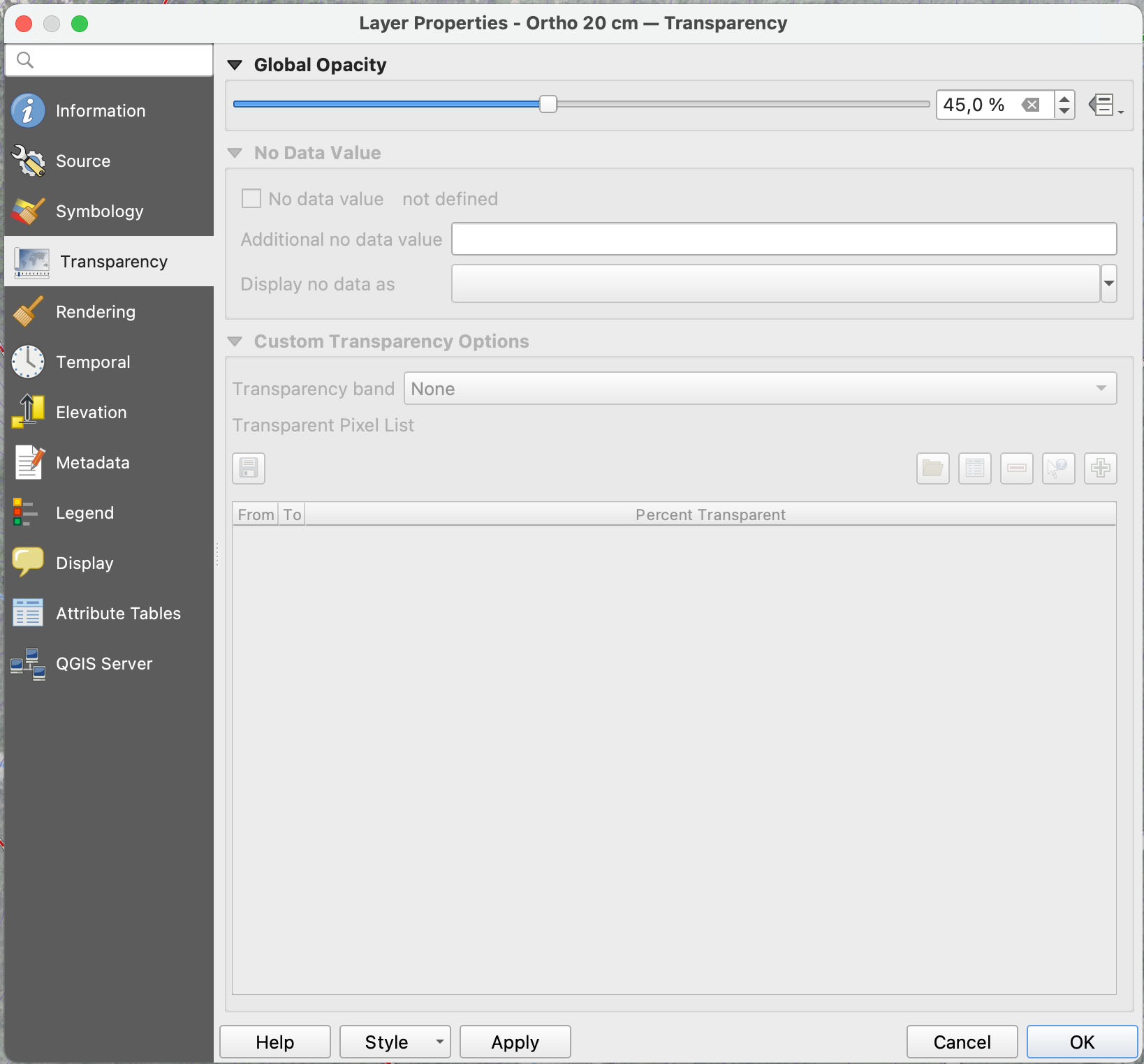

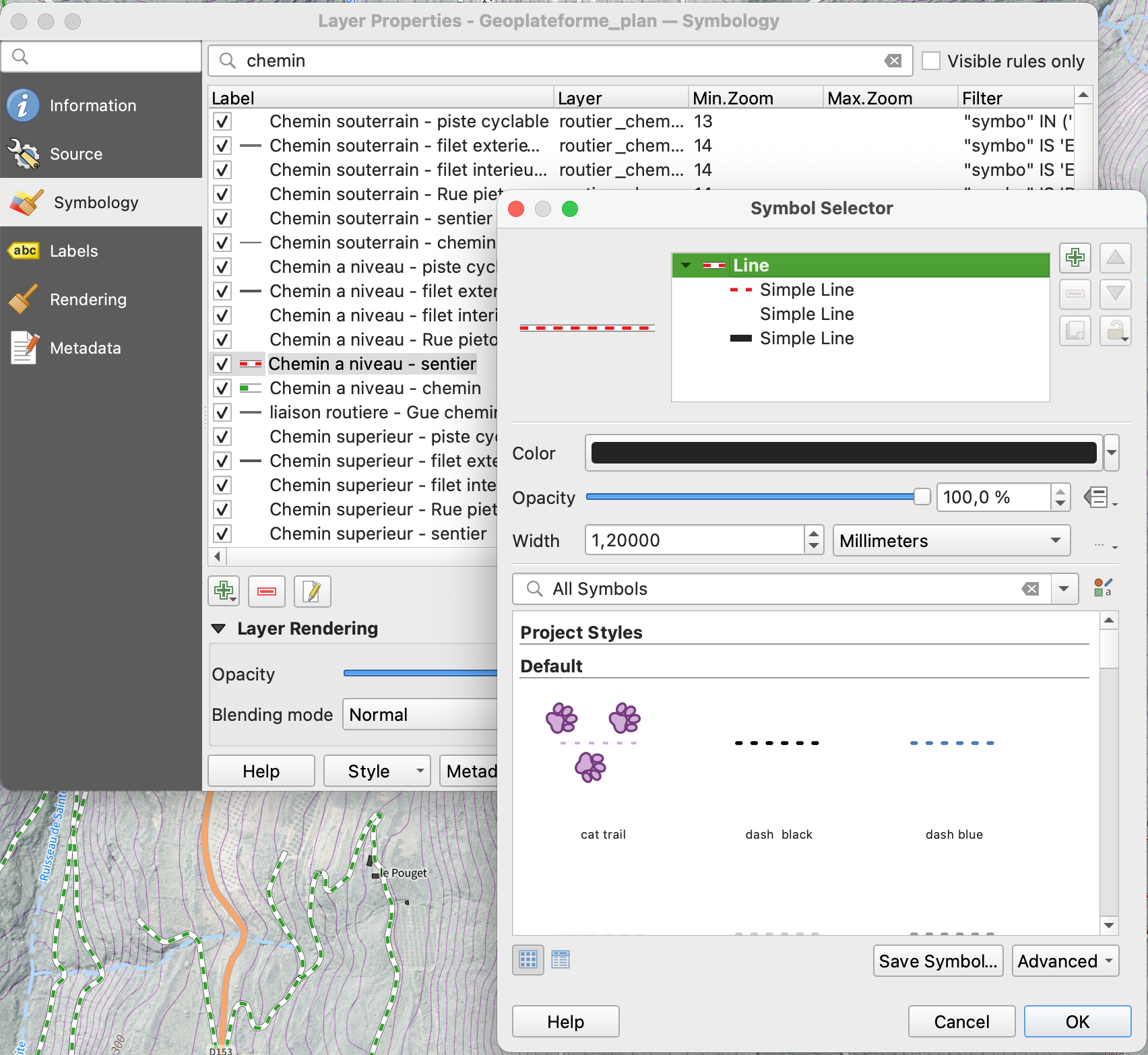

On joue avec a symbologie, la transparence ou le blending mode
A partir de là on peut exporter la vue en mbtiles, la prochaine étape n'est pas obligatoire.
Mais il existe deux plugins intéressant pour cette exercice :

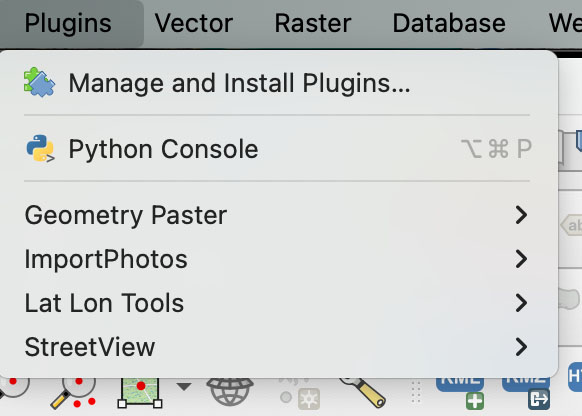

Le menu pour les installer se trouve ici :

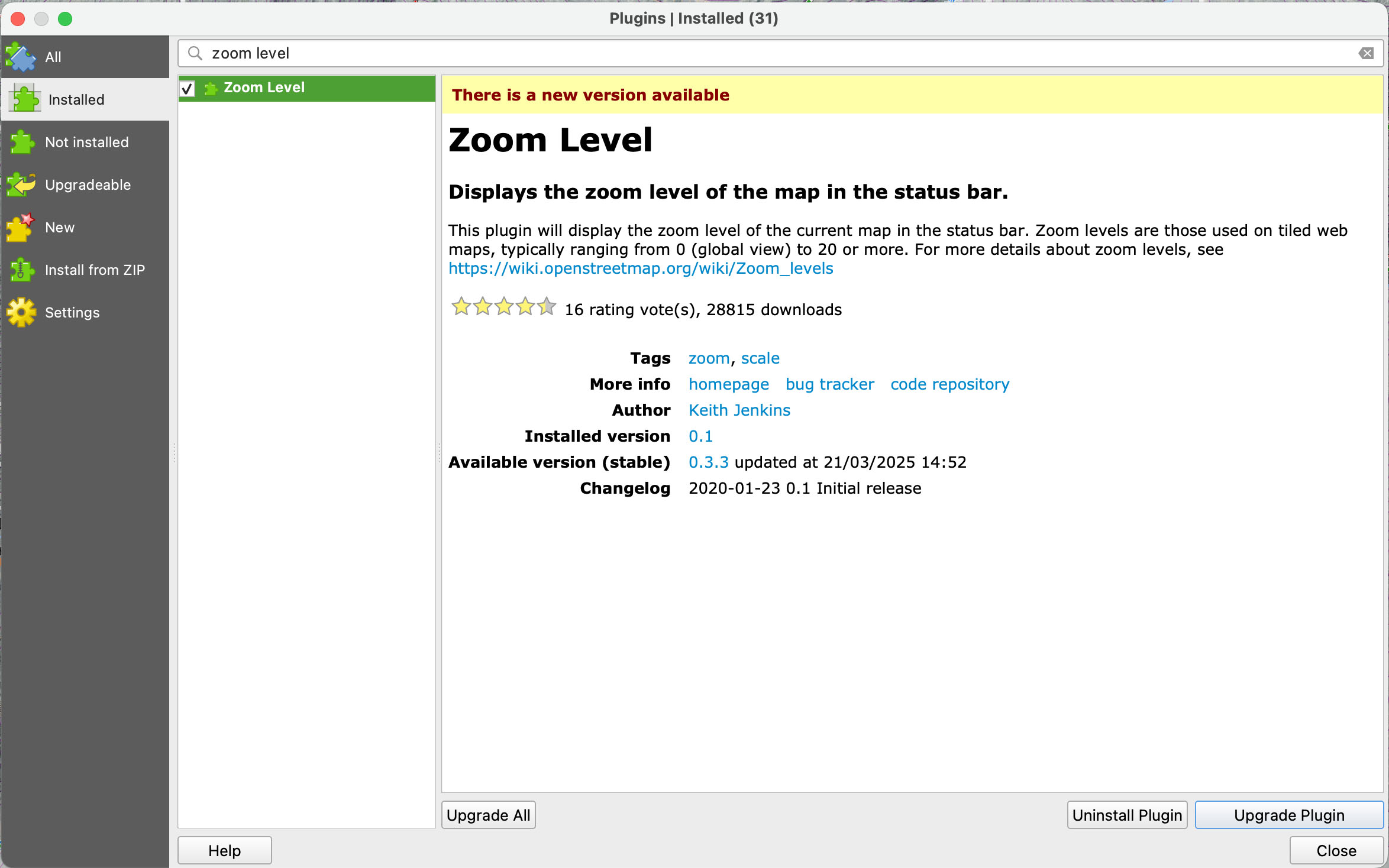

Pour faire correspondre à un niveau de zoom standard mbtiles à la vue :

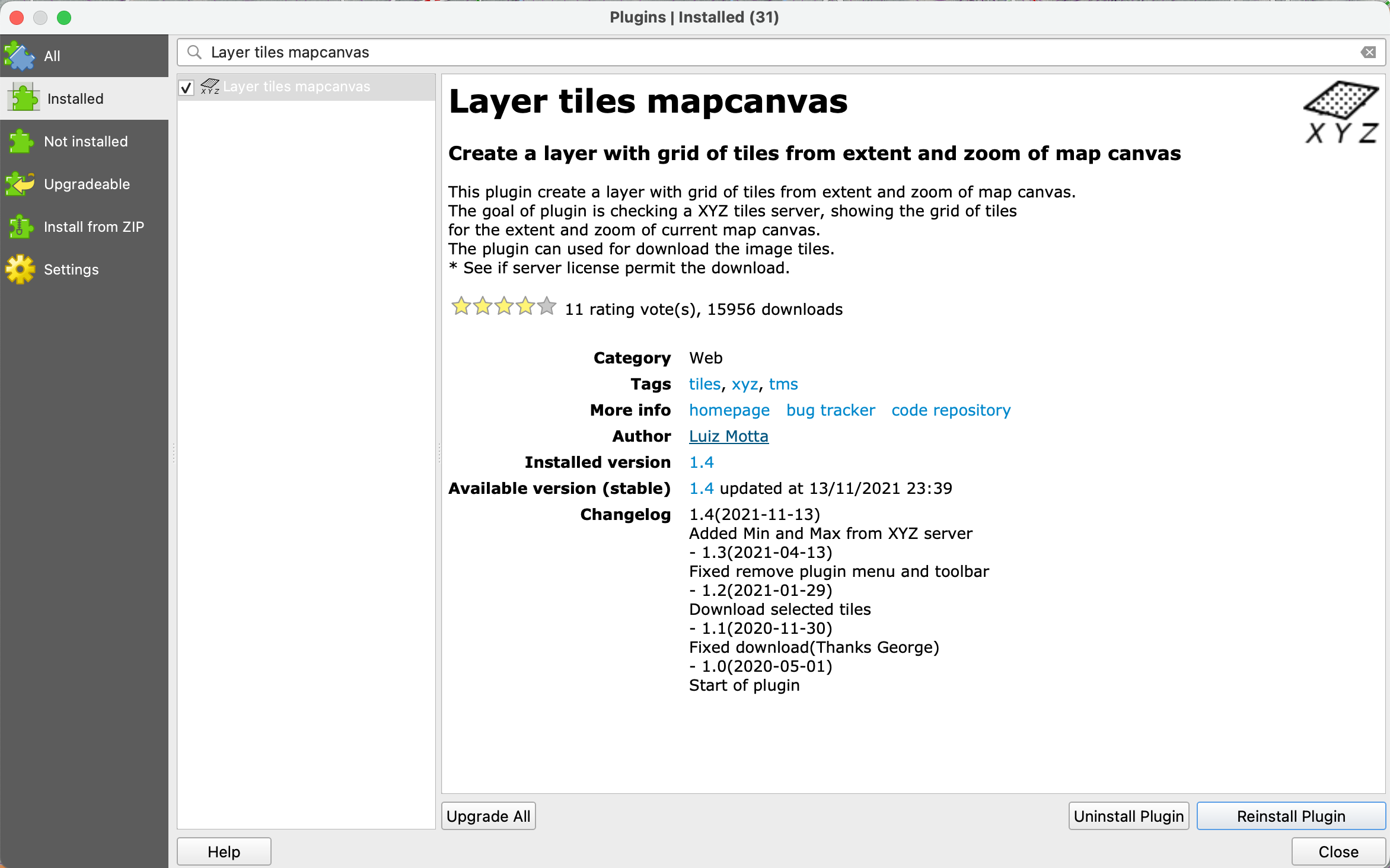

Un plugins pour générer des emprises en fonction d'un niveau de zoom :

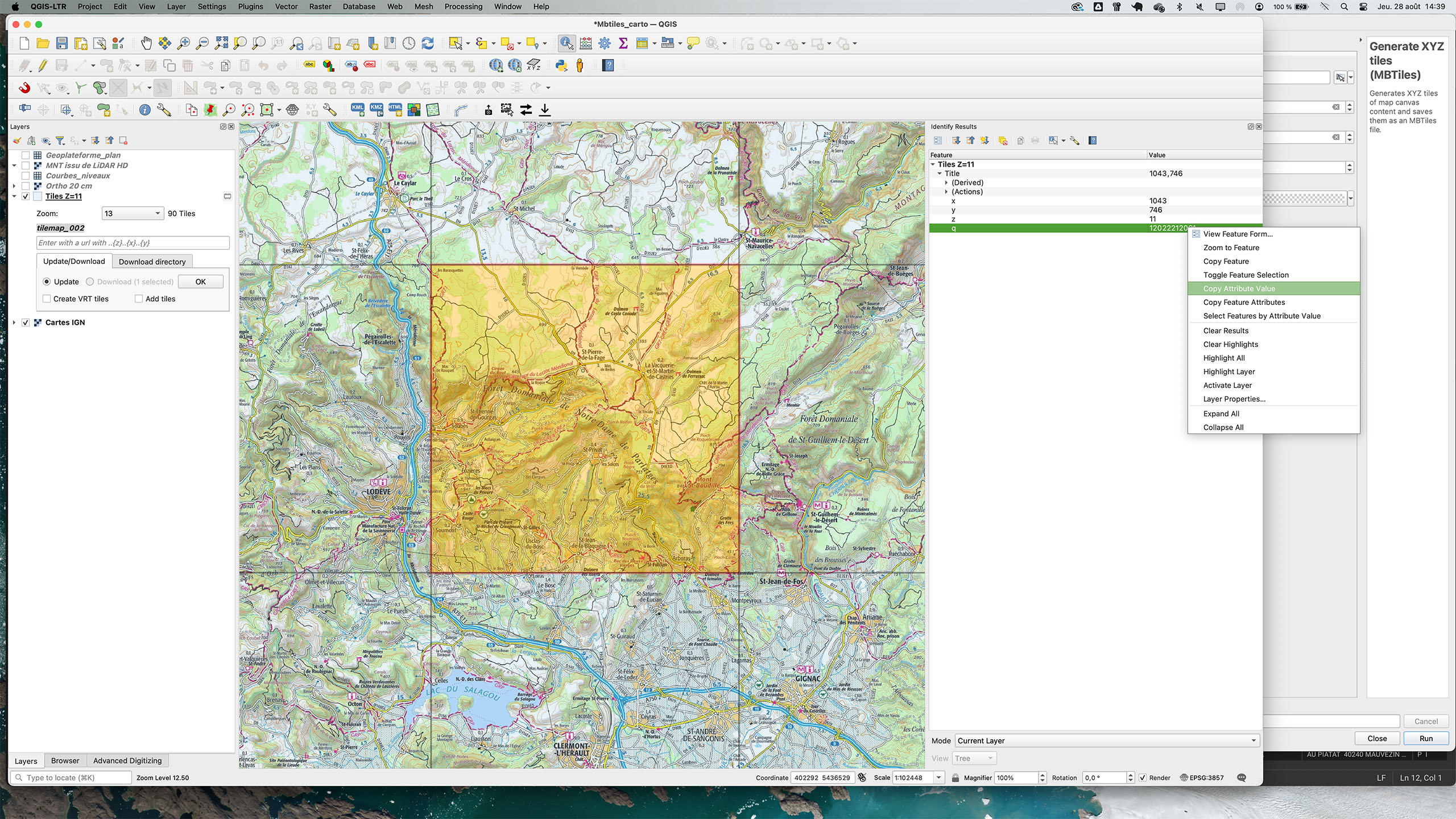

Grace à Layer tiles map canvas on peut générer uniquement un 'carreau' du zoom 11

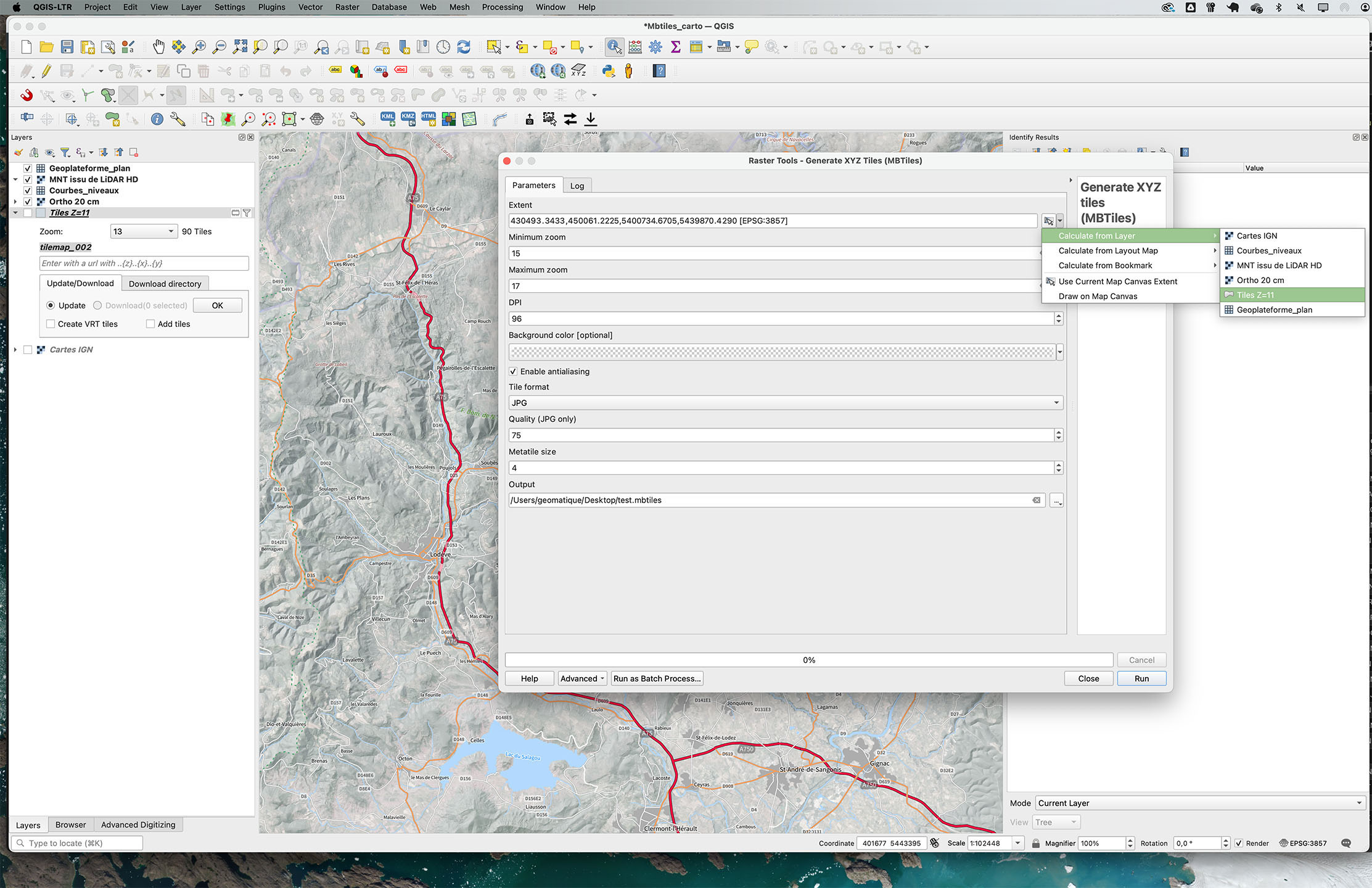

Ainsi au lieu de sélectionner la vue dans le process "Generate Tiles XYZ (MBtiles)" on peut séléctionner le carreau qui nous intéresse.

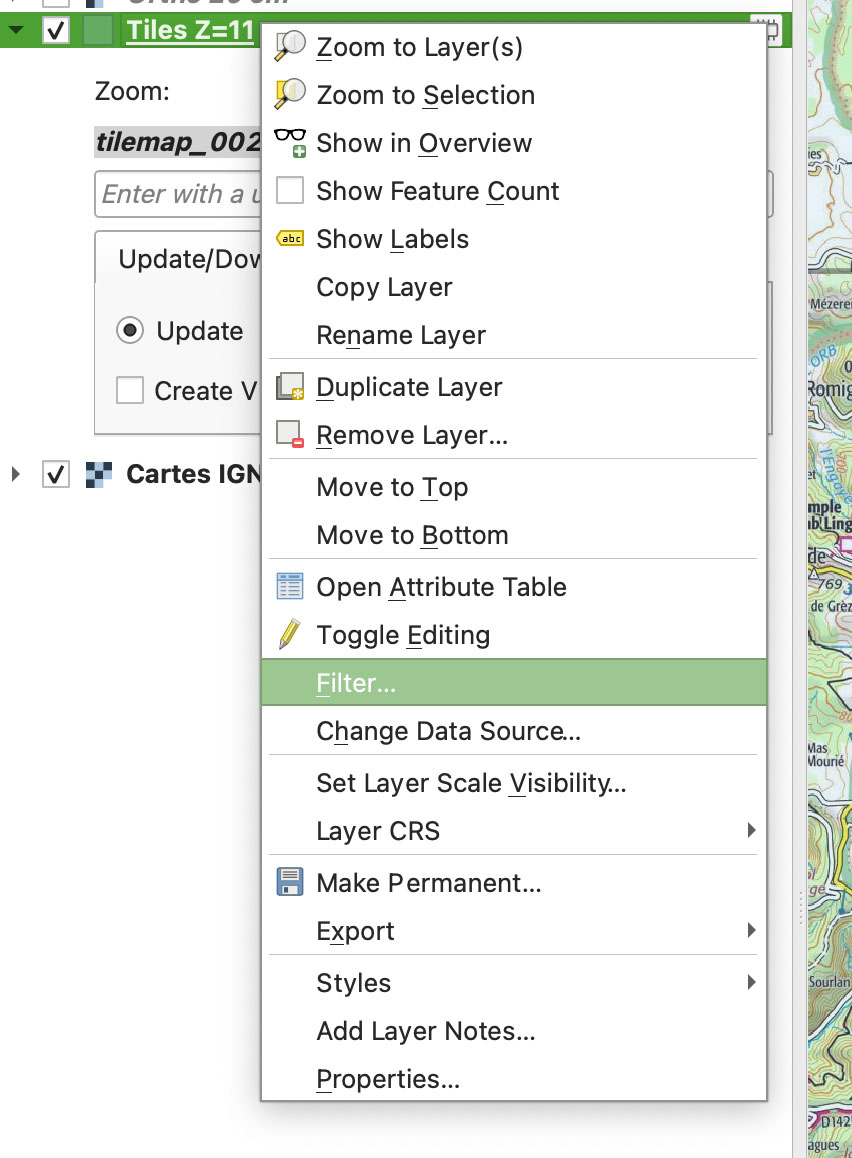

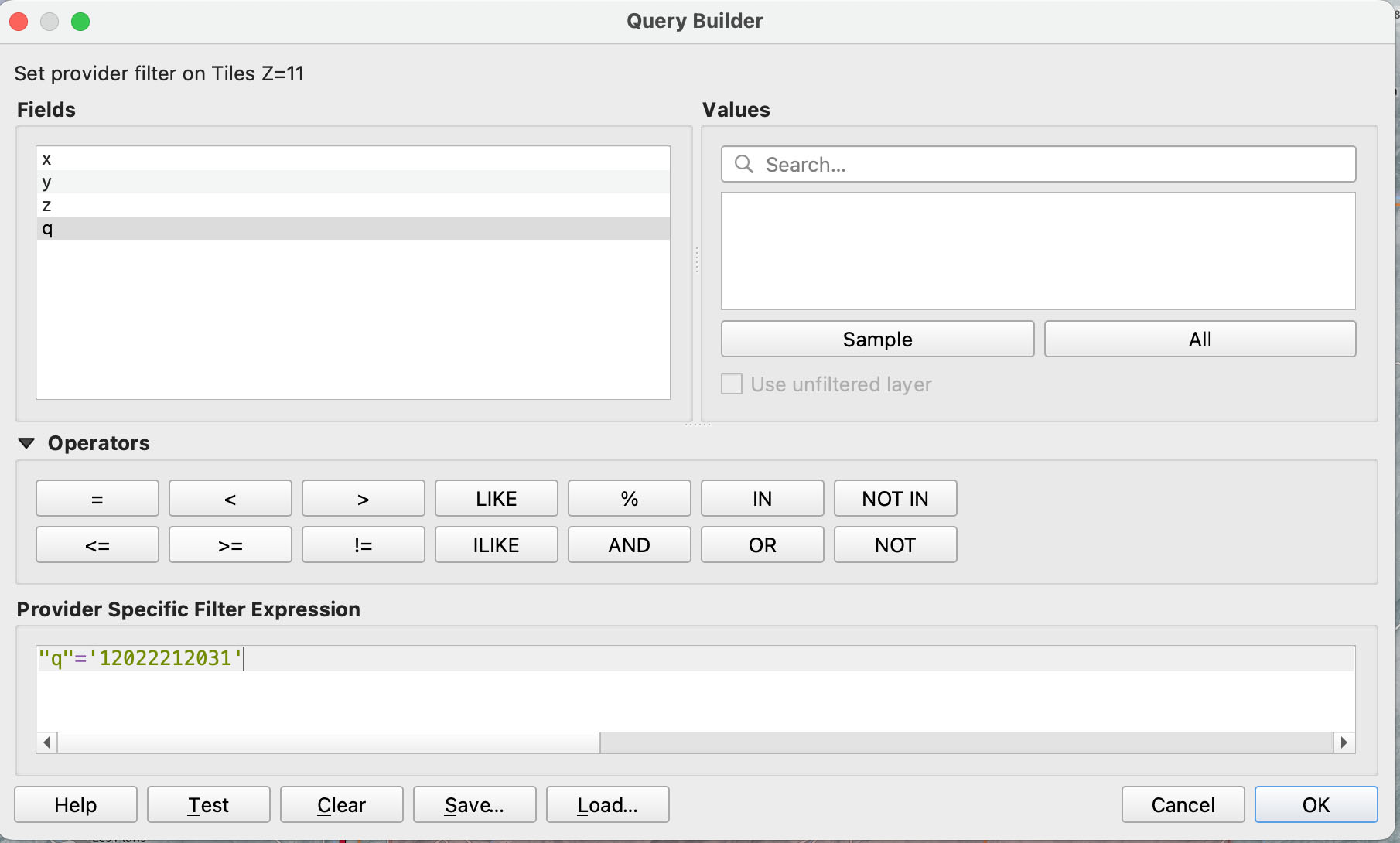

On copie la valeur de l'attribue dans information et on filtre en entrée la couche :
Reste plus qu'à générer le fichier MBTILE sur l'emprise du carreau sélectionné.
Voilà c'est prêt.
On peut se générer plusieurs carreaux et les sélectionner en fonction de son activité. On peut aussi générer un Mbtile du zoom 6 au zoom 16 avec le SCANN25 de l'ign (équivalent des cartes papiers) puis un autre avec PLANV2 + ortho + Lidar de 17 à19 et les assembler dans un seul Mbtile avec des outils en lignes de commande. -
Qgis permet beaucoup !

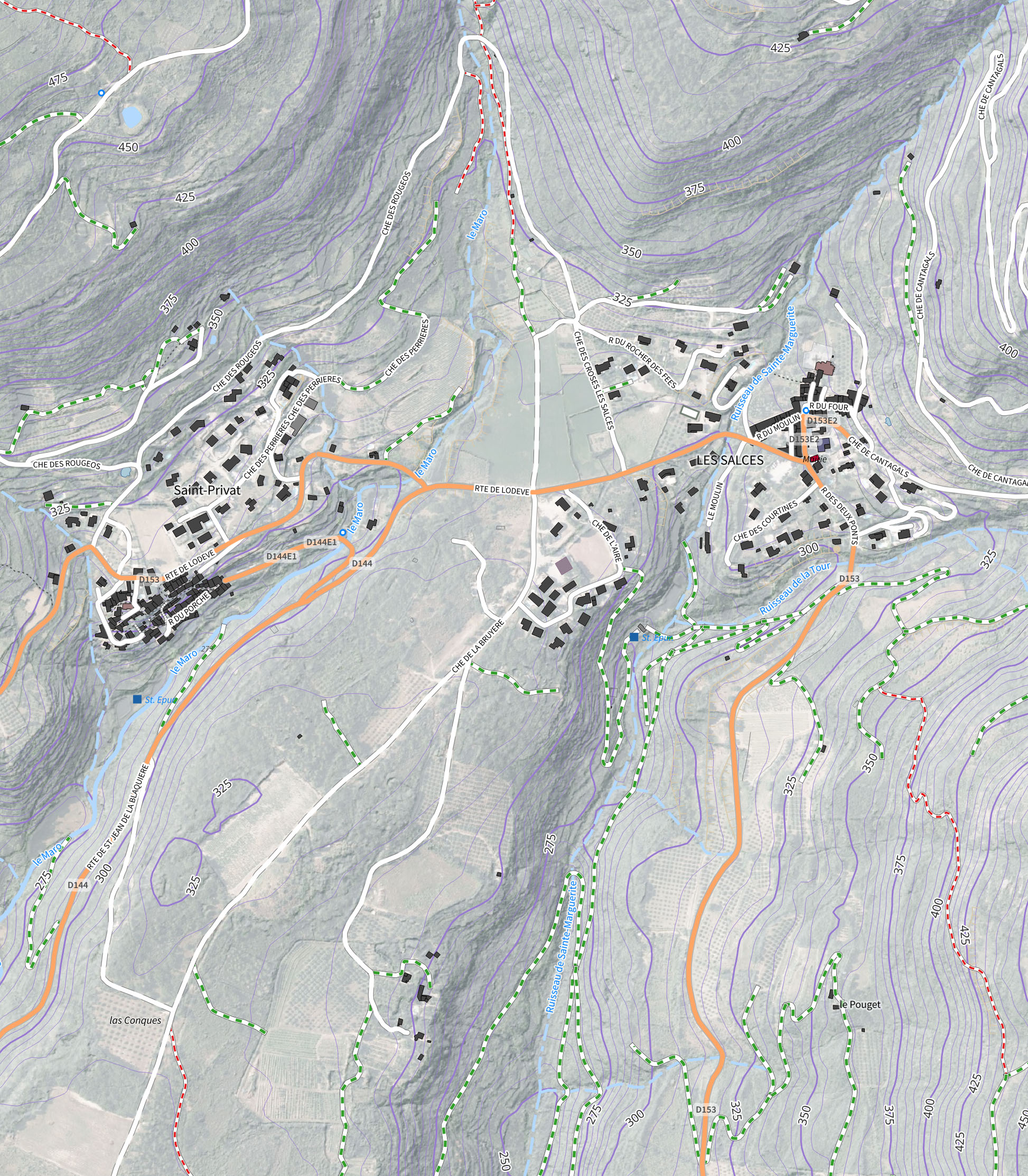

Exemple les données d'entrées sont composées de couches
- Issues de la base de donnée IGN (Bati, HYdro, Foret,...
- De relief IGN (La zone n'est pas encore couverte par les données LIDAR)
- De données OPen Street map (Végétation, chemins, sentiers..)
- Chemins c'est IGN + OSM
L'aspect c'est selon les préférences de l'auteur
