Trail 2 Bike

Comments

7 comments

  • Avatar
    Thierry CHARLÈS

    Bonjour,

    Oui cas connu, contacte le SAV.

    Quand il reviendra si tu veux éviter que ça recommence, remplace le  Quick Lock par le nouveau (Voir le tuto sur le blog TwoNav France)

    Ou opte pour cette solution :

    • Le support a glissière TwoNav (Aventura , Trail 2 ou Trail 2 Bike)
    • Le support universel vendu chez D4
    • Le lot d'élastique / colson vendu chez D4
    • Un foret de 1,5 mm, un peu de velcro autocollant.

    Leur solution Quick Lock ne peut pas fonctionner, il y a trop d'effort du aux vibrations et propagation des chocs sur un point de pivot. Du moins il faudrait que cette pièce soit en allu ou en carbone. C'est inévitable elle va crique.

    A 40 km/h tu passe une bosse, le point de pivot il encaisse 12 kg.

    A priori avec le nouveau quick lock ca bouge moins, comme ce sont des pièces issu de techno d'impression 3D je n'ai pas confiance.

    Le montage que je te suggère amortit toutes les vibrations

    CDLT

    0
    Comment actions Permalink
  • Avatar
    pierre Perez

    Merci pour le retour d'info. J'attends le retour du SAV pour mon GPS et leur confirmation de prise en charge SAV. Ta solution me semble bonne effectivement.

    Pourrais tu me donner par contre le lien pour acheter le matériel. Je ne trouve pas de revendeur D4.

    Merci pour ton aide.

    Pierre

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS



    Compteurs, GPS vélo et accéssoires KIT DE FIXATIONS UNIVERSEL DE COMPTEUR VÉLO VAN RYSEL | Decathlon

    SUPPORT DE MONTRE UNIVERSEL POUR GUIDON - Decathlon

    Velcro au mètre chez bouchara

    La petite sangle qui se fixe au GPS autour du verrou du support pour le jour ou tu partira a la ramasse sans verrouiller le GPS .

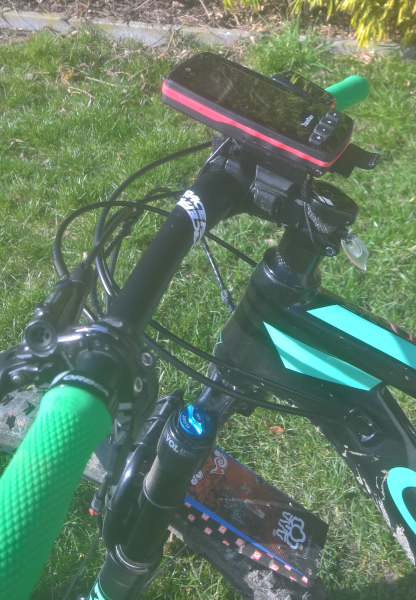

    Vue de face j'ai rajouté cette petite pièce 'circulaire' (Caoutchouc / velcro) fixée que cote support, le but c'est l'auto centrage du GPS/support, il est automatiquement centré par le cintre, quand l'inertie le rapproche du cintre.



    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    0
    Comment actions Permalink
  • Avatar
    pierre Perez

    Super je vois bien maintenant ce que tu as fait. Je viens de décoder D4 également.

    Du coup tu n'utilise qu'une seule vis pour fixer le GPS au support. Ce doit être suffisant apparemment paracerque toi tu fais du VTT et que ca secoue plus que sur la route.

    Grand merci a toi.

    Pierre

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    Zéro vis en fait..

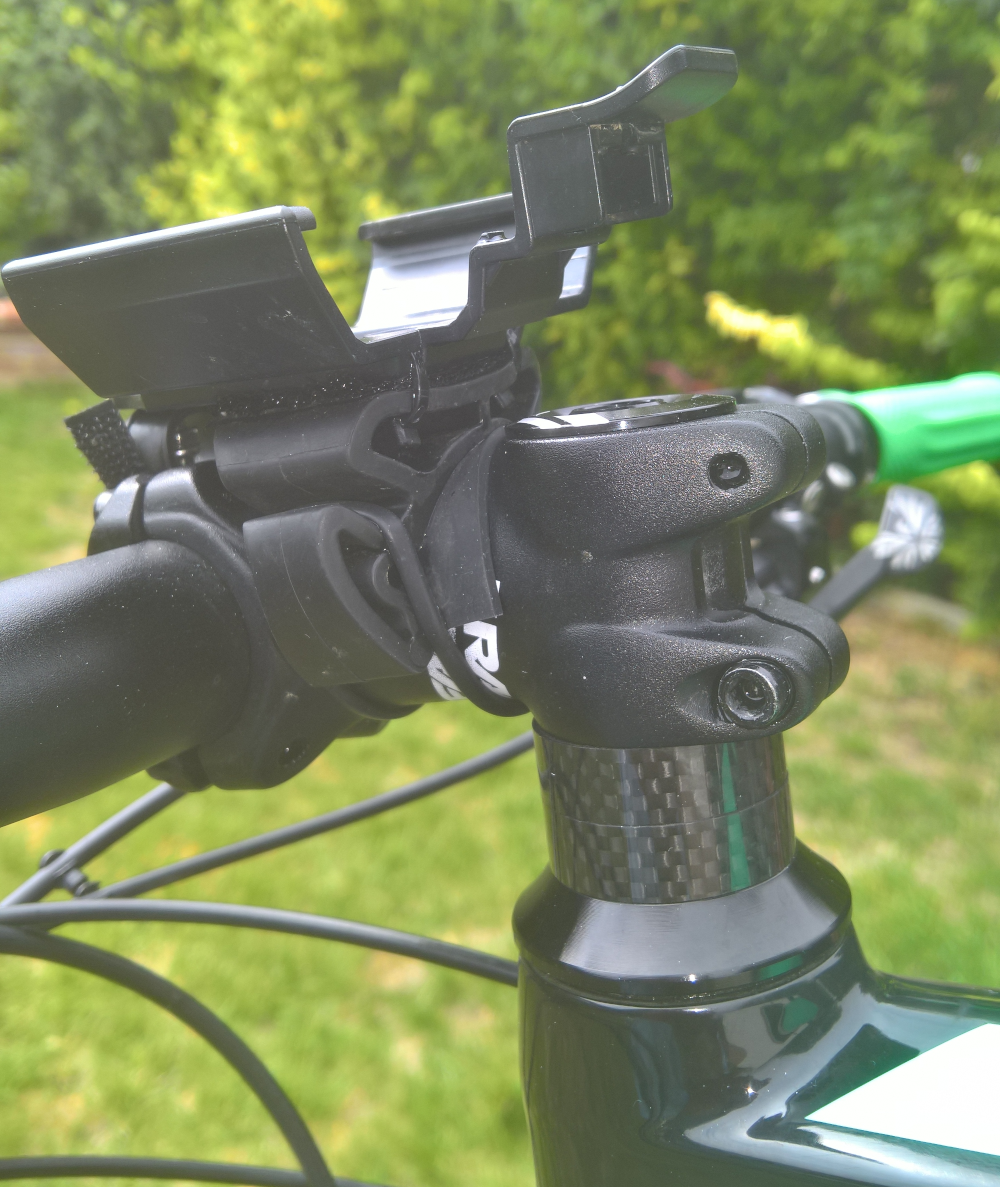

    Entre le support  D4 et le Support TwoNav une bande de  Velcro Autocollant (ca casse la transmission des chocs).

    Le support D4 (élastomère) est à la foi rigide et suffisamment souple pour découpler le mode vibratoire.

    Le GPS bougera un peu, c'est inévitable du fait de sa masse. Sans découplage la réaction mécanique est la suivante, lorsque le Vélo passe une bosse ou un trou, le GPS suit le mouvement mais l'inertie liée à la masse fait qu'il va réagir en retard et en contre, comme un balancier à ressort, avec un effet de coup de marteau (choc). Donc au point de fixation il y a constamment un effet de cisaillement, qui va amorcer une fissure puis une rupture.  Pour les petits compteurs qui ont une faible masse et sont fixés sans jeu (degré de liberté), le compteur est bloqué, mais tous les composants internes sont soumis a ce phénomène sous l'effet de leur propre masse ce qui implique a terme l'apparition de pannes (C'est diffus dans le temps donc impossible de faire le lien!). Le Trail 2 est plus lourd et son Quick Lock d'origine à du jeu.  Le but de mon montage est de rendre le GPS mécaniquement indépendant, en jouant sur l'utilisation de matériaux qui vont absorber (les coups de marteau), il va bouger un peu sous l'effet de son inertie, mais il n'y a plus d'effet de cisaillement, ni de choc lié à l'arrêt et l'inversion de sens du mouvement, donc ni rupture ni panne du fait du montage non amortit.

    Tu fait deux trous diamètre 1,5  mm pour faire passer deux tyraps / colsons.

    Les deux tyraps D4 vont lier le support TwoNav au D4 (faut faire deux trous symétriques horizontaux)

    Le support D4 en élastomère va casser une partie des "chocs" (effet coup de marteau) et la bande velcro casse le reste (on change de matériau). Comme le Trail 2 (ou aventura) sont "assez lourd" le petit cercle (languette caoutchouc) amortit l'oscillation du a l'inertie du GPS et le stabilise : Centrage automatique

    Bien serré les colliers. C'est OK

    Devant la pièce en cercle est fixée par la vis coté support twonav car c'est juste a cet endroit, et cote cintre ca pose juste.

    Pas de vis, surtout pas!

    0
    Comment actions Permalink
  • Avatar
    pierre Perez

    C'est une excellente solution que tu proposes et TwoNav devrait en faire un standard pour tous nos GPS de ce type qui effectivement sont un peu gros et lourd pour le type de support utilisé. Actuellement le quick lock est sympa mais pas fiable du tout.

    Encore merci pour tes lumieres

    0
    Comment actions Permalink
