Fond de carte Twonav Cross

Comments

17 comments

  • Avatar
    Thierry CHARLÈS

    Bonsoir,

    Petit rappel ..

    OSM 21Q2 est une carte qui exploite les données Open Street Map.. En principe chaque logiciel ou presque qui exploite les données issues d'OSM a son propre rendu.

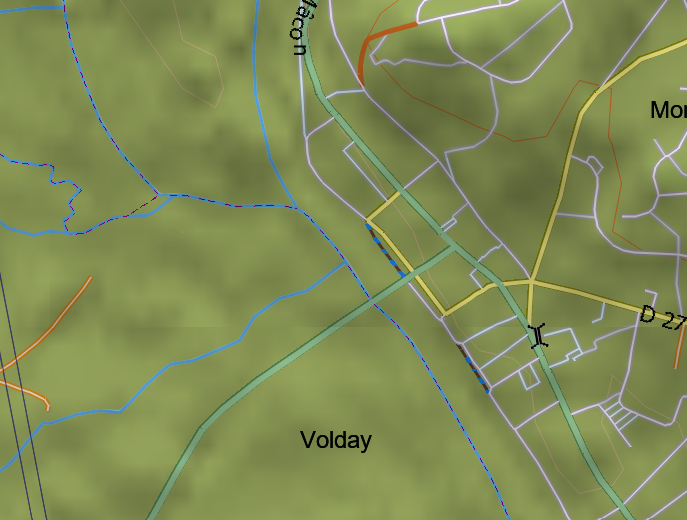

    Primo : OSM dans le GPS ou Land est Transparent donc si tu as une autre carte d'ouverte en dessous, même le relief le fond sera de la couleur de cette carte. Il me semble que sur l'image que tu présente, le relief est ouvert, il y a qq chose d'ouvert en dessous.

    Secundo. Associé à OSM 21 Q2 il y a un fichier *.clay (comme les *.Typ chez Garmin) c'est ce fichier qui donne l'apparence de la carte ..

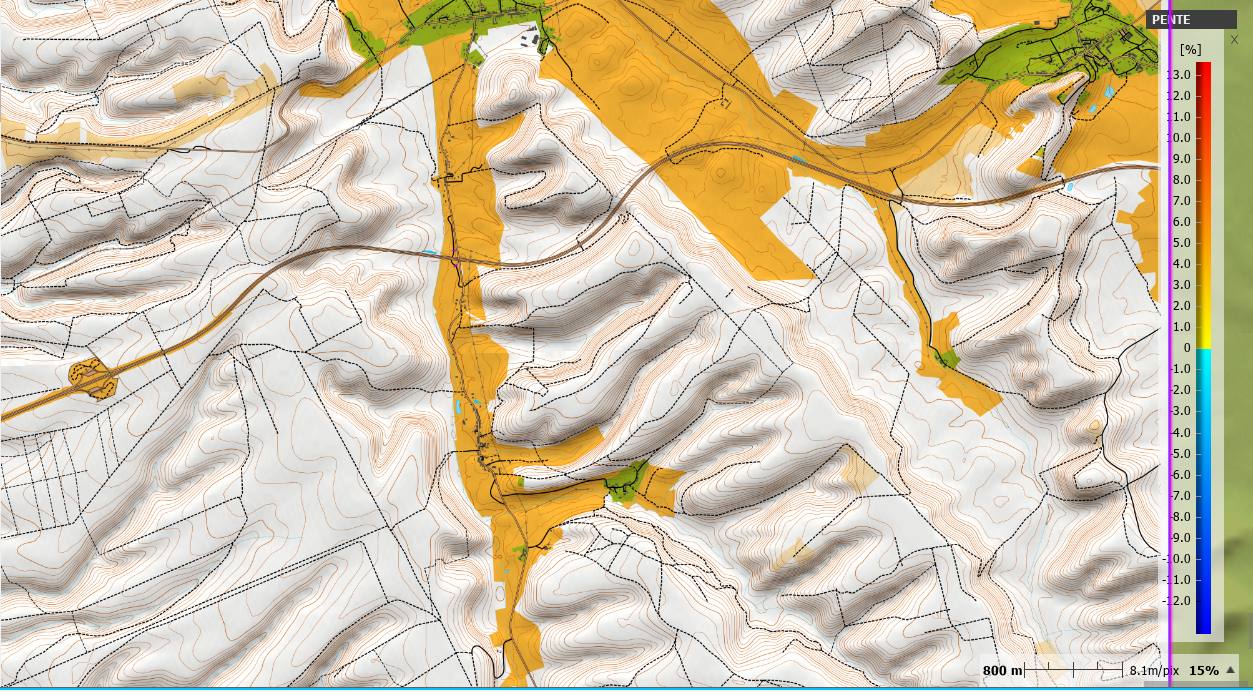

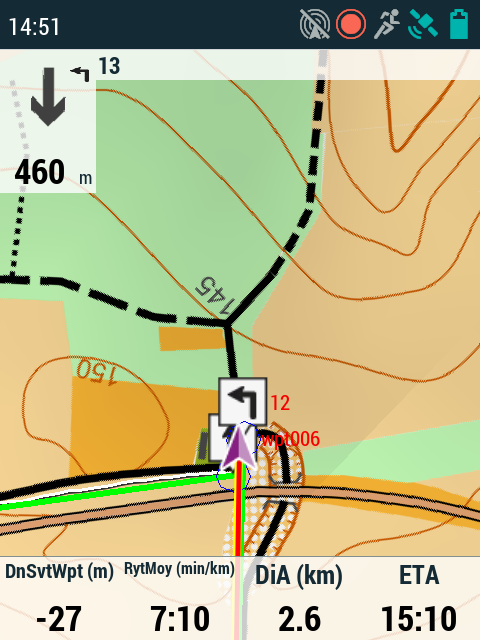

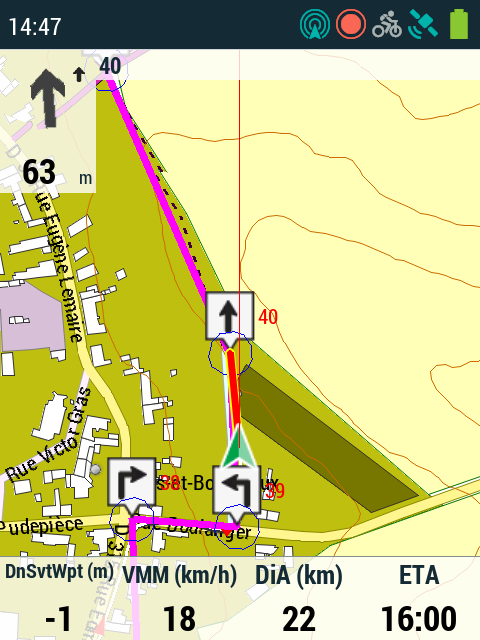

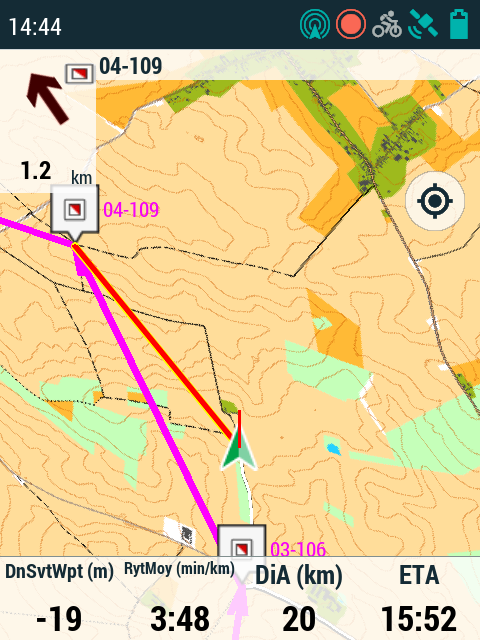

    Exemple : La carte OSM dans le GPS avec un rendu type ISOM. Sur la résolution de l'image ci-dessous, qui est médiocre par rapport à ce qu'on voit sur l'écran, car c'est un screen shot (tu peux éviter de faire des photos) en 76 dpi alors que l'écran est en 300dpi

    En plus j'ai ajouté les courbes de niveau issues de la BD IGN.

    Comment faire ?

    Tu ouvre la carte OSM 21 Q2 dans Land, clic droit dessus : Propriétés

    A droite une fenêtre s'ouvre qui liste toutes les couches de la carte et te permet de paramétrer l'affichage de chaque couche.

    Cela fait,  il faut cliquer sur la couche tout en haut (sous le nom de la carte) et enregistrer le fichier *.clay, dans ton cas c'est "France_OSM_21q2.clay" (Le nom du clay sur mon Pc et mon GPS).

    Ce fichier sera à placer dans le même répertoire que la carte dans le GPS c'est  a dire "document/compeGps/map" pour land et /map du gps

    Bien.. Au début la première fois c'est "rébarbatif" de tout paramétrer, mais lorsque tu aura converger sur ce *;clay il suffit de le copier/coller et de lui donner le même nom que la carte OSM pour retrouver l'aspect, sur une autre carte..









    Les gouts et les couleurs étant ce qu'ils sont, moi je privilégie un aspect "ISOM" qui est une normalisation internationale.

    Ci dessous c'est une carte ISOM

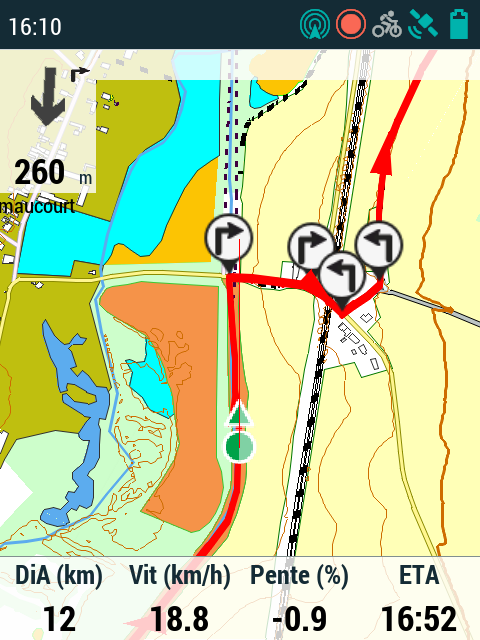

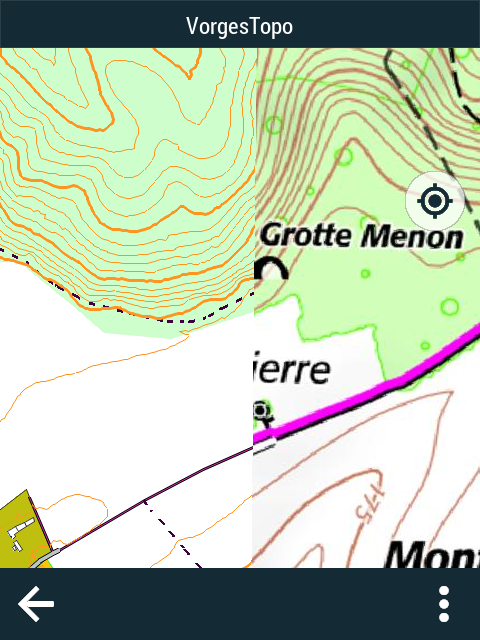

    En terme de qualité, résolution, finesse, absence de floutage c'est nickel. Exemple a droite c'est l'IGN Géoportail (attention c'est toujours en 76 dpi les Screenshot) donc bien nette et a gauche une extraction direct d'OSM, convertie en MVPF par Land avec ajout du relief IGN. L'image permet de comparer les deux types de cartes.

    0
    Comment actions Permalink
  • Avatar
    Lenczner LencznerN/A

    Bonjour,

    la générique OSM vendue par twonav sur land, le rendu semble tout à fait correct...

    Serge

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    Bonjour,

    Il me semble que la question est de savoir pourquoi l'aspect de la carte OSM 21Q2 n'est pas celui de la carte OSM "basique" ..



    Sur l'écran de mon GPS, avec "mon fichier.clay" ca donne les images (screen shot) ci-dessus.

    Ni dans Land ni dans le GPS la carte OSM n'aura l'aspect de la carte générique OSM (demande a faire au SAV).

    De toute évidence, sur l'image de Yohan un fichier.cdem du relief doit être ouvert (fond vert), c'est pareil dans Land.

    Ensuite, si l'aspect propose par TwoNav ne convient pas, on peut le modifier tel qu'exposé.

    Qualité image a pondéré vu qu'il s'agit d'un screen shot en 72 dpi, sur le GPS c'est environ 300dpi donc 4 fois mieux .

    CDLT

    0
    Comment actions Permalink
  • Avatar
    philippe verhaeghe

    bonjour à tous,

    il se peut aussi que le bon choix de la carte dans le gps cross n'est pas été fait correctement

    bonne journée à tous

    Philippe

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    En complément..

    La visualisation d'une carte OSM en 2D ou 3D ne donnera pas un bon rendu, seule la couche des Highway sera au dessus du relief.

    Cdlt

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    "il se peut aussi que le bon choix de la carte dans le gps cross n'est pas été fait correctement"

    Non il ne pourrait pas voir les highway à l'écran.

    Ce qu'il voit on peut tous le reproduire il suffit de cocher la carte OSM et le relief.

    Ce que montre LECZNER c'est OSM "cochée" sans le relief

    CDlt

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

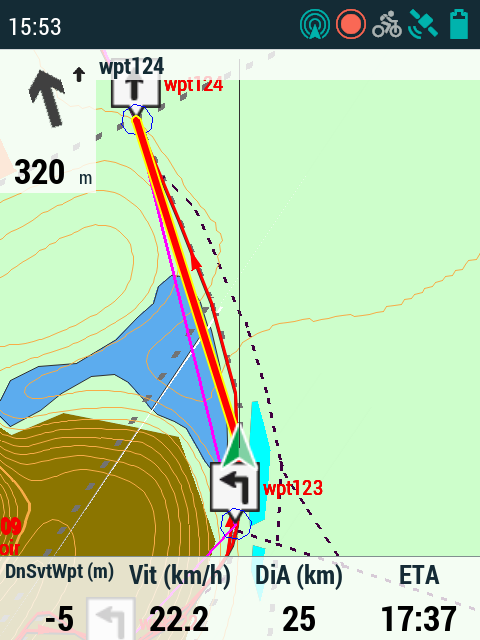

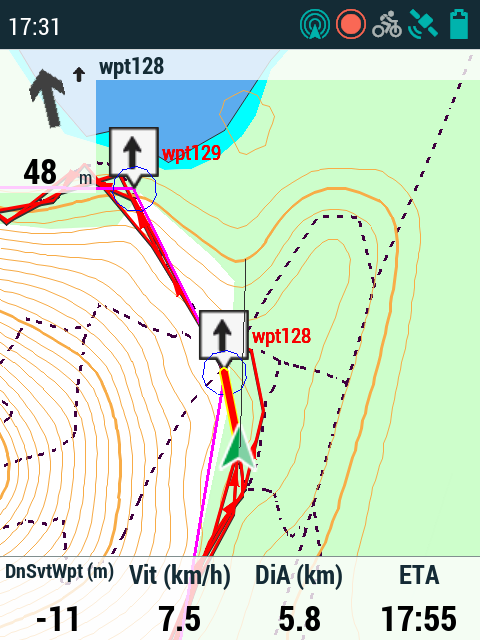

    Exemple "in situ" du suivi d'un roadbook sur un fond de carte OSM.



    Le "défaut" n'est pas dans la carte, mais la flèche "GoTo" qui commande de faire demi tour "a tort".

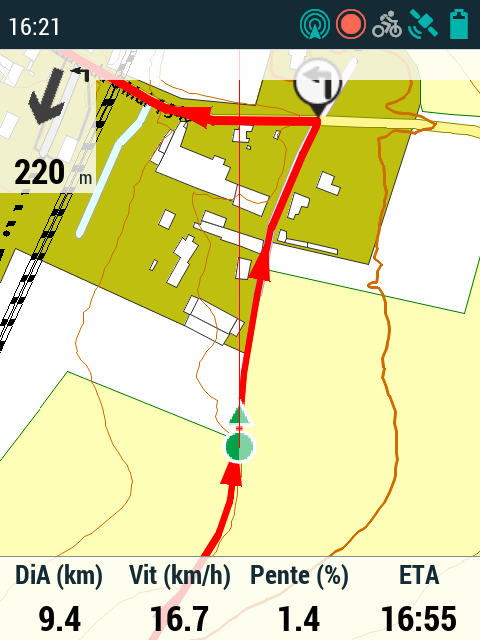

    Par contre "on" peut faire des choses sympa, sur l'image du dessus l'échelle n'est pas autoadaptative, quand les points de changement de direction sont proches ca fait un pâté.  Sur l'image ci-dessous l'échelle est auto adaptative toute la profondeur de l'écran est exploitée jusqu'au prochain point de road book. Plus besoin de toucher a l'écran en roulant.

    Le bug de la flèche, est remonté, sera-t-il un jour corriger est une autre affaire!



    Cdlt



    0
    Comment actions Permalink
  • Avatar
    Lenczner LencznerN/A

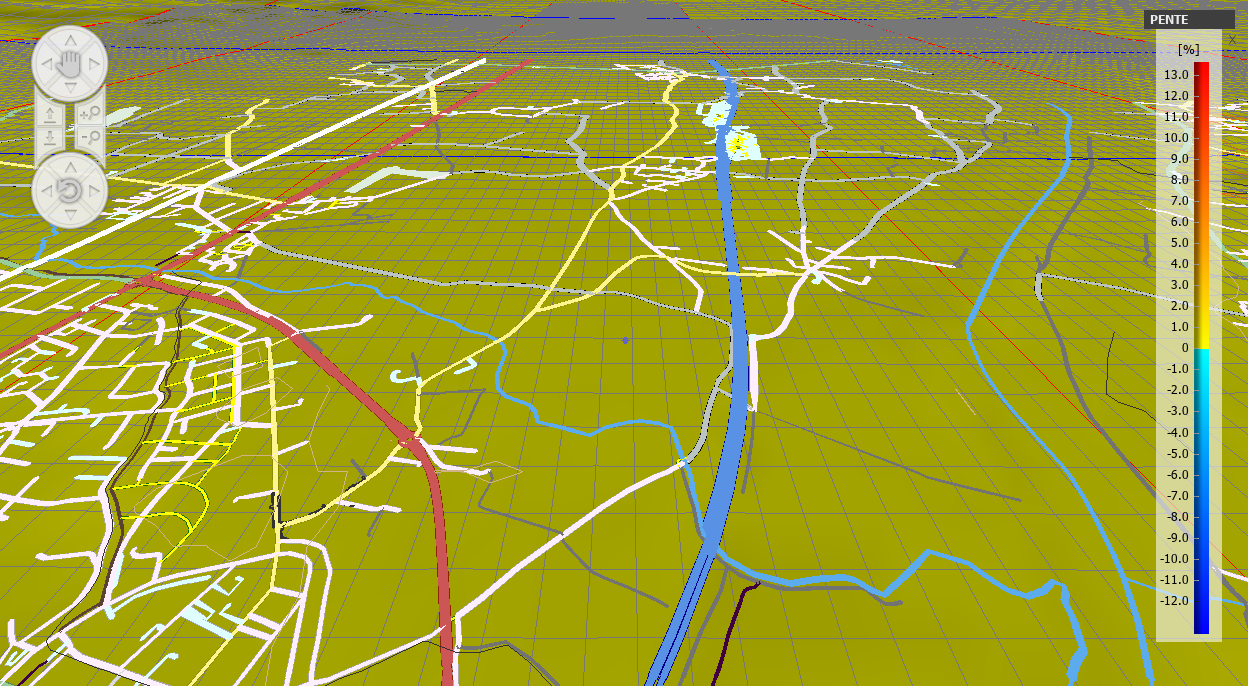

    en 3D

    Serge

    0
    Comment actions Permalink
  • Avatar
    Lenczner LencznerN/A

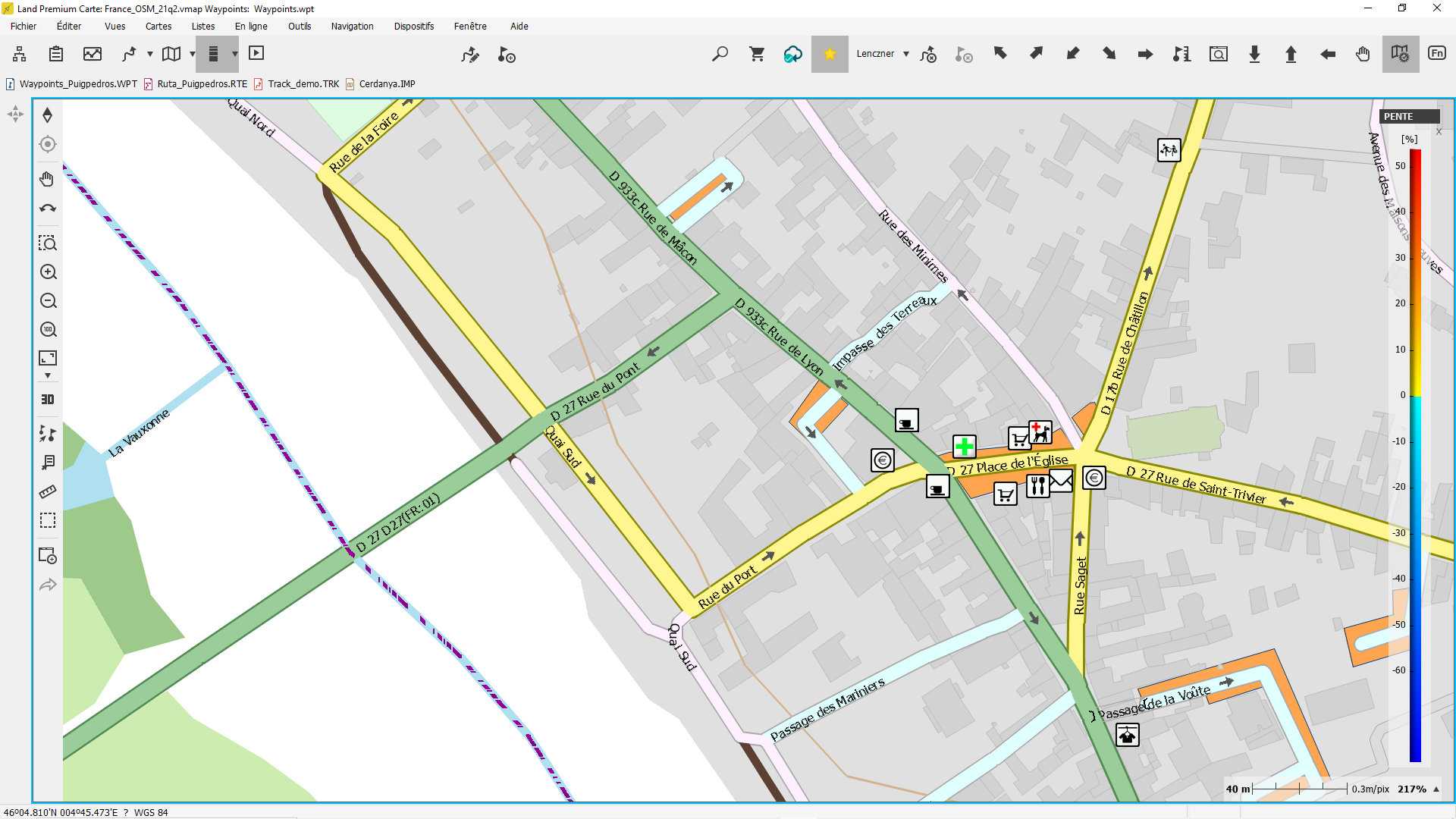

    avec le beaujolais, ça donne ça...

    Serge

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

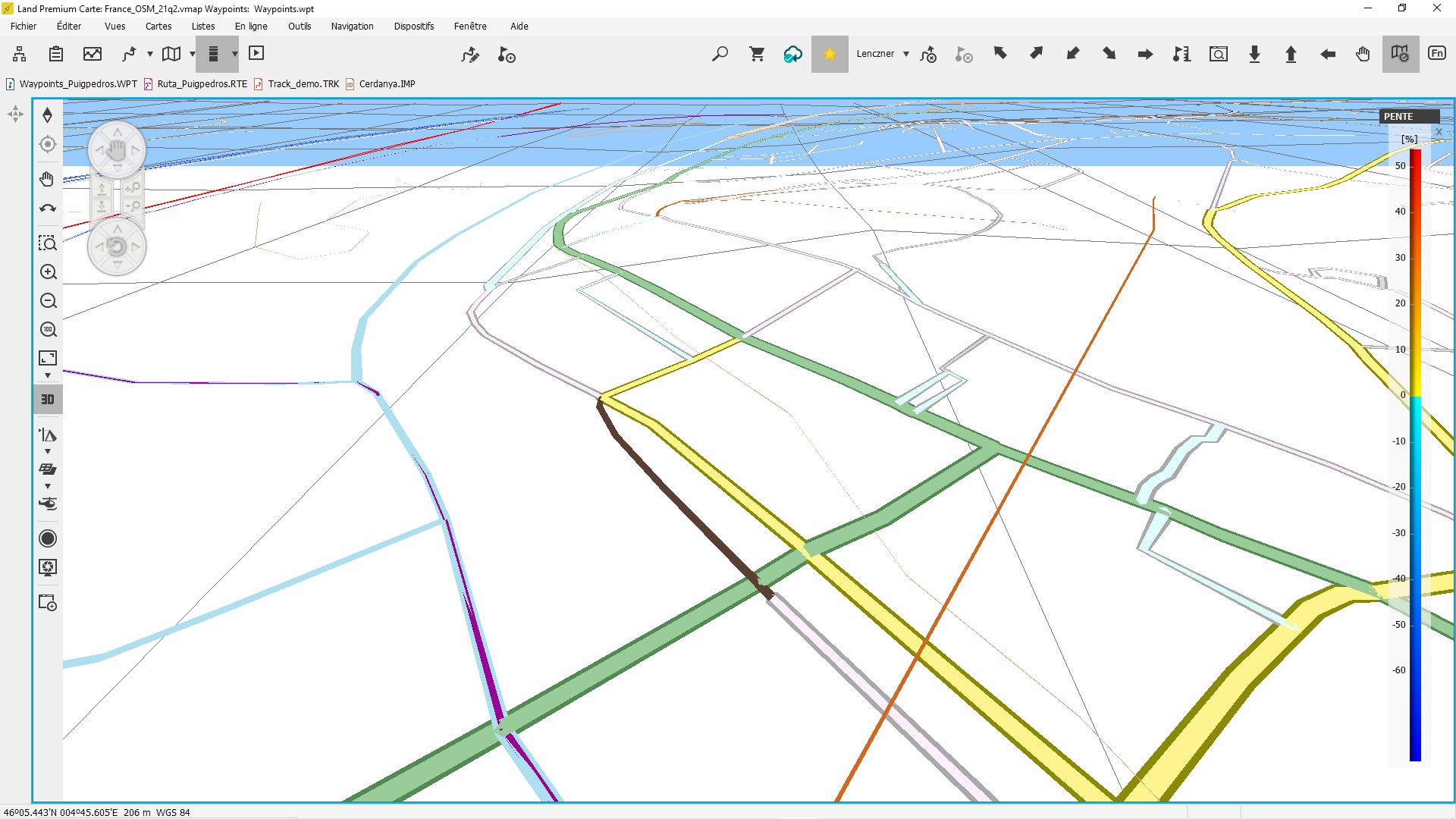

    Ou ça dans Land, avec le relief, selon la couche d'affichage choisie..

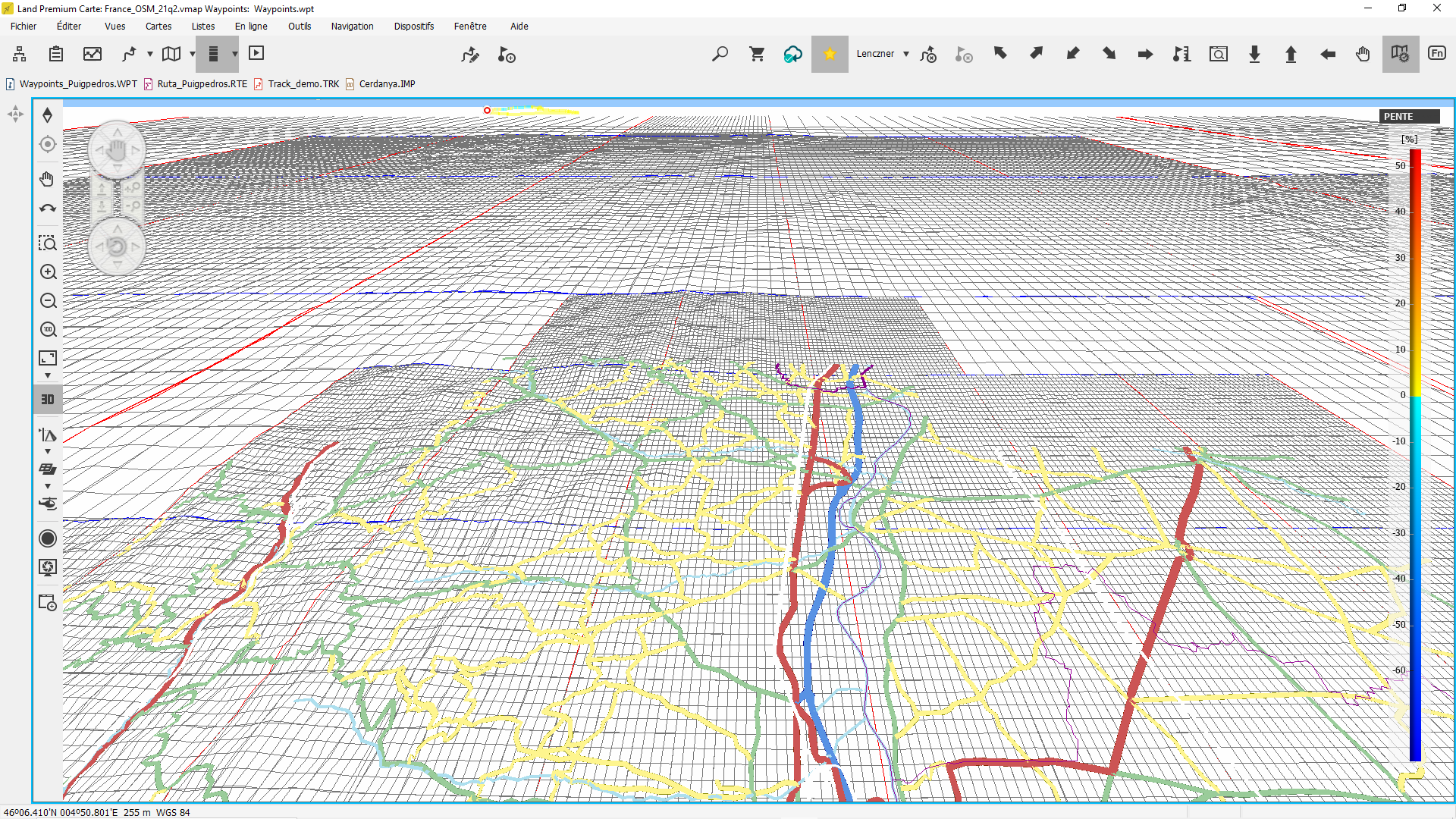

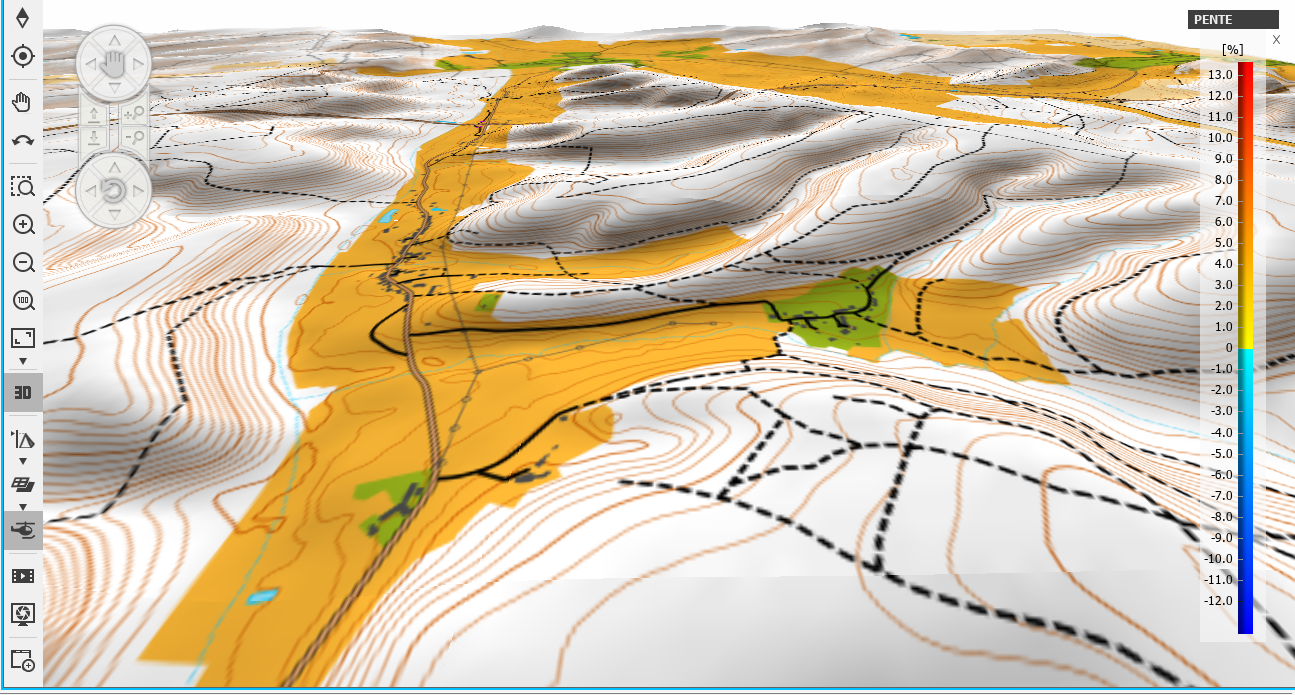

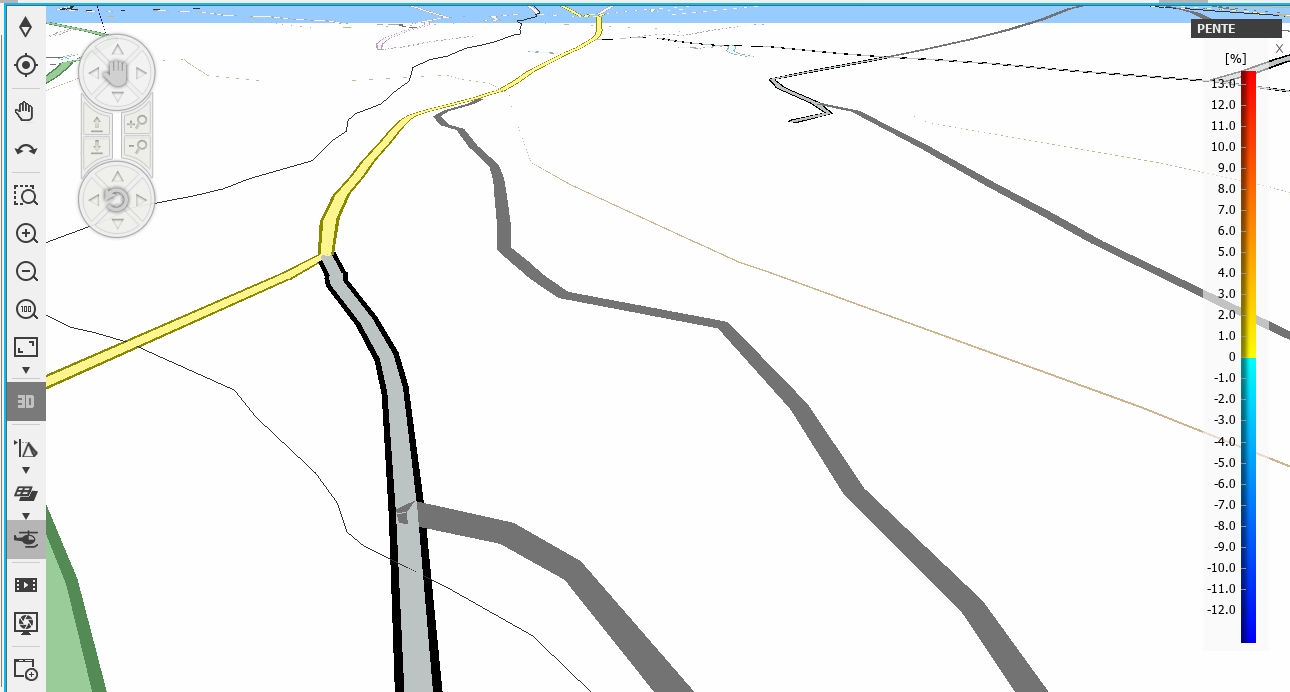

    Relief 3D

    La même zone en otant le relief de l'affichage

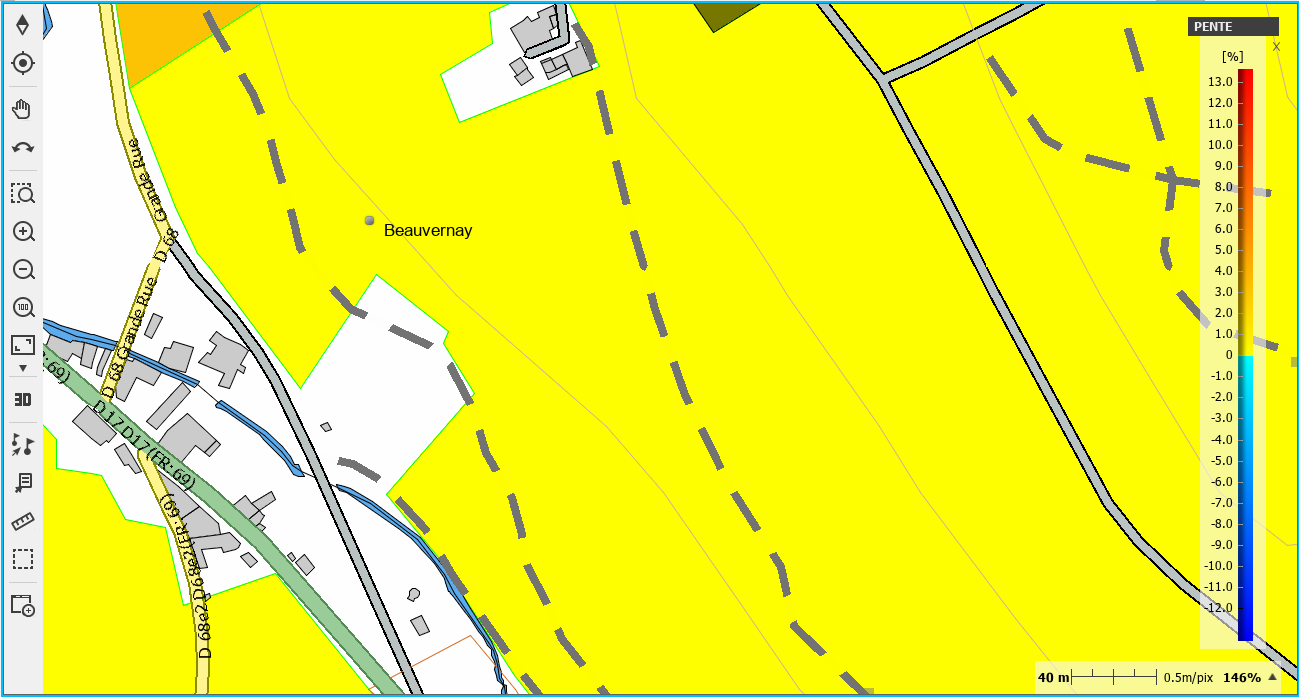

    Et pour finir .. sans le relief et sans la 3D, la texture de fond revient

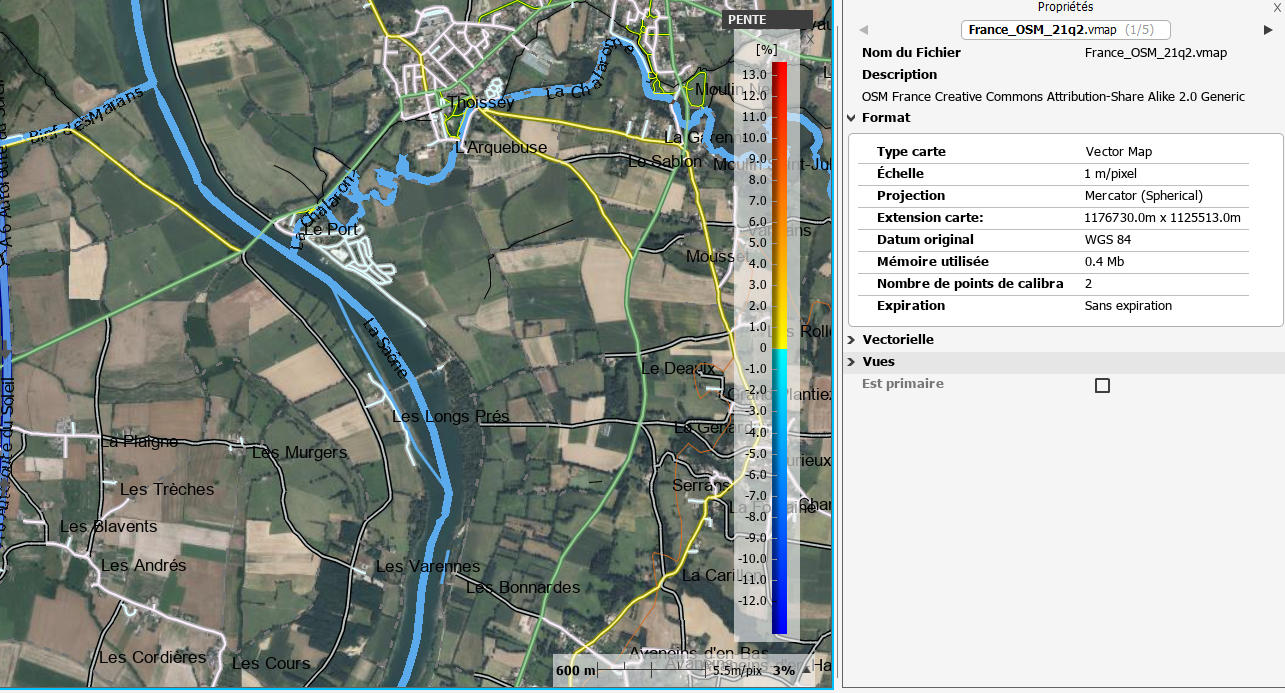

    A comparer avec une autre carte, base  OSM transformée en Rmap

    Si on la visualise en 3D

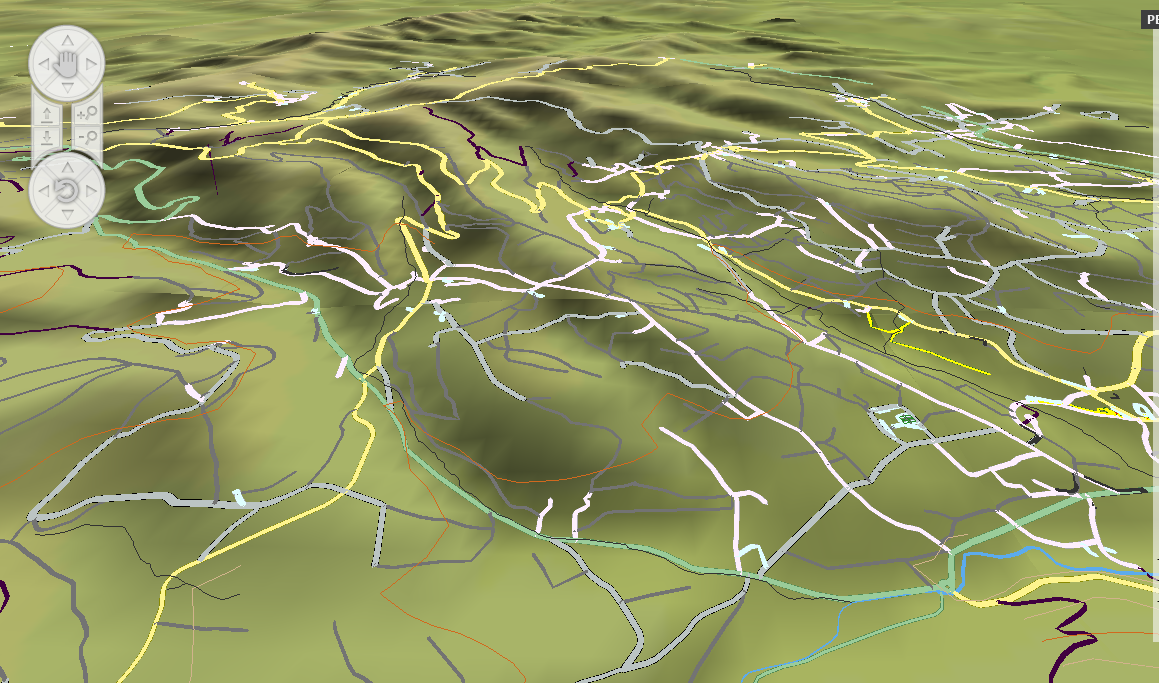

    La carte OSM pure est transparente, si il y a le relief la texture de fond est remplacée par celle du relief et la visu 3D fait perdre la texture de fond, ce qui fait perdre l'intérêt 3D..

    Ca fonctionne ainsi.

    0
    Comment actions Permalink
  • Avatar
    Yohann SARDELLITTI

    Merci pour vos réponses, je pense que je me suis mal exprimé, désolé.

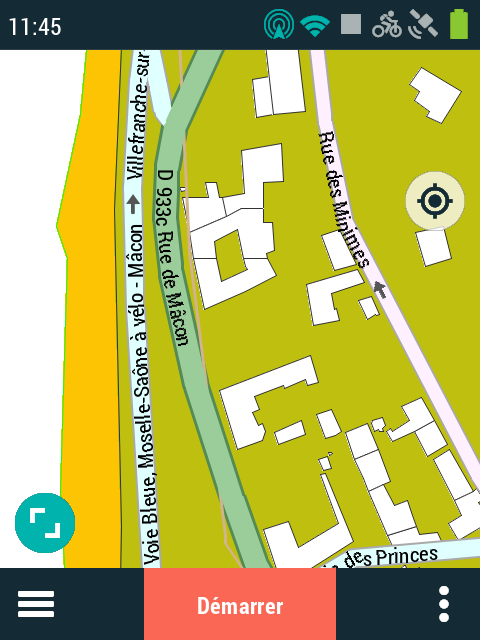

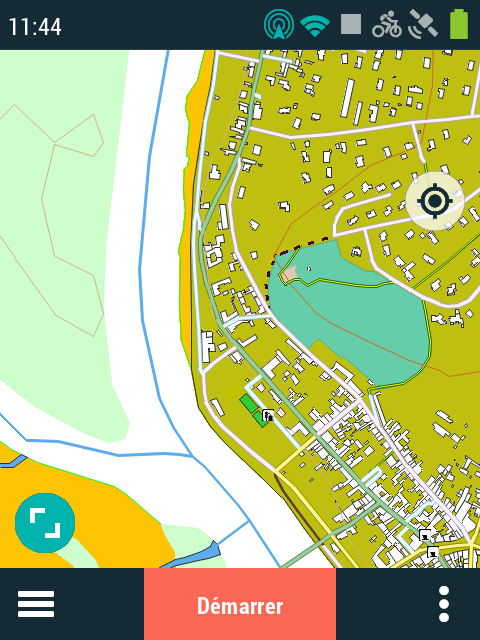

    Je cherche à avoir le dessins des fleuves et autres comme dans la copie d'écran ci-dessous :

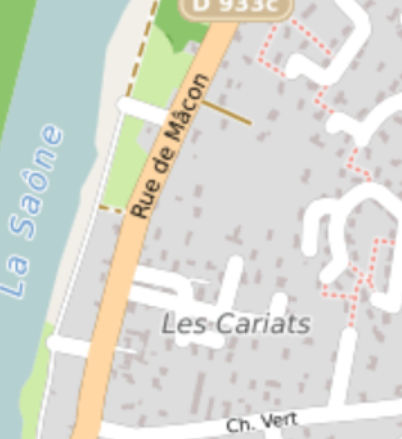

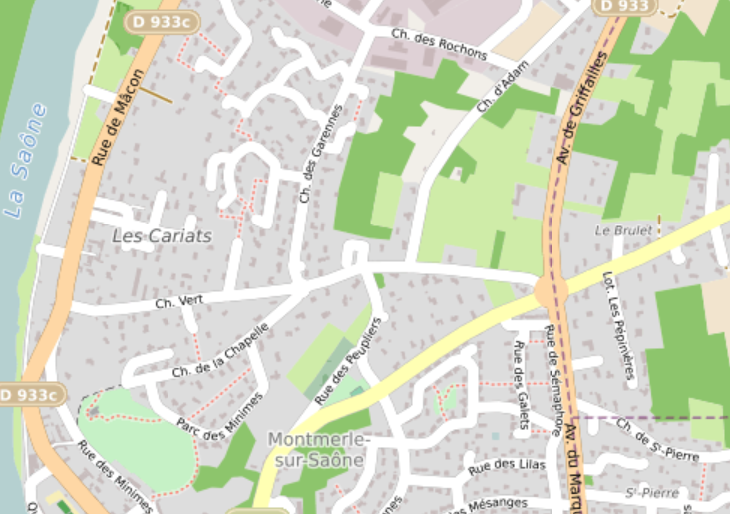

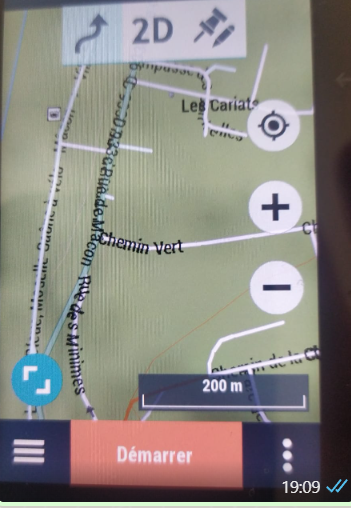

    Avec juste la carte OSM activé, j'ai juste un trait pour représenter les fleuves. comme ci-dessous :

    J'aimerais bien enrichir ma carte ( simplement) car j'adore les sports oudoor, pour l'instant je pense que j'exploite très très mal mon GPS.

    Merci d'avance.

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    Je "REPETE"

    • hélas, ce que tu souhaite n'est pas possible, ce rendu n'est pas disponible.
    • Commence par décocher la carte du relief

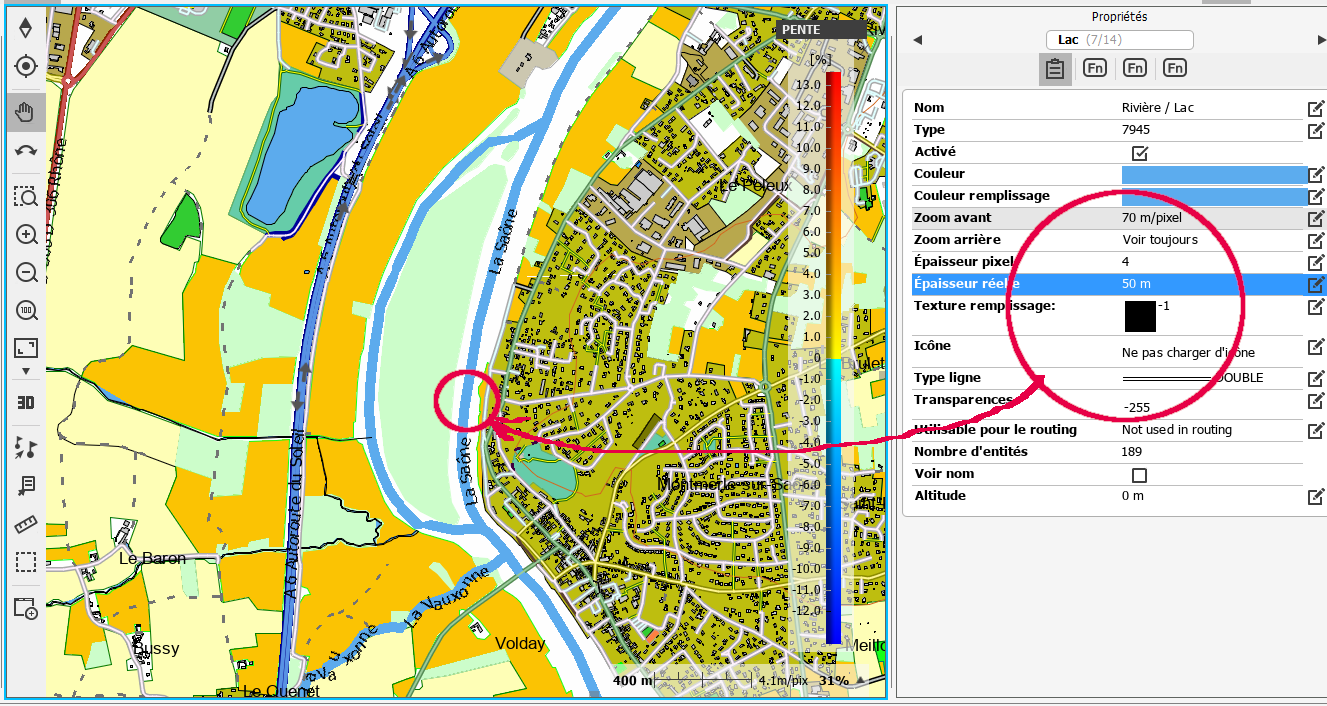

    • pour la largeur du fleuve.. Voir ci dessous


    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    Concrètement, dans la carte OSM .

    • il y a un simple trait entre la source et l'embouchure du fleuve c'est une way.
    • Ensuite la cartographe dessine, en principe, les rives et la surface entre les rives est emplie, c'est une surface.

    Land n'extrait pas cette dernière couche (surface) de la BD Osm

    Donc l'empreinte réelle du fleuve c'est la zone blanche autour du trait, qui de fait une surface vide.

    Tu n'aura jamais le représentation, tel que tu le souhaite.

    Apres tu peux toujours adapter la présentation...

    Cdlt



    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

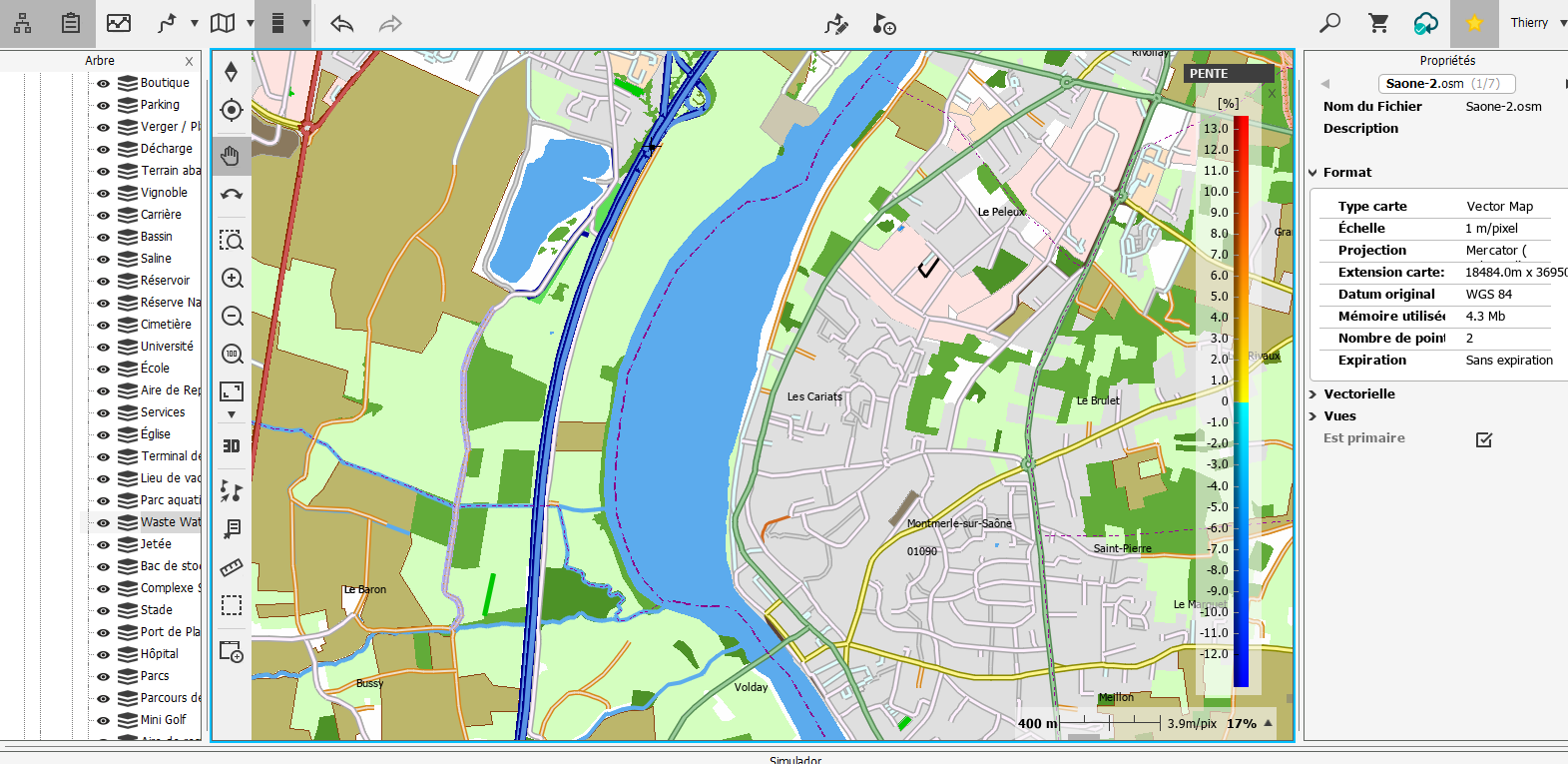

    Si on pousse l'analyse, on constate une différence entre la représentation de la Saône et celle du Rhône (sud de Lyon), par Land.

    • Au nord de Lyon, seule la Way qui trace le cours de fleuve est représentée. la zone couverte d'eau est en blanc.
    • Au Sud de Lyon, en bleu toute la surface occupée par le fleuve

    Dans Land, la Saône c'est une couche "Rivière", le Rhône une couche Fleuve. Pourquoi ?

    Donc il faut aller voir dans OSM pour constater que les deux cours d'eau ne sont pas tagués de manière identique.  Il y a bien dans les deux cas :

    • la Way (waterway  = river)
    • la zone couverte d'eau est bien dessinée.

    Par contre :

    • La zone couverte d'eau autour de la Saône est un simple multi polygone.
    • La zone couverte d'eau autour du Rhône est bien taguée "river" et "natural"

    C'est probablement la cause de la représentation en blanc au lieu du bleu, par land qui n'extrait pas la bonne information.
    Ca sera corrigé dans une prochaine version lorsqu'elle sera mise en ligne, j'ai fait la modification dans Open Street Map.. Mais il faut remonter tout le cours du fleuve pour tout corriger!

    Ca ne sera pas corrigé dans 21 Q2, il faut faire une requête sur la BD pour avoir la modif.

    CDLT

    0
    Comment actions Permalink
  • Avatar
    Yohann SARDELLITTI

    Bonjour,

    du coup avec la OSM 21Q2, il n'est pas possible d'avoir la couche surface,

    vers quel type de carte se diriger pour avoir cette couche qui retranscrit la réalité du terrain ?

    (pratique VTT), vectorielle ou pas, peu importe,

    Merci pour votre aide, je suis encore plus perdu....

    0
    Comment actions Permalink
  • Avatar
    Thierry CHARLÈS

    Bonjour,

    Tu vois les exemples que j'ai joint, donc tu doit bien voir que les surfaces sont bien représentées.

    Toi tu ne les voit pas, car tu as sélectionner un relief (ce qui ne sert a rien dans le GPS) or la couche relief est au dessus des couches surfaces, donc le relief cache les surfaces.

    Pour la nième et dernière fois désélectionne le relief et tu verra les surfaces.

    Ensuite, concernant la Saône à l'endroit que tu a mis en exemple, il se trouve que la surface occupée par la rivière Saône est incomplètement "tagée" dans OSM,  de ce fait cette surface d'eau ne peut pas apparaître dans la version OSM 21Q2, mais peut être dans la suivante si "un gentil contributeur" y consacre du temps pour faire cette correction.

    Ensuite pour obtenir des cartes gratuites, il y a de posté sur ce forum un sujet qui traite de cette problématique et donne des solutions pour Land et pour le GPS.

    DECOCHE la carte du RELIEF!

    Dans le GPS, la zone visualisée est toujours réduite pour voir ce qui est devant soit avec une distance maximum de l'ordre du km, on a surtout besoin de voir ce qui est immédiatement devant dans le sens de la marche. Par conséquent la vue 2 D et encore moins la 3D n'ont aucun d'intérêt car elles n'ont du sens qu'a une échelle qui permet de voir au delà du km.  Ca va occuper le processeur sans que la perception 2D ou 3D ne soit visible.

    Pour avoir la notion de relief (grimpette / descente) il faut avant de partir recaler les points de trace sur une carte CDEM (ou les Wpts), du coup ton GPS comme sur mes Screenshot va te donner le dénivelé, l'altitude ou la bonne pente ce qui suffit largement, vu qu'il connait son altitude et celle de la trace avec une bonne précision.

    CDLT

    0
    Comment actions Permalink
  • Avatar
    Yohann SARDELLITTI

    Merci pour ta patience, j'arrive bien maintenant avec le bon rendu.

    Bonne balade.

    0
    Comment actions Permalink
