Calibrer les cartes

Parmi toutes vos cartes, nous sommes sûrs que vous conservez encore une carte papier que vous ne voulez pas jeter. Si c’est le cas, il est peut-être temps de la convertir en format numérique avec l’aide de Land, afin de pouvoir l’utiliser sur d’autres appareils. C’est plus facile que vous ne le pensez, suivez ces instructions :

1 - Commencez par scanner votre carte papier. Vous pouvez la numériser en plusieurs parties ou même demander de l’aide à un professionnel.

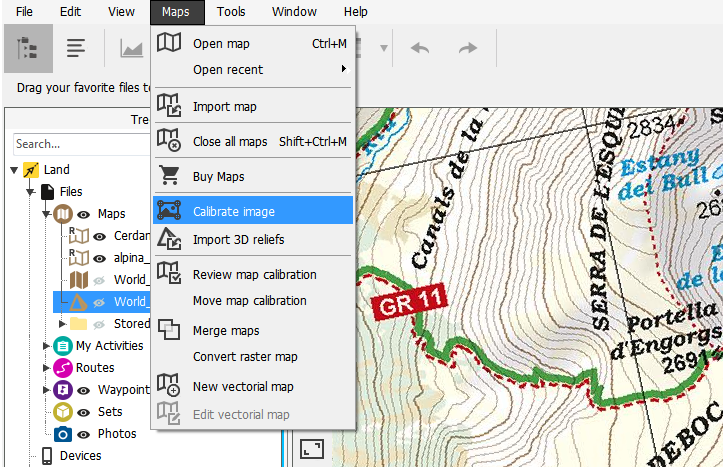

2 - À partir de ce moment, votre carte est désormais numérique. Appuyez sur ‘Menu principal > Cartes > Calibrer l’image’ pour la calibrer.

3 - Sélectionnez la carte que vous souhaitez calibrer. Land vous permet de travailler avec les formats suivants :

4 - L’éditeur de calibration s’ouvrira alors. Remplissez toutes les informations requises sous 'Projection' :

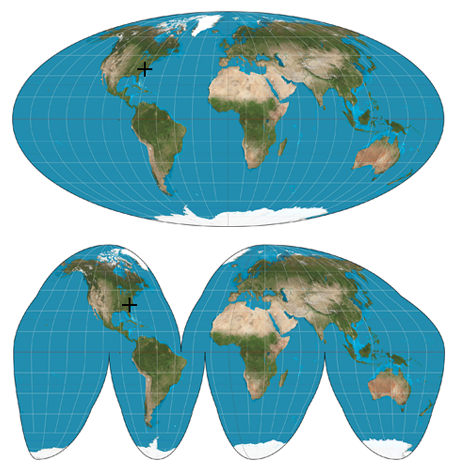

• Projection : Les cartes sont des représentations approximatives de la surface de la Terre sur un plan. La création d’une carte utilise une méthode qui associe chaque point de la surface terrestre à un point dessiné sur la carte. Il existe différents systèmes cartographiques en fonction des zones couvertes. Si vous ne connaissez pas la projection de votre carte, sélectionnez ‘Automatique’. Land utilisera UTM, étant la projection la plus couramment utilisée dans le monde.

• Datum : Les datums sont utilisés pour traduire les positions des éléments (waypoints/itinéraires) à leur position exacte sur la Terre. Ces systèmes de référence sont très utiles car la Terre est un ellipsoïde imparfait.

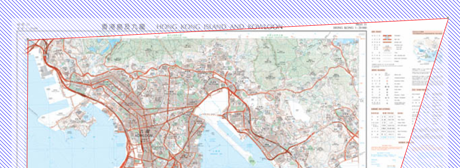

5 - Si vous le souhaitez, vous pouvez supprimer les bordures et la légende de la carte pour ne garder que la zone principale. Il est fortement recommandé d’utiliser des cartes sans légende, car celles-ci peuvent perturber la continuité du relief. Cette opération permet généralement de supprimer le cadre entourant la carte afin qu’elle s’adapte parfaitement aux autres cartes.

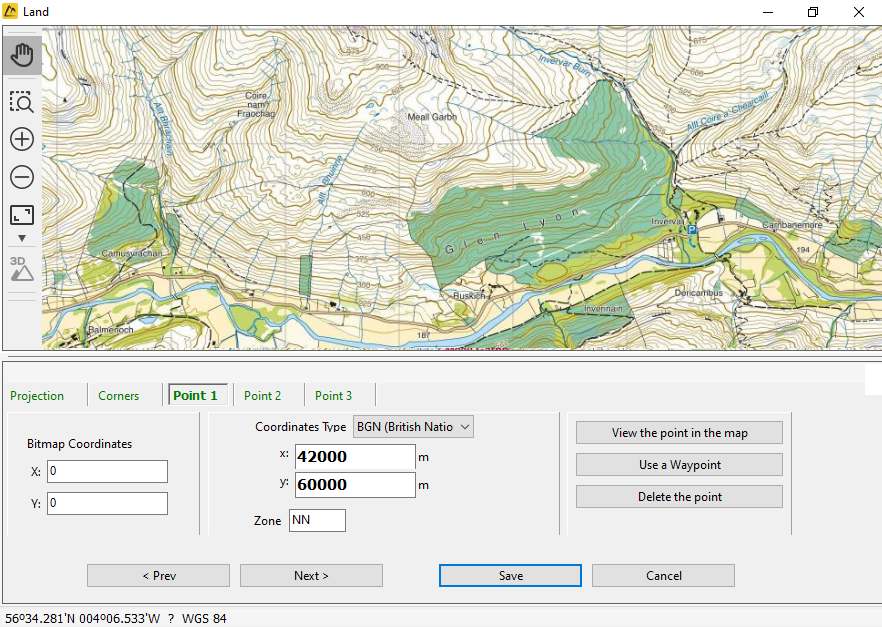

6 - Positionnez votre carte sur la surface terrestre. Pour ce faire, vous devez fixer au moins 2 coordonnées de votre carte sur le planisphère ci-dessous. Dans 'Point 1', saisissez les informations liées au premier point de calibration.

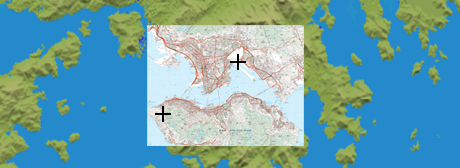

7 - Répétez la même procédure pour le deuxième point de calibration dans 'Point 2'. Land localisera la position exacte de la carte en combinant les informations fournies par la carte bitmap et le système de coordonnées du logiciel.

8 - Il est recommandé d’utiliser au minimum 3 points de calibration pour obtenir un calibrage précis. Pour ajouter plus de points, cliquez sur ‘Créer un point supplémentaire’.

9 - Land géoréférencera automatiquement la position exacte de votre carte sur le globe. Pour terminer, cliquez sur 'Enregistrer la carte'.

Vérifier la calibration d’une carte

Si vous superposez un waypoint, un itinéraire ou une trace sur une carte calibrée et que vous remarquez que ces références apparaissent décalées ou mal positionnées, il est probable que la calibration de la carte ne soit pas correcte. Dans ces cas, vous n’avez pas besoin de rescanner la carte ni de recommencer tout le processus de calibration. Il vous suffit de suivre ces instructions :

1 - Dans la fenêtre de la carte, ouvrez le menu contextuel sur la carte que vous souhaitez déplacer.

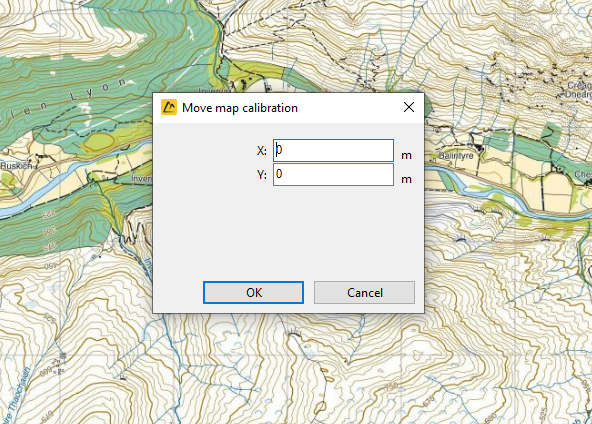

2 - Sélectionnez "Déplacer la calibration de la carte" et ajustez son emplacement en indiquant la variation sur les axes X (abscisses) et Y (ordonnées).
