Calibrare le carte

Tra tutte le tue carte, siamo sicuri che conservi ancora una carta cartacea che non vuoi buttare. Se è così, potrebbe essere il momento di convertirla in formato digitale con l’aiuto di Land, così potrai utilizzarla su altri dispositivi. È più facile di quanto pensi, segui queste istruzioni:

1 - Inizia scansionando la tua carta cartacea. Puoi scansionarla in più parti o persino chiedere aiuto a un professionista.


2 - Da questo momento, la tua carta è digitale. Premi ‘Menu principale > Carte > Calibra immagine’ per calibrarla.

3 - Seleziona la carta che desideri calibrare. Land ti permette di lavorare con i seguenti formati:

4 - L’editor di calibrazione verrà avviato. Compila tutte le informazioni richieste nella sezione 'Proiezione':

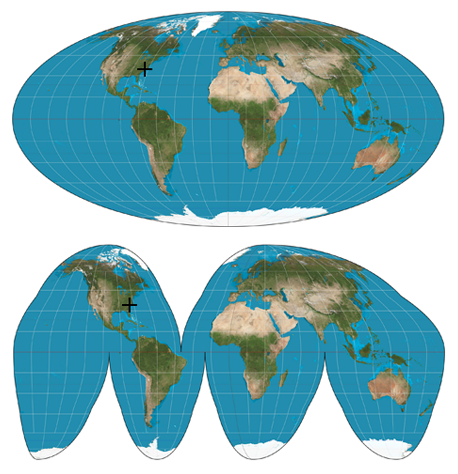

• Proiezione: Le carte sono rappresentazioni approssimative della superficie terrestre su una superficie piana. La creazione di una carta utilizza un metodo che associa ogni punto della superficie terrestre a un punto disegnato sulla carta. Esistono diversi sistemi cartografici per questa associazione, in base alle aree coperte. Se non conosci la proiezione della tua carta, seleziona ‘Automatico’. Land utilizzerà UTM, poiché è la proiezione più comunemente utilizzata al mondo.

• Datum: I datum vengono utilizzati per tradurre le posizioni degli elementi (waypoint/percorsi) nella loro posizione esatta sulla Terra. Questi sistemi di riferimento sono molto utili poiché la Terra è un ellissoide imperfetto.

5 - Se lo desideri, puoi rimuovere i bordi e la legenda dalla carta, mantenendo solo l’area della carta. È altamente consigliato utilizzare carte senza legenda, poiché le legende attorno alle carte possono interrompere la continuità dell’orografia. Questa operazione viene generalmente eseguita per eliminare il bordo che circonda la carta, in modo che si adatti perfettamente alle altre carte.

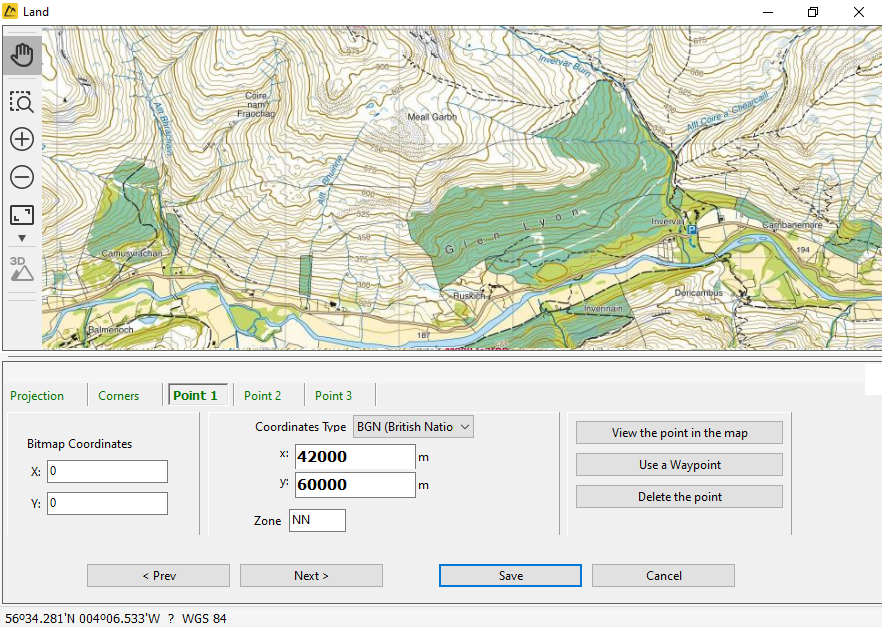

6 - Posiziona la tua carta sopra la superficie terrestre. Per farlo, dovrai fissare almeno 2 coordinate della tua carta sul planisfero sottostante. In 'Punto 1', inserisci le informazioni relative al primo punto di calibrazione.

7 - Ripeti la stessa procedura per il secondo punto di calibrazione in 'Punto 2'. Land individuerà la posizione esatta della carta combinando le informazioni fornite dalla carta bitmap con il sistema di coordinate del software.

8 - Si consiglia di utilizzare almeno 3 punti di calibrazione per ottenere un risultato preciso. Per aggiungere più punti, fai clic su ‘Crea punto aggiuntivo’.

9 - Land georeferenzierà automaticamente la posizione esatta della tua carta sul globo. Per terminare, premi 'Salva carta'.

Verificare la calibrazione di una carta

Se sovrapponi un waypoint, un percorso o una traccia su una carta calibrata e noti che queste referenze appaiono spostate o fuori posto, è molto probabile che la calibrazione della carta non sia corretta. In questi casi, non è necessario scansionare di nuovo la carta o ripetere l’intero processo di calibrazione, basta seguire queste istruzioni:

1 - Nella finestra della carta , apri il menu contestuale sulla carta che desideri spostare.

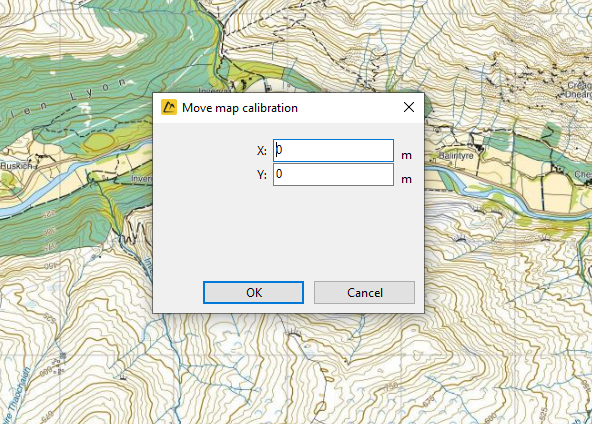

2 - Seleziona "Sposta calibrazione carta" e regola la posizione indicando la variazione sugli assi X (ascisse) e Y (ordinate).
