Das Diagrammfenster von Land ist eines der leistungsstärksten Werkzeuge, um einen oder mehrere Tracks detailliert zu analysieren. Es ermöglicht die Untersuchung der Höhenmeter, Geschwindigkeit, Herzfrequenz, des Tempos und anderer während der Aktivität aufgezeichneter Parameter. Verwende das Diagramm, um Schlüsselabschnitte deiner Route zu erkennen: steile Anstiege, Erholungszonen, Navigationsfehler...

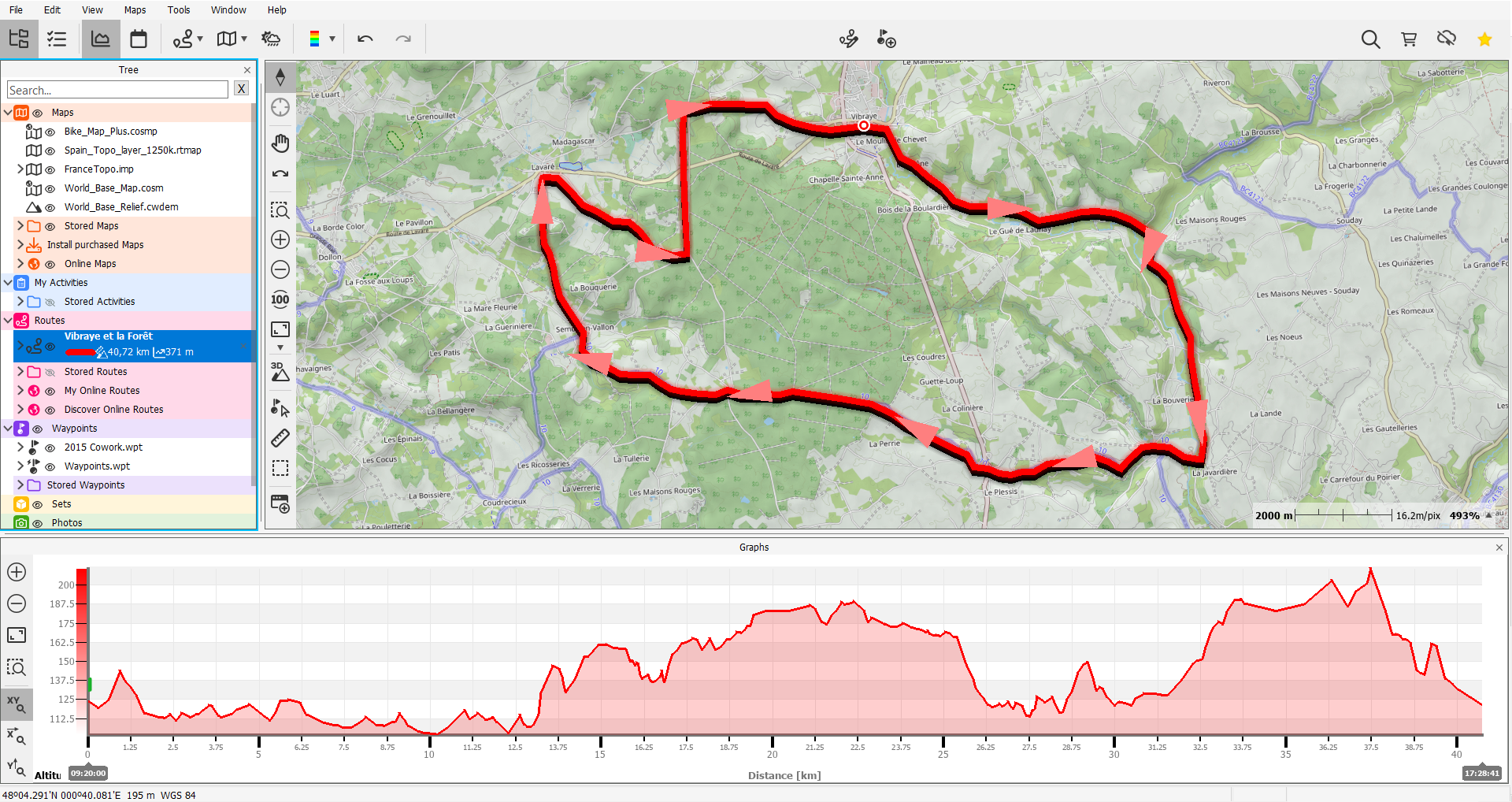

Öffnen des Diagrammfensters

Um das Diagramm des Tracks, den du analysieren möchtest, zu öffnen, wähle ihn zunächst im Datenbaum aus und nutze dann eine der folgenden Optionen:

• Klicke auf die Schaltfläche 'Diagrammfenster' in der Symbolleiste.

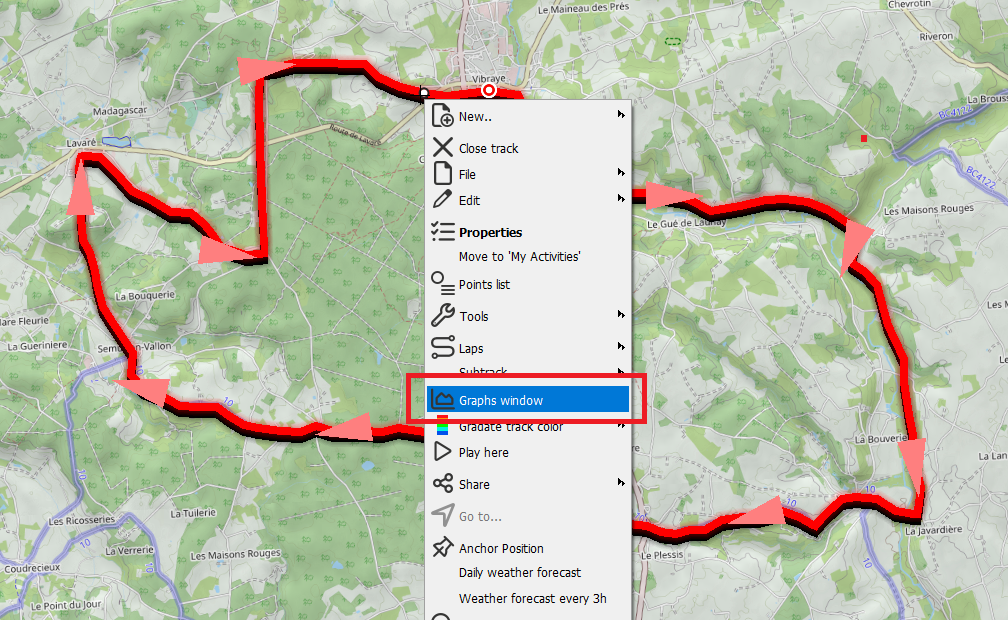

• Klicke mit der rechten Maustaste auf den Track und wähle 'Diagrammfenster' im Kontextmenü.



Elemente des Diagramms

Marker

Der Marker zeigt jederzeit die genaue Distanz oder Zeit eines Punktes im Diagramm an. Wenn du die Maus über die Kurve bewegst, aktualisiert sich der Marker und zeigt die exakte Position.

Referenzpunkt

Das Diagrammfenster ist mit der Karte synchronisiert:

• Der im Diagramm angezeigte Punkt wird automatisch auf der Karte dargestellt.




• Der auf der Karte markierte Punkt wird im Diagramm hervorgehoben.




Wenn du auf diesen Punkt klickst, zeigt Land dir detaillierte Informationen wie zurückgelegte Distanz, Uhrzeit und Höhe des Ortes an.

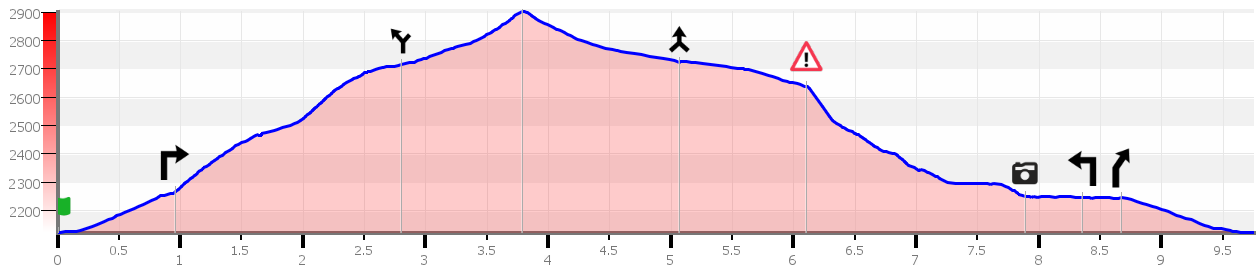

Roadbook-Punkte

Wenn dein Track Roadbook-Punkte (Anweisungen, Hinweise oder Navigationsnotizen) enthält, werden diese ebenfalls im Diagramm angezeigt, was dir hilft, ihre Position im Routenprofil zu identifizieren.

Aktionen im Diagramm

Über das Kontextmenü

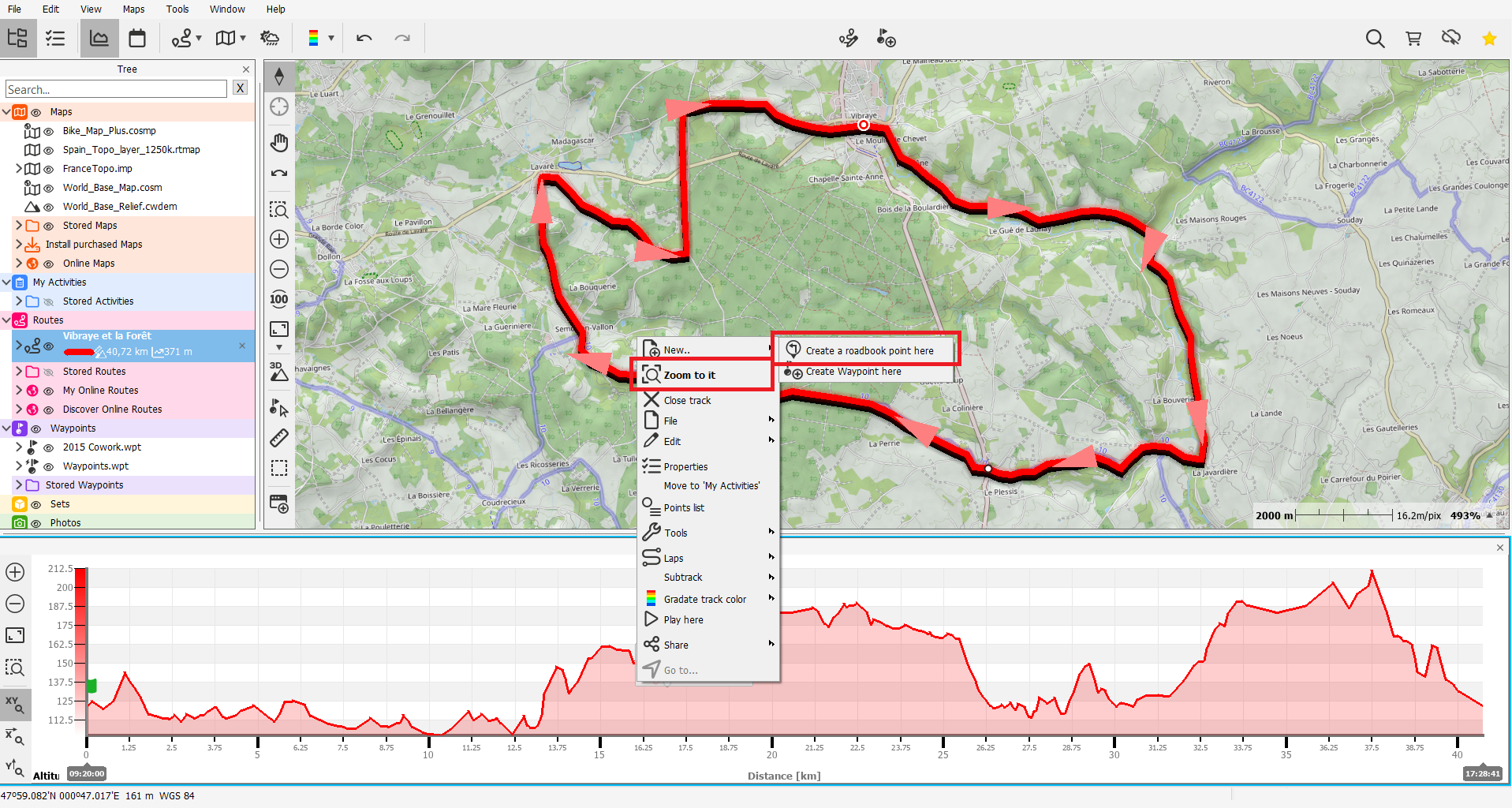

Wenn du mit der rechten Maustaste auf einen Punkt des Tracks im Diagramm klickst, öffnet sich ein Kontextmenü mit besonders nützlichen Funktionen:

• Hierher zoomen: zentriert diesen Punkt auf der Karte.

• Neu > Roadbook-Punkt erstellen: fügt direkt an der angegebenen Stelle einen neuen Roadbook-Punkt hinzu.

Über die Schaltflächenleiste

Verwende die Schaltflächen an der Seite des Diagramms, um in einen Bereich des Diagramms hineinzuzoomen. Nachdem du gezoomt hast, kannst du das Diagramm seitlich verschieben, indem du die Maus ziehst. Wenn du möchtest, kannst du auch unabhängig auf den X- und Y-Achsen zoomen.

Drücke die Schaltfläche "Alles anzeigen", um die vollständige Ansicht des Diagramms wiederherzustellen.

Über die Achsen

Wenn du neben den standardmäßig angezeigten Daten (Höhe/Distanz) weitere Daten analysieren möchtest, kannst du festlegen, welche Parameter auf den X- und Y-Achsen des Diagramms angezeigt werden, indem du auf jede Achse klickst oder über die Einstellungen von Land unter 'Datei > Einstellungen > Ansicht > Diagramm':

• X-Achse: Wechselt zwischen Zeit oder Distanz.

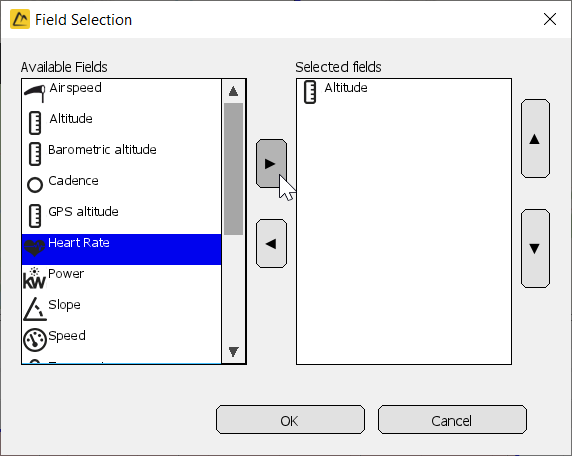

• Y-Achse: Ermöglicht die Anzeige verschiedener Parameter wie z. B. Höhe, Geschwindigkeit, Herzfrequenz, Leistung... Um einen Parameter hinzuzufügen oder zu entfernen, wähle ihn aus und benutze die Pfeiltasten links/rechts.

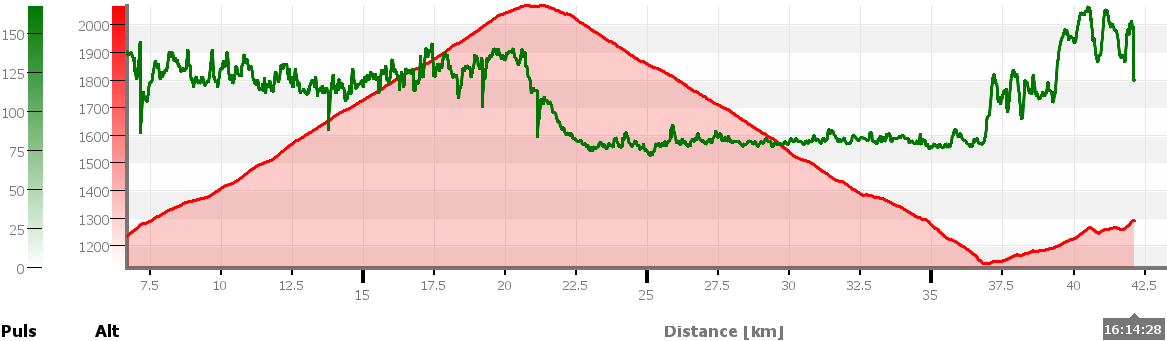

Mehrparametrige Diagramme

Es ist möglich, mehrere Parameter gleichzeitig auf der Y-Achse anzuzeigen. Zum Beispiel die Überlagerung von Höhe mit Herzfrequenz, um zu analysieren, wie das Höhenprofil deine körperliche Leistung beeinflusst hat.

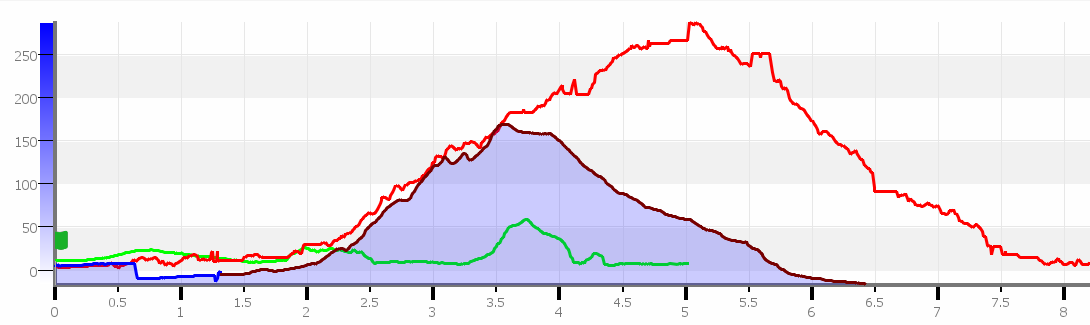

Mehrere Tracks

Das Diagrammfenster zeigt alle geladenen und sichtbaren Tracks an. Wenn du auf einen Track im Diagramm (oder im Baum) klickst, hebt Land ihn mit seiner Farbe hervor und füllt ihn aus, um den Vergleich mehrerer Strecken zu erleichtern.

Wenn du den Track im Datenbaum ausblendest (Augensymbol deaktivieren), wird der Track auch im Diagramm ausgeblendet.
