Calculo de altitudes en tracks

Los tracks contienen información de altitud en sus puntos, lo que permite mostrar gráficas de altitud y calcular propiedades como la ascensión acumulada, la altitud máxima o los desniveles.

La precisión de estos datos dependerá de la fuente de la que se hayan conseguido las altitudes. Los tracks grabados en dispositivos GPS con altímetro barométrico suelen tener altitudes correctas, pero otros dispositivos sin altímetro barométrico tendrán menos precisión.

Los tracks creados sobre mapa también pueden tener datos de altitud, calculados en base a modelos de elevación (DEM), también llamados relieves. La precisión de estos relieves es variable.

Relieves disponibles en Land

Land pone a disposición del usuario distintos relieves, algunos gratuitos y otros descargables:

• World_Base_Relief (online, gratuito)

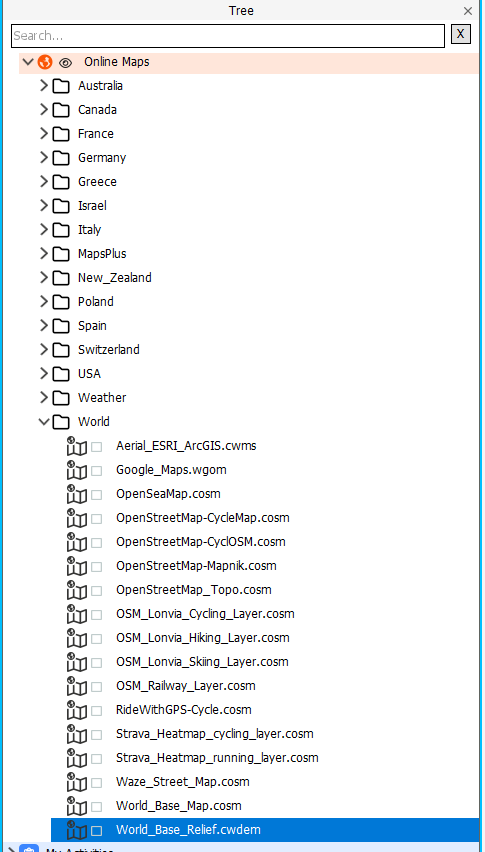

  • Disponible por defecto. ( Árbol de datos > Mapas online > World > World_Base Relief.cwdem)
  • No requiere descarga: se carga automáticamente en pequeñas celdas según se necesite.

  • Resolución de 90 x 90 m, suficiente como referencia general.



• Relieves descargables  Relieves 3D (según país o nivel de detalle):
  • Estándar: 90 x 90 m
  • HD: 30 x 30 m
  • UltraHD (ej. Francia): 5 x 5 m

 Cuanto mayor es la resolución del relieve, más precisos serán los datos de altitud asociados a los tracks creados sobre él.

Recalcular altitudes en Land

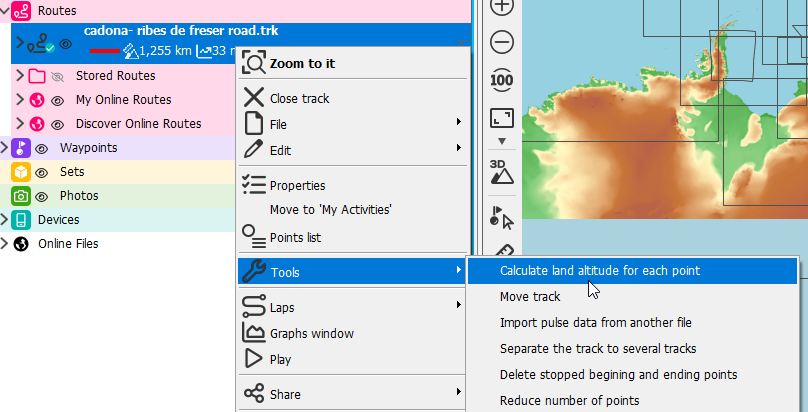

• Click derecho sobre el track abierto > Herramientas > Calcular la altitud del suelo para cada punto

Si las altitudes de un track no son correctas o no existen, Land permite recalcularlas.

El cálculo se basa en el relieve cargado en ese momento.

Ajustes del cálculo de ascensión

Los valores de ascensión y descenso acumulados se calculan aplicando un algoritmo que filtra pequeños cambios de altitud (ruido o imprecisiones) que pueden ser causados por la imprecisión de las altitudes.

El filtro se controla con el parámetro "Altitud mínima para acumular"

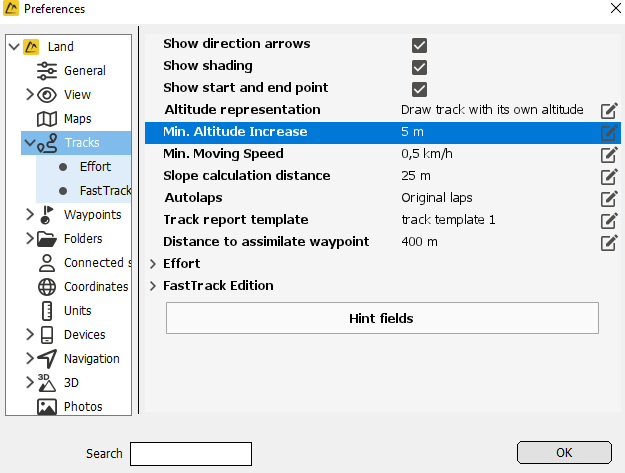

• Archivo > Preferencias > Tracks > Aumento.Mín.Altitud

Este parámetro define el cambio de altitud necesario para que se contabilice el dato de ascensión.

Si los valores de ascenso que muestra tu track resultan demasiado altos, probablemente se están contabilizando pequeñas variaciones de altitud debidas a imprecisiones del relieve o del GPS.
En este caso, conviene aumentar el parámetro “Altitud mínima para acumular”, de manera que el cálculo ignore esos pequeños cambios y solo sume los desniveles significativos.

Por el contrario, si los valores de ascenso parecen demasiado bajos, es posible que el sistema esté descartando cambios de altitud que sí son relevantes. En este caso, puedes reducir el valor de “Altitud mínima para acumular”, para que se tengan en cuenta más variaciones y el cálculo sea más completo.

Esta configuración también está disponible en dispositvos Twonav. Es importante que TwoNav y Land tengan configurado el mismo valor de Altitud mínima para acumular, ya que de lo contrario nos podría dar datos de ascensión distintos para el mismo track.
