Calcul des altitudes sur les tracés

Les traces contiennent des informations d'altitude à chacun de leurs points, ce qui permet d'afficher des graphiques d'altitude et de calculer des propriétés telles que l'ascension cumulée, l'altitude maximale ou les dénivelés.

La précision de ces données dépend de la source des altitudes. Les traces enregistrées avec des appareils GPS dotés d’un altimètre barométrique offrent généralement des altitudes précises, tandis que les appareils sans altimètre barométrique sont moins fiables.

Les traces créées sur la carte peuvent également contenir des données d'altitude, calculées à partir de modèles d'élévation (DEM), également appelés reliefs. La précision de ces reliefs est variable.

Reliefs disponibles dans Land

Land met à disposition de l'utilisateur différents reliefs, certains gratuits et d'autres à télécharger :

• World_Base_Relief (en ligne, gratuit)

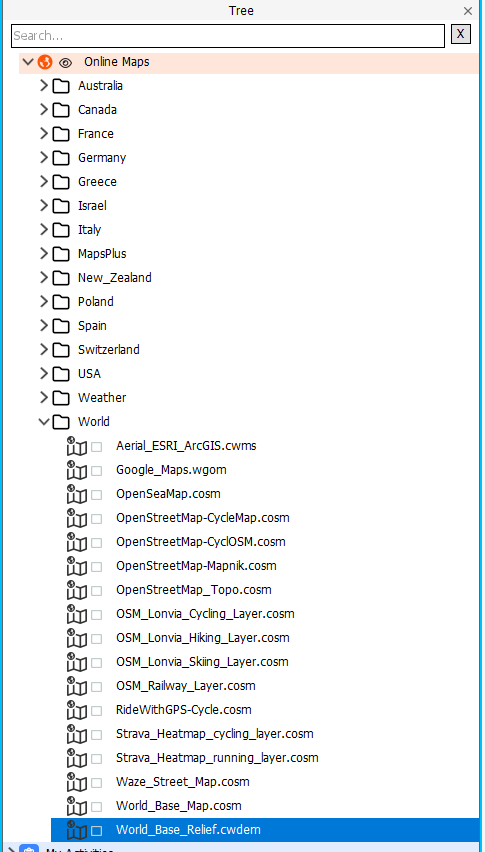

  • Disponible par défaut. ( Arbre de données > Online Maps > World > World_Base Relief.cwdem)
  • Ne nécessite aucun téléchargement : il se charge automatiquement par petites cellules selon les besoins.

  • Résolution de 90 x 90 m, suffisante comme référence générale.



• Reliefs téléchargeables Reliefs 3D (selon le pays ou le niveau de détail) :
  • Standard : 90 x 90 m
  • HD : 30 x 30 m
  • UltraHD (ex. France) : 5 x 5 m

Plus la résolution du relief est élevée, plus les données d'altitude associées aux traces créées seront précises.

Recalculer les altitudes dans Land

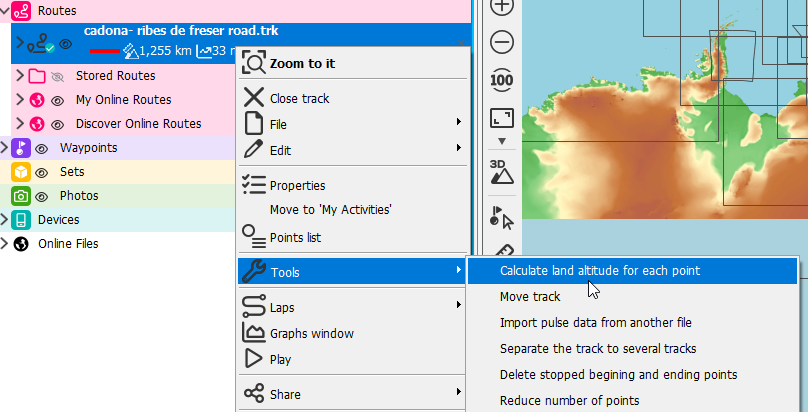

• Clic droit sur la trace ouverte > Outils > Calculer l'altitude du sol pour chaque point

Si les altitudes d'une trace sont incorrectes ou absentes, Land permet de les recalculer.

Le calcul est basé sur le relief actuellement chargé.

Paramètres de calcul de l'ascension

Les valeurs d’ascension et de descente cumulées sont calculées à l’aide d’un algorithme qui filtre les petits changements d’altitude (bruit ou imprécisions) pouvant être dus au relief ou au GPS.

Ce filtrage est contrôlé par le paramètre "Altitude minimale pour accumuler"

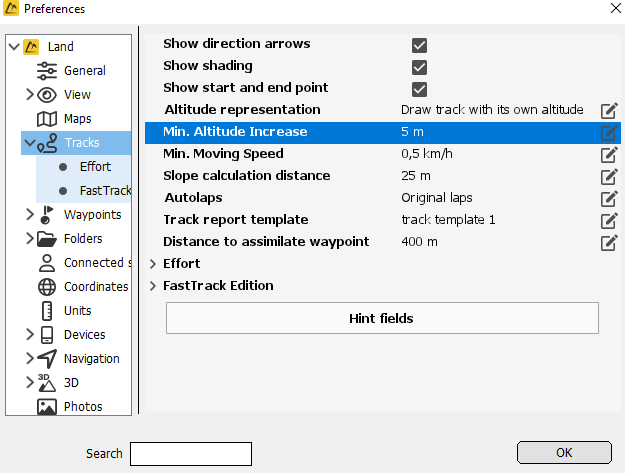

• Fichier > Préférences > Traces > Altitude Min. Mouvement

Ce paramètre définit la variation minimale d'altitude nécessaire pour être prise en compte dans le calcul de l'ascension.

Si les valeurs d'ascension affichées pour votre trace semblent trop élevées, il est probable que de petites variations d'altitude (liées aux imprécisions du GPS ou du relief) soient comptabilisées.
Dans ce cas, il est recommandé d’augmenter le paramètre “Altitude minimale pour accumuler”, afin d’ignorer ces petits changements et de ne comptabiliser que les dénivelés significatifs.

En revanche, si les valeurs d'ascension paraissent trop faibles, il est possible que le système ignore des variations d'altitude pertinentes. Dans ce cas, vous pouvez réduire la valeur de “Altitude minimale pour accumuler” afin de prendre en compte davantage de variations et obtenir un calcul plus complet.

Ce paramètre est également disponible sur les dispositifs TwoNav. Il est important que TwoNav et Land utilisent la même valeur pour “Altitude minimale pour accumuler”, afin d’éviter d’obtenir des données d’ascension différentes pour une même trace.
