Calibrare mappe (Convertire un’immagine in una mappa digitale)

Tra tutte le tue mappe, siamo sicuri che conservi ancora qualche mappa cartacea che non sei disposto a buttare. Se è così, forse è il momento di convertirla in formato digitale con l’aiuto di Land, così potrai utilizzarla su altri dispositivi. È più facile di quanto pensi: segui queste istruzioni:

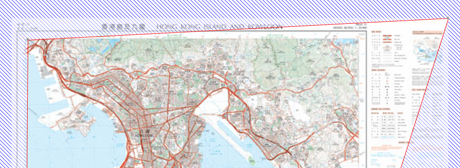

1 - Inizia scannerizzando la tua mappa cartacea. Puoi scannerizzarla a sezioni o, se necessario, chiedere aiuto professionale.

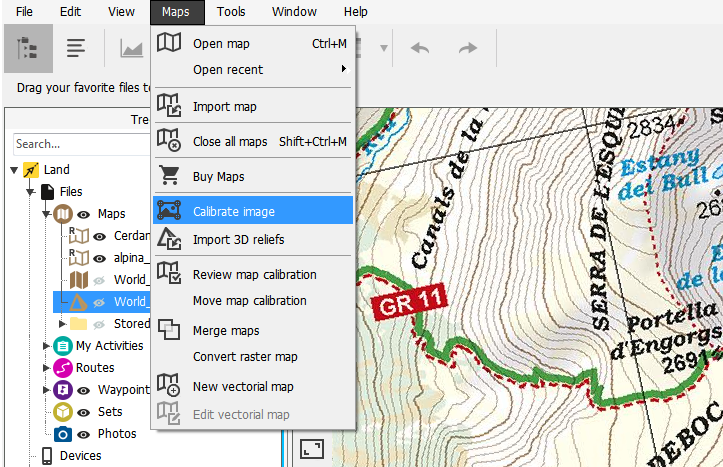

2 - Da questo momento la tua mappa è già digitale. Premi “Menu principale > Mappe > Calibra immagine” per calibrarla.

3 - Seleziona la mappa che desideri calibrare. Land ti permette di lavorare con i seguenti formati:

4 - Si aprirà quindi l’editor di calibrazione. Compila tutte le informazioni richieste nella sezione “Proiezione”:

• Proiezione: Le mappe sono rappresentazioni approssimative della superficie terrestre su un piano. La creazione di qualsiasi mappa utilizza un metodo che associa ogni punto della superficie terrestre a un punto disegnato sulla mappa. Esistono diversi sistemi cartografici a seconda delle aree che coprono. Se non conosci la proiezione della tua mappa, seleziona “Automatico”. Land utilizzerà UTM, la proiezione più comunemente usata al mondo.

• Datum: I datum vengono utilizzati per tradurre le posizioni degli elementi (waypoint/percorsi) nella loro posizione esatta sulla Terra. Questi sistemi di riferimento sono necessari perché la Terra è un ellissoide imperfetto.

5 - Se lo desideri, puoi rimuovere i bordi e la legenda dalla mappa, mantenendo solo l’area cartografica. È altamente consigliato usare mappe senza legenda, perché le legende attorno alla mappa tendono a interrompere la continuità dell’orografia. Questa operazione viene generalmente eseguita per eliminare la cornice attorno alla mappa e farla combaciare perfettamente con il resto delle mappe.

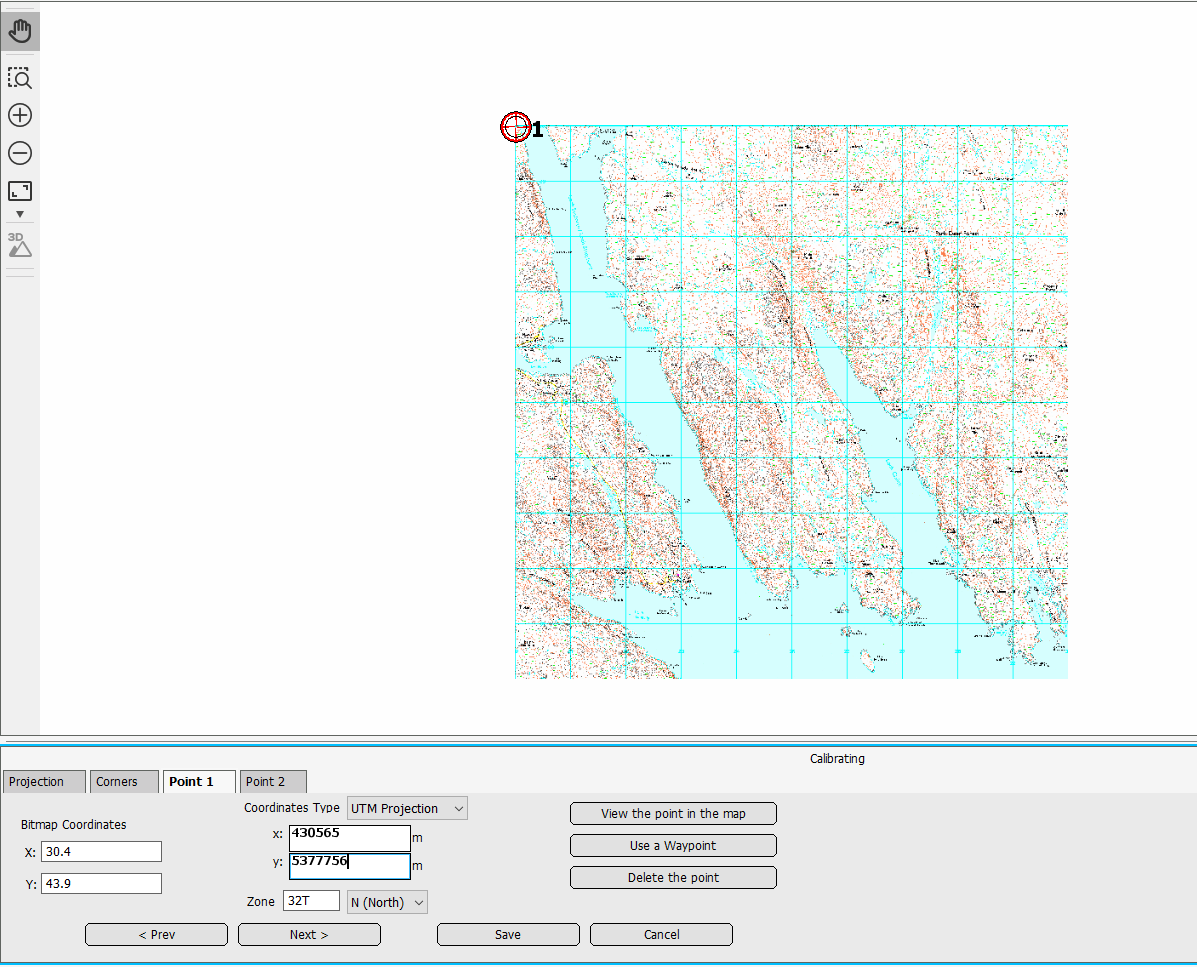

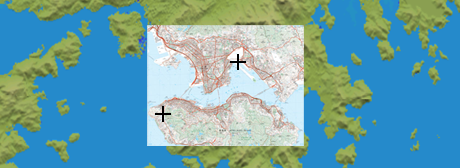

6 - Posiziona la tua mappa sopra la superficie terrestre. Per farlo, devi impostare almeno 2 coordinate della tua mappa sul mappamondo sottostante. In “Punto 1”, inserisci le informazioni relative al primo punto di calibrazione.

Per ogni punto sono necessari due dati:

• Coordinate immagine → la posizione all’interno dell’immagine
• Coordinate reali (mappa) → la posizione geografica dello stesso punto

Per aggiungere le coordinate immagine, fai semplicemente clic sulla mappa nel punto esatto che desideri utilizzare (ad esempio un incrocio, una cima, ecc.).

Nota: Se il campo delle Coordinate immagine è vuoto → la calibrazione fallirà sempre, anche se le coordinate reali sono corrette.

7 - Ripeti la stessa procedura per il secondo punto di calibrazione in “Punto 2”. Land individuerà la posizione esatta della mappa unendo le informazioni dell’immagine bitmap (mappa) con il sistema di coordinate del software.

8 - È consigliabile utilizzare almeno 3 punti di calibrazione per ottenere una calibrazione precisa. Per aggiungere più punti, clicca su “Crea punto aggiuntivo”.

9 - Land georeferenzierà automaticamente la posizione esatta della tua mappa sul globo terrestre. Per terminare, premi “Salva mappa”.

Verificare la calibrazione di una mappa

Se sovrapponi un waypoint, un percorso o una traccia a una mappa calibrata e noti che questi elementi appaiono spostati o fuori posto, è molto probabile che la calibrazione della mappa non sia corretta. In questi casi, non è necessario scannerizzare di nuovo la mappa o ripetere l’intero processo di calibrazione. Segui semplicemente queste istruzioni:

1 - Nella finestra della mappa, apri il menu contestuale sulla mappa che desideri spostare.

2 - Seleziona "Sposta calibrazione mappa" e regola la posizione indicando la variazione sugli assi X (ascisse) e Y (ordinate).
