La vista 3D di Land offre una rappresentazione più realistica del terreno, ideale per pianificare percorsi con precisione e per comprendere meglio l’ambiente geografico. Grazie alla combinazione di una mappa 2D con dati di rilievo (DEM), Land è in grado di trasformare qualsiasi mappa piatta in una visualizzazione tridimensionale.

In questa guida imparerai come attivare la vista 3D, come navigarla e quali strumenti aggiuntivi puoi utilizzare per sfruttarne tutte le potenzialità.

Requisiti preliminari

Affinché la visualizzazione 3D funzioni correttamente, sono necessarie due mappe: la mappa 2D e la mappa di rilievo (DEM).

Land aprirà automaticamente la mappa di rilievo online predefinita. Senza questi dati, la vista 3D non mostrerà l’elevazione né il volume del terreno.

Suggerimento rapido: se non vuoi utilizzare il rilievo online o non disponi ancora dei dati di rilievo, puoi scaricarli gratuitamente da questa pagina Rilievi 3D

Come attivare la vista 3D

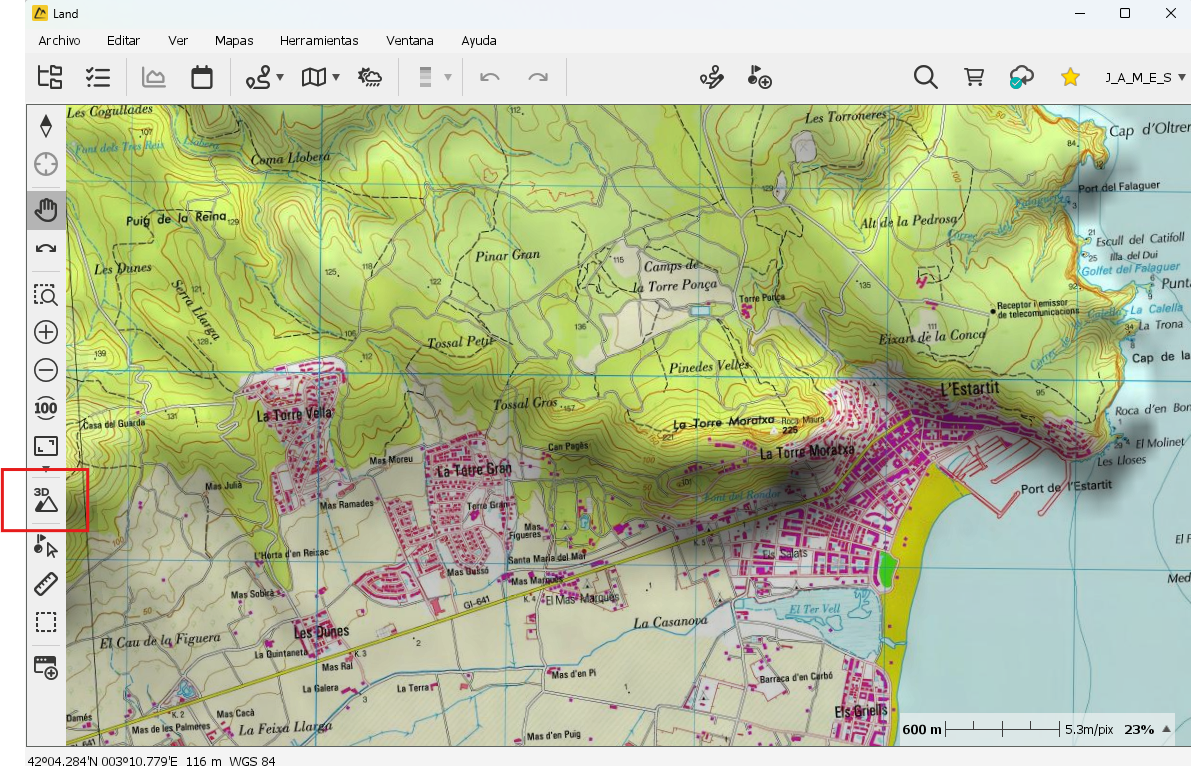

Puoi attivare la modalità 3D facendo clic sul pulsante 3D situato nella barra degli strumenti. In questo modo la mappa passerà da una vista dall’alto (2D) a una prospettiva tridimensionale del terreno.

Navigazione in modalità 3D

In vista 3D puoi esplorare il terreno liberamente e con precisione utilizzando il mouse o il gadget 3D.

Controlli con il mouse

• Tasto sinistro: spostare il terreno (panoramica).
• Tasto destro: ruotare la vista.
• Rotellina del mouse: avvicinare o allontanare (zoom).
• Tenere premuta la rotellina: spostare rapidamente la vista 3D verso l’alto o il basso.

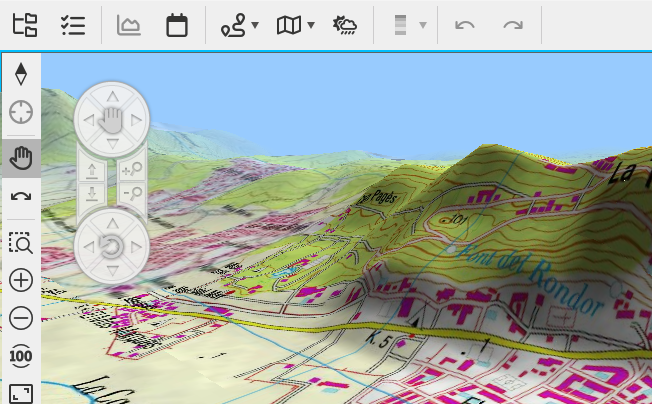

Gadget 3D

Land dispone di un gadget speciale che facilita la navigazione in 3D.

Con esso puoi:

• Spostare il terreno senza usare i pulsanti del mouse.
• Ruotare la vista in modo più preciso.
• Controllare lo zoom in maniera rapida e comoda.

Consiglio: se tornando alla vista 2D la mappa rimane ruotata, utilizza il pulsante «Nord» per ripristinare l’orientamento originale.

Opzioni e strumenti per migliorare la vista 3D

Esagerazione delle altezze

Puoi esagerare verticalmente il rilievo per evidenziare i dislivelli poco visibili. Questa opzione è disponibile nel pannello di configurazione 3D ed è utile per terreni pianeggianti o con scarso contrasto.

Ombreggiatura del terreno

L’ombreggiatura genera un’illuminazione artificiale sul rilievo, migliorando la percezione della profondità. Può essere attivata o disattivata dalle opzioni di visualizzazione 3D o dal menu: Visualizza > Ombreggiatura rilievo 3D

Modalità di visualizzazione

In vista 3D, Land offre diverse modalità di visualizzazione per adattarsi alle tue esigenze:

• Mappa: mostra la mappa come in 2D, proiettata sul rilievo 3D. Ideale per visualizzare i percorsi con i colori e i dettagli della mappa originale.
• Superficie liscia: rappresenta il terreno con una superficie continua e levigata, mettendo in risalto i dislivelli senza mostrare la griglia sottostante.
• Reticolo: mostra solo la griglia del rilievo, utile per analizzare la precisione e la geometria del terreno.
• Reticolo + superficie liscia: combina la griglia con la superficie levigata, offrendo un equilibrio tra dettaglio e chiarezza.
• Reticolo + mappa: combina la griglia con la mappa originale, permettendo di vedere la struttura del rilievo senza perdere le informazioni della mappa 2D.

Suggerimento rapido: cambiare modalità ti aiuta ad analizzare diversi aspetti del terreno: rilievo, geometria e dettagli cartografici.

Attenzione: le modalità di visualizzazione influiscono solo su come viene mostrato il terreno; i dati della mappa restano invariati.

Ritorno alla vista 2D

Puoi tornare alla classica vista 2D in qualsiasi momento utilizzando lo stesso pulsante 3D.

Se la mappa rimane ruotata, ricordati di cliccare sul pulsante «Nord» per ripristinare l’orientamento verso nord.

Conclusione

La vista 3D in Land è uno strumento potente per pianificare e analizzare percorsi in ambienti reali. Assicurati di avere caricati i dati di rilievo ed esplora le diverse opzioni di visualizzazione per adattare l’ambiente alle tue esigenze.
