Calcolo delle altitudini nelle tracce

Le tracce contengono informazioni di altitudine nei loro punti, il che consente di visualizzare grafici altimetrici e calcolare proprietà come l’ascesa totale, l’altitudine massima o i dislivelli.

La precisione di questi dati dipende dalla fonte da cui sono state ottenute le altitudini. Le tracce registrate con dispositivi GPS dotati di altimetro barometrico di solito presentano altitudini corrette, mentre altri dispositivi senza altimetro barometrico sono meno precisi.

Anche le tracce create sulla mappa possono includere dati di altitudine, calcolati in base a modelli digitali di elevazione (DEM), chiamati anche rilievi. La precisione di questi rilievi può variare.

Rilievi disponibili in Land

Land mette a disposizione dell’utente diversi modelli di rilievo, alcuni gratuiti e altri scaricabili:

• World_Base_Relief (online, gratuito)

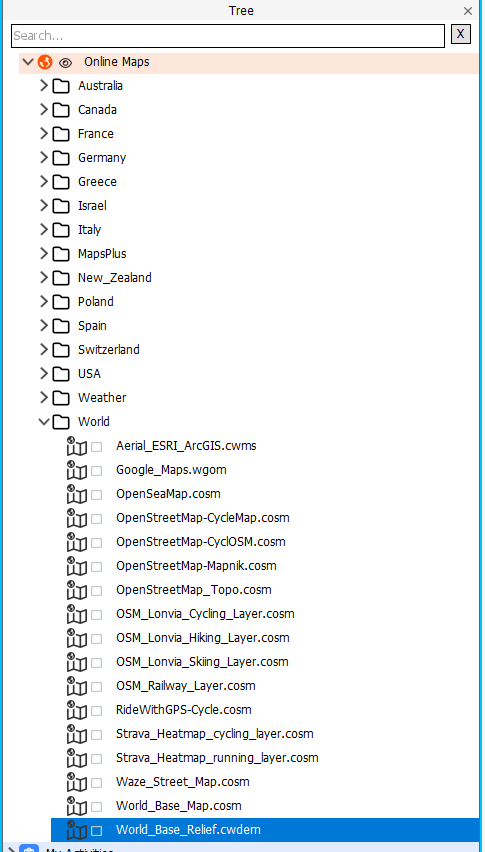

  • Disponibile di default. ( Albero dati > Online Maps > World > World_Base Relief.cwdem)
  • Non richiede download: si carica automaticamente in piccole celle quando necessario.

  • Risoluzione di 90 x 90 m, sufficiente come riferimento generale.



• Rilievi scaricabili  Rilievi 3D (a seconda del paese o del livello di dettaglio):
  • Standard: 90 x 90 m
  • HD: 30 x 30 m
  • UltraHD (es. Francia): 5 x 5 m

Maggiore è la risoluzione del rilievo, più precisi saranno i dati di altitudine associati alle tracce create su di esso.

Ricalcolare le altitudini in Land

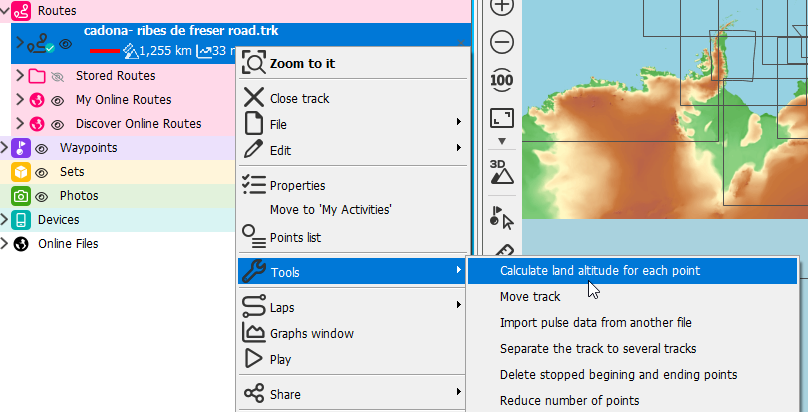

• Click destro sulla traccia aperta > Utilità> Calcola l'altitudine dal suolo per ogni punto

Se le altitudini di una traccia non sono corrette o non sono presenti, Land consente di ricalcolarle.

Il calcolo si basa sul rilievo attualmente caricato.

Impostazioni del calcolo dell’ascesa

I valori di ascesa e discesa totali vengono calcolati applicando un algoritmo che filtra i piccoli cambiamenti di altitudine (rumore o imprecisioni) dovuti a dati altimetrici non accurati.

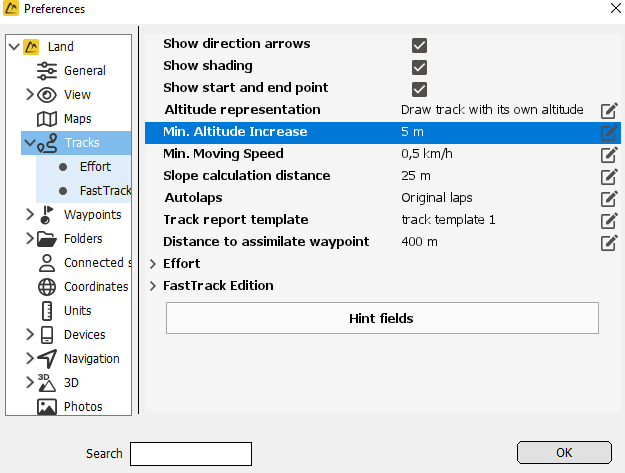

Il filtro è controllato dal parametro "Altitudine minima per accumulare"

• File > Preferenze > Tracce > Aumento.Min. Altitudine .

Questo parametro definisce la variazione di altitudine necessaria affinché venga considerata nel calcolo dell’ascesa.

Se i valori di ascesa mostrati nella tua traccia sono troppo alti, è probabile che vengano conteggiate piccole variazioni di altitudine dovute a imprecisioni del GPS o del rilievo.
In tal caso, è consigliabile aumentare il parametro “Altitudine minima per accumulare”, in modo da ignorare tali variazioni e considerare solo i dislivelli significativi.

Al contrario, se i valori di ascesa risultano troppo bassi, è possibile che il sistema stia ignorando variazioni di altitudine che invece dovrebbero essere prese in considerazione. In questo caso, puoi ridurre il valore di “Altitudine minima per accumulare”, per includere più variazioni e ottenere un calcolo più completo.

Questa impostazione è disponibile anche nei dispositivi TwoNav. È importante che TwoNav e Land abbiano lo stesso valore configurato per “Altitudine minima per accumulare”, altrimenti potrebbero mostrare dati di ascesa diversi per la stessa traccia.
