Karten kalibrieren (Ein Bild in eine digitale Karte umwandeln)

Unter all deinen Karten hast du bestimmt noch die eine oder andere gedruckte Karte, von der du dich nicht trennen möchtest. Falls ja, ist es vielleicht an der Zeit, sie mit Hilfe von Land in ein digitales Format umzuwandeln, damit du sie auf anderen Geräten verwenden kannst. Es ist einfacher, als du denkst: Folge einfach diesen Anweisungen:

1 - Beginne damit, deine gedruckte Karte zu scannen. Du kannst sie abschnittsweise scannen oder bei Bedarf professionelle Hilfe in Anspruch nehmen.


2 - Ab diesem Moment liegt deine Karte bereits digital vor. Klicke auf „Hauptmenü > Karten > Bild kalibrieren“, um sie zu kalibrieren.

3 - Wähle die Karte aus, die du kalibrieren möchtest. Land ermöglicht dir die Arbeit mit folgenden Formaten:

4 - Nun öffnet sich der Kalibrierungseditor. Fülle alle erforderlichen Informationen im Abschnitt „Projektion“ aus:

• Projektion: Karten sind eine Annäherung der Erdoberfläche auf einer Ebene. Für die Erstellung jeder Karte wird ein Verfahren angewendet, das jedem Punkt auf der Erdoberfläche einen Punkt auf der Karte zuordnet. Je nach abzudeckender Fläche kommen unterschiedliche kartografische Systeme zum Einsatz. Falls du die Projektion deiner Karte nicht kennst, wähle „Automatisch“. Land verwendet dann UTM, die weltweit am häufigsten genutzte Projektion.

• Datum: Die Datums werden verwendet, um die Position von Elementen (Wegpunkten/Routen) exakt auf der Erde zu bestimmen. Diese Referenzsysteme sind notwendig, da die Erde ein unregelmäßiges Ellipsoid ist.

5 - Wenn du möchtest, kannst du die Kartenränder und die Legende entfernen, sodass nur der eigentliche Kartenbereich bleibt. Es wird dringend empfohlen, Karten ohne Legende zu verwenden, da Legenden die Kontinuität des Geländes unterbrechen können. Dies wird häufig gemacht, um den Kartenrahmen zu entfernen und eine perfekte Anpassung an andere Karten zu ermöglichen.

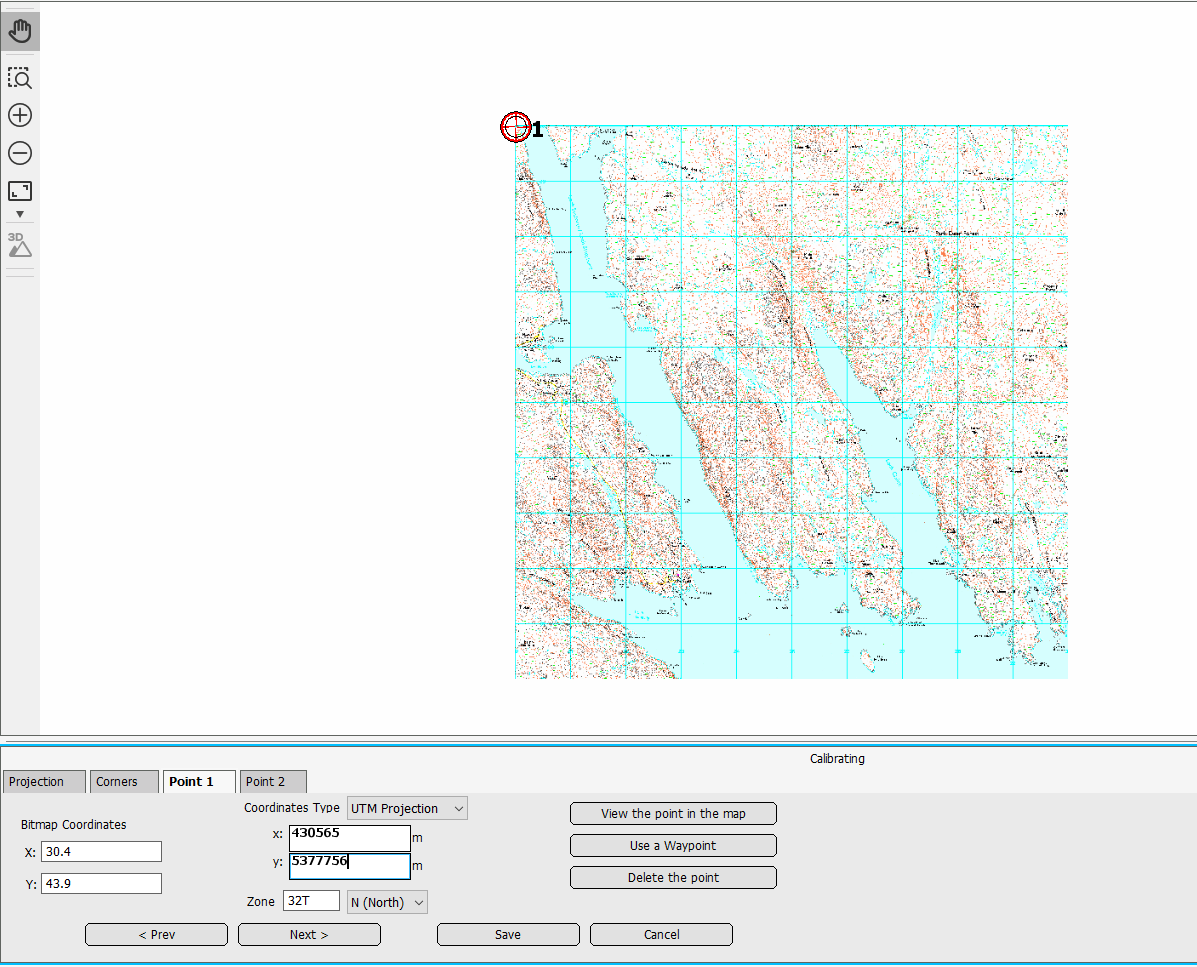

6 - Platziere deine Karte auf der Erdoberfläche. Dazu musst du mindestens 2 Koordinatenpunkte deiner Karte auf dem darunterliegenden Globus festlegen. Gib unter „Punkt 1“ die Informationen des ersten Kalibrierungspunktes ein.

Für jeden Punkt werden zwei Daten benötigt:

• Bildkoordinaten → die Position innerhalb des Bildes
• Echte Koordinaten (Karte) → die geografische Position desselben Punktes

Um die Bildkoordinaten hinzuzufügen, klicke einfach auf den exakten Punkt auf der Karte (z. B. eine Kreuzung, ein Gipfel usw.).

Hinweis: Wenn das Feld für die Bildkoordinaten leer bleibt → schlägt die Kalibrierung immer fehl, selbst wenn die geografischen Koordinaten korrekt sind.

7 - Wiederhole den Vorgang für den zweiten Kalibrierungspunkt unter „Punkt 2“. Land bestimmt die genaue Position der Karte, indem es die Bitmap-Informationen (Karte) mit dem eigenen Koordinatensystem verbindet.

8 - Es wird empfohlen, mindestens 3 Kalibrierungspunkte zu verwenden, um eine präzise Kalibrierung zu erreichen. Um mehr Punkte hinzuzufügen, klicke auf „Zusätzlichen Punkt erstellen“.

9 - Land georeferenziert automatisch die genaue Position deiner Karte auf der Erde. Zum Abschluss klicke auf „Karte speichern“.

Überprüfen der Kalibrierung einer Karte

Wenn du einen Wegpunkt, eine Route oder eine Spur auf eine kalibrierte Karte legst und feststellst, dass diese Elemente verschoben erscheinen, ist die Kartikalibrierung wahrscheinlich fehlerhaft. In solchen Fällen musst du die Karte nicht erneut scannen oder komplett neu kalibrieren. Folge einfach diesen Schritten:

1 - Öffne im Kartenfenster das Kontextmenü der Karte, die du verschieben möchtest.

2 - Wähle „Kartikalibrierung verschieben“ und passe die Position an, indem du die Verschiebung auf der X-Achse (horizontal) und Y-Achse (vertikal) angibst.
