Eigenschaften von Rasterkarten (Bild)

Rasterkarten sind kalibrierte Bilder, die als digitale Karten verwendet werden. Sie funktionieren wie ein Foto des Geländes, das mit geografischen Koordinaten verknüpft ist.

Neben Rasterkarten ist der andere große Kartentyp die Vektorkarten. Über die Eigenschaften von Vektorkarten sprechen wir in diesem anderen Artikel.

Im Eigenschaftsfenster einer Rasterkarte können verschiedene wichtige Parameter eingesehen und angepasst werden. Im Folgenden erklären wir die wichtigsten:

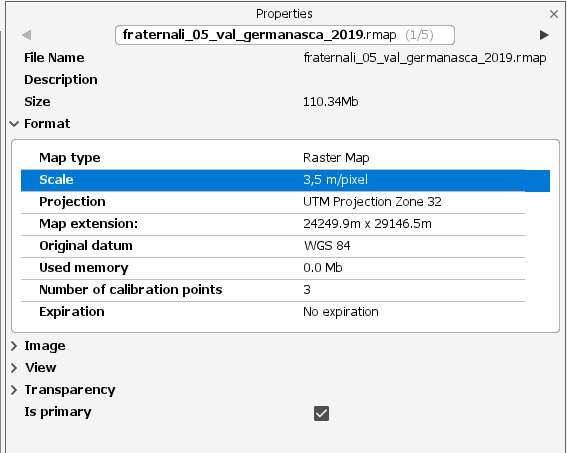

Format > Maßstab

In der Eigenschaft Maßstab wird der Wert in Metern/Pixel angegeben, also wie viele Meter des realen Geländes jeder Pixel des Bildes abdeckt.

Um sich eine Vorstellung zu machen, kann man den klassischen Papierkartenmaßstab annähernd durch Multiplikation mit 10.000 ermitteln.

Beispiel:

• Eine Karte mit 2,5 m/Pixel entspricht ungefähr einer Karte im Maßstab 1:25.000.

• Eine Karte mit 100 m/Pixel entspricht einer Karte im Maßstab 1:1.000.000.

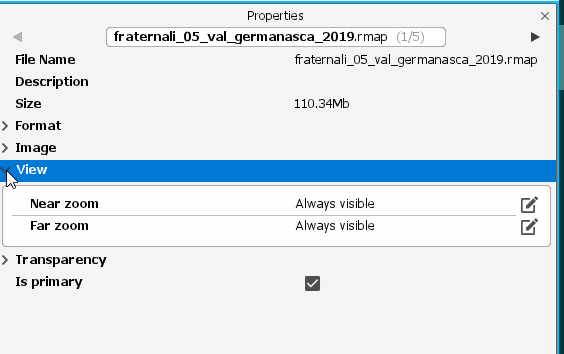

Ansicht > Naher-/Entfernter

Land ermöglicht es, einzustellen, wann eine Rasterkarte abhängig vom Zoomlevel angezeigt oder ausgeblendet wird. Dies ist nützlich, um verschiedene Karten zu kombinieren und die Navigation zu erleichtern.

Standardmäßig sind alle Karten als „immer sichtbar“ konfiguriert, aber fortgeschrittene Nutzer können diese Stufen anpassen, um die Koordination zwischen den Ebenen zu verbessern.

• Naher zoom: Die Karte wird automatisch ausgeblendet, wenn stark hineingezoomt wird.

  Beispiel: Wenn wir eine Karte im Maßstab 1:100.000 und darunter eine im 1:25.000 haben, können wir die erste so einstellen, dass sie beim Hineinzoomen verschwindet, sodass die detailliertere Karte sichtbar wird.

• Entfernter zoom: Die Karte wird ausgeblendet, wenn die Ansicht herausgezoomt wird.

  Beispiel: Eine sehr detaillierte Karte kann so eingestellt werden, dass sie beim Herauszoomen verschwindet, damit stattdessen eine allgemeinere Karte mit geringerer Auflösung angezeigt wird.

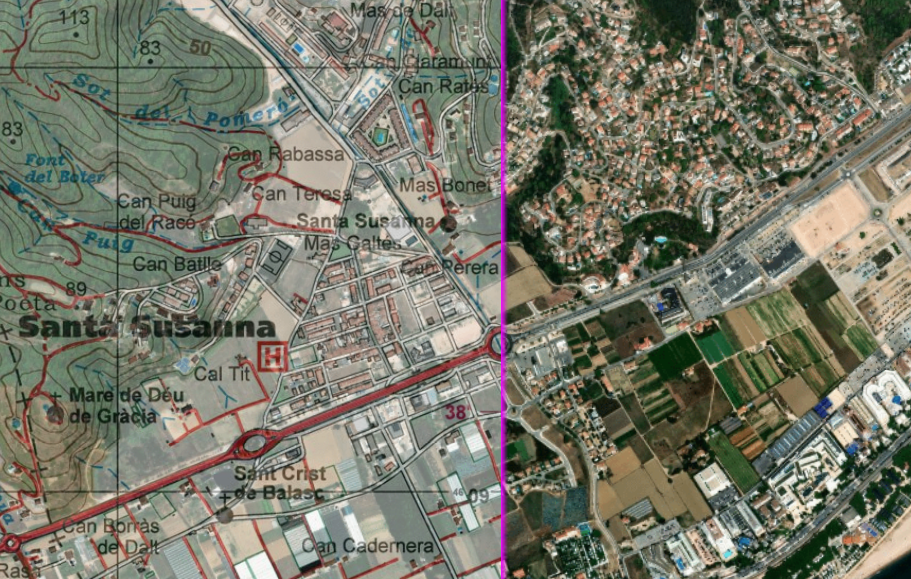

Transparenz

Rasterkarten erlauben die Einstellung der Transparenz, was das Kombinieren mit anderen Karten oder Daten erleichtert.

• Allgemeiner Transparenzgrad: Wird auf das gesamte Bild angewendet und bleibt für zukünftige Öffnungen der Karte erhalten.

• Transparenz nach Farbe (fortgeschritten): Ermöglicht es, eine bestimmte Farbe der Karte transparent zu machen, zum Beispiel das Weiß der Ränder oder der datenfreien Bereiche. Dies erleichtert das Überlagern der Karte, ohne Informationen anderer Karten zu verdecken.

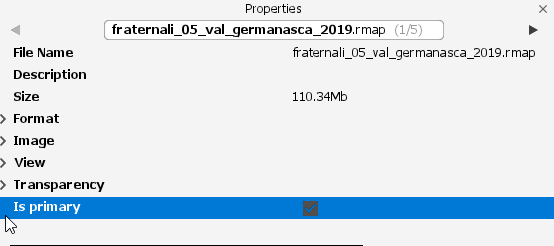

Primärkarte

Wenn mehrere Karten und Daten in Land geöffnet sind, kann jede in einem unterschiedlichen Koordinatensystem vorliegen. Die primäre Karte bestimmt das Referenzsystem für alle Karten.

Das bedeutet:

• Die primäre Karte definiert die Projektion und die Basis-Koordinaten.

• Die anderen Karten und Daten werden automatisch an dieses System angepasst, damit sie korrekt auf dem Bildschirm angezeigt werden.
