Erstellen einer routingfähigen Karte aus Tracks



In Land können Sie Ihre eigenen routbaren Karten erstellen. Dies ist besonders nützlich, um eine detaillierte Karte Ihrer Umgebung zu haben, die Ihnen eine einfache Navigation ermöglicht.

Die Möglichkeiten sind vielfältig und hängen davon ab, wie detailliert Sie Ihre Karte gestalten möchten. Zudem können Sie die Karte im Laufe der Zeit weiter verbessern.

Sie können Wege kategorisieren, Pfade markieren, technische Wege kennzeichnen, Points of Interest (POI) hinzufügen und sogar eingeschränkte Bereiche oder zu meidende Felder angeben.



Routen vorbereiten

Wir beginnen die Karte, indem wir die ersten Wege basierend auf den bereits vorhandenen Routen hinzufügen.

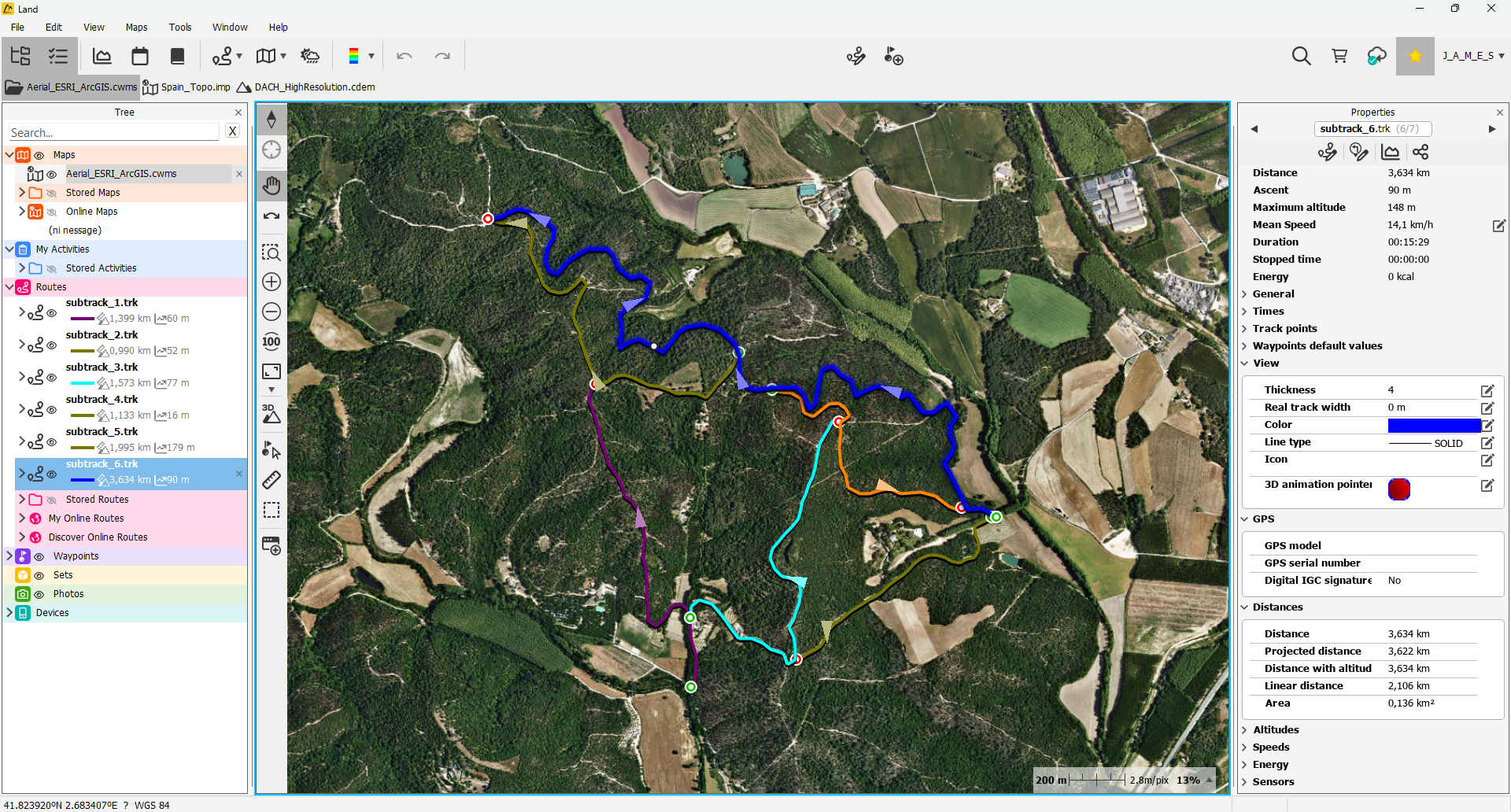

Zurzeit habe ich 6 Routen, die ich abgefahren bin.

Ich hatte vorher eine Sicherung dieser Routen erstellt und diese in einem separaten Ordner gespeichert.



Die Karte erstellen

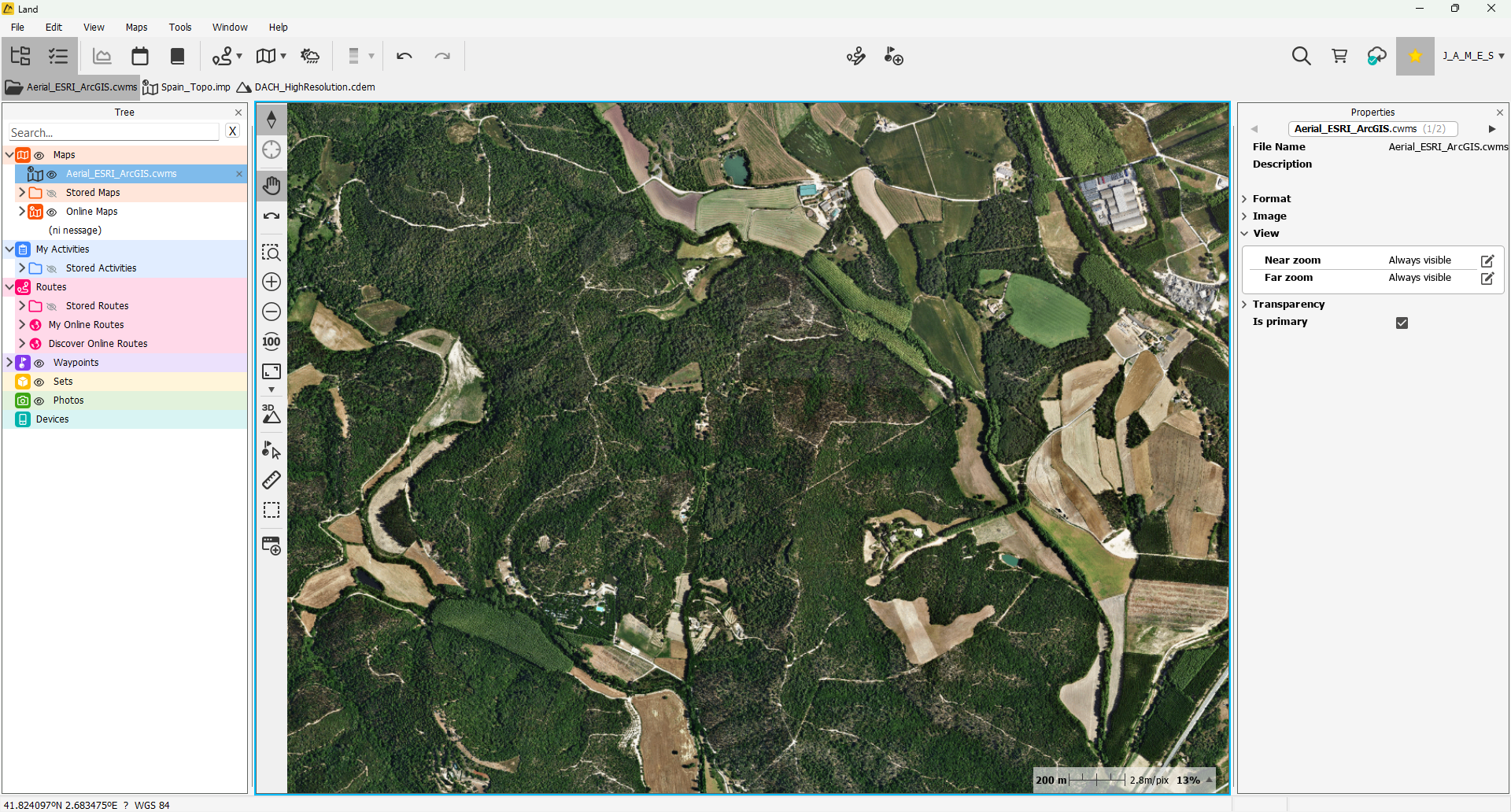

Ich schließe alle in Land geöffneten Routen, um den Bildschirm sauber zu halten und nur die Karte anzuzeigen, zum Beispiel ein Orthofoto.

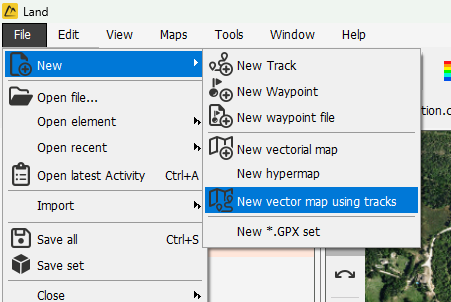

In Land wähle ich die Option:





Ich wähle den Ordner aus, in dem ich die Karten für diese Karte habe.

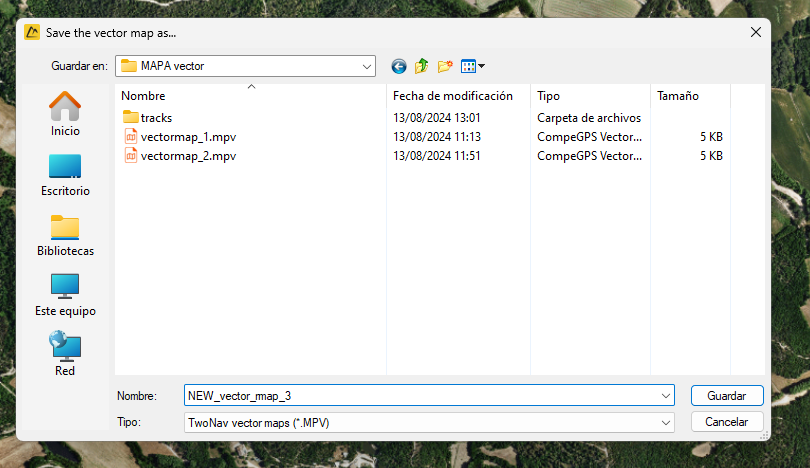

Es wird gefragt, wo ich die neue Karte speichern möchte:

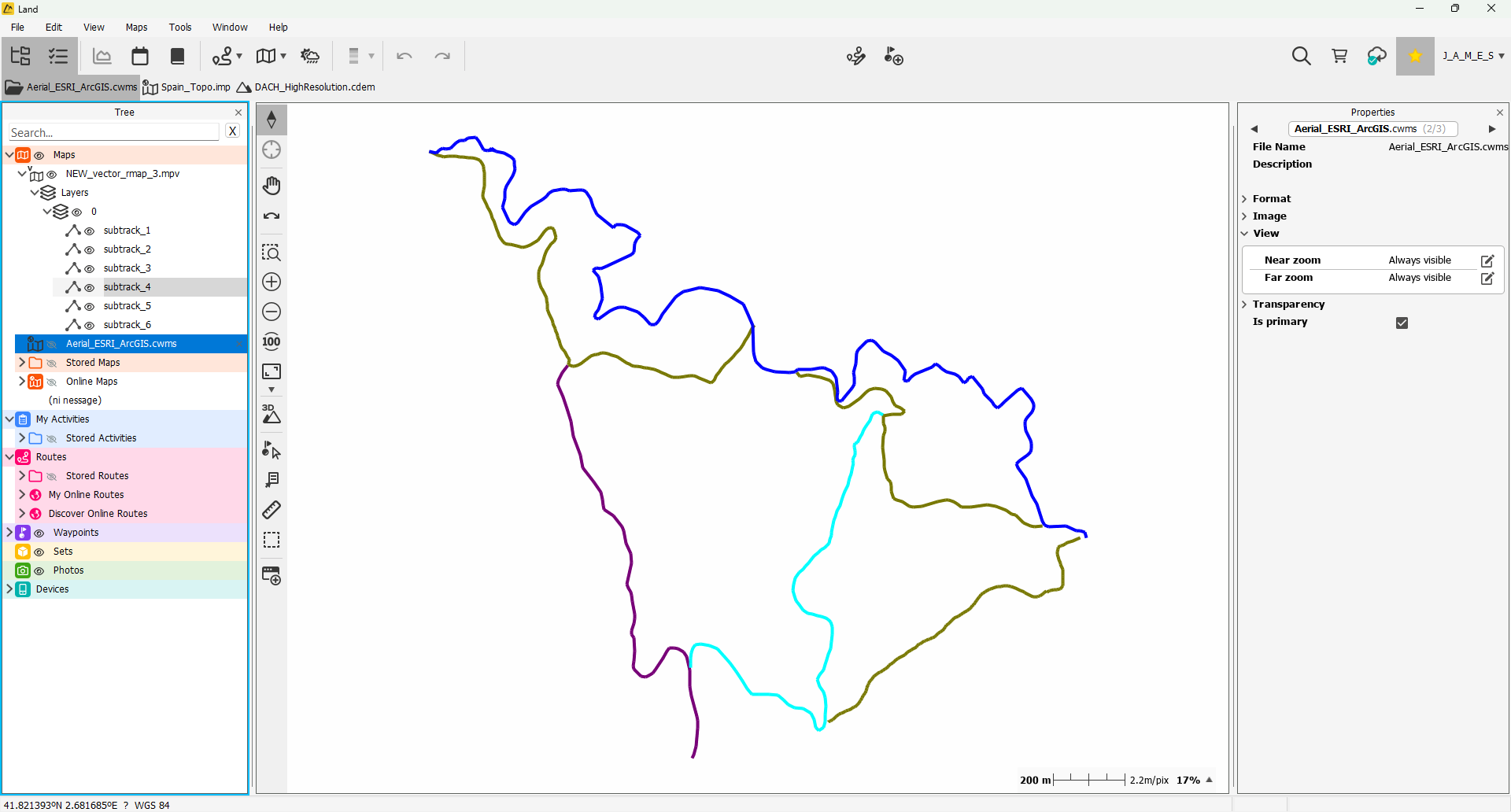

Jetzt habe ich die Karte mit den Vektoren der Routen, die ich im Ordner hatte:





Schichten organisieren



Im Datenbaum sehe ich, dass eine Schicht namens "0" erstellt wurde, die die Vektoren enthält:



Eine Vektorkarte besteht aus Schichten, und wir können mehrere Schichten erstellen, um verschiedene Informationen zu organisieren.

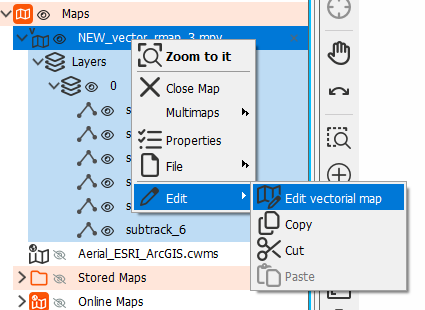

Um die erstellte Karte zu bearbeiten, wechseln wir in den Bearbeitungsmodus der Karte:





Jede Schicht hat ihre eigenen Eigenschaften; einfach die Schicht auswählen, und Sie sehen die Eigenschaften im Eigenschaftenfenster.

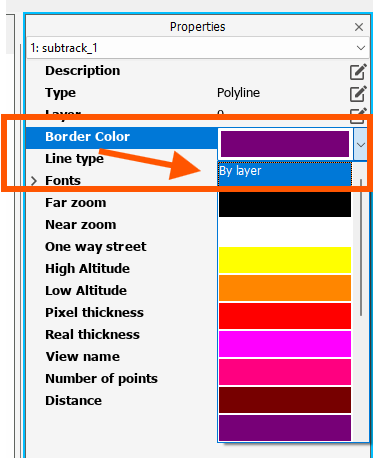

Jetzt haben die Vektoren die Anzeigeeigenschaften der Routen, die ich hatte, aber ich möchte, dass diese Eigenschaften von der Schicht geerbt werden. Daher wähle ich alle Vektoren im Baum aus und ändere diese Eigenschaft, indem ich sie auf "pro Schicht" setze:

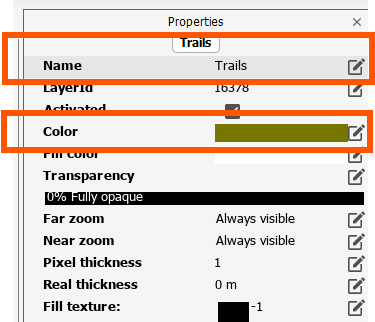

Jetzt übernehmen die Vektoren die Eigenschaften der Schicht. Ändern wir den Namen und die Farbe der Vektoren in dieser Schicht; denken Sie daran, die Schicht im Datenbaum auszuwählen, um ihre Eigenschaften zu sehen.

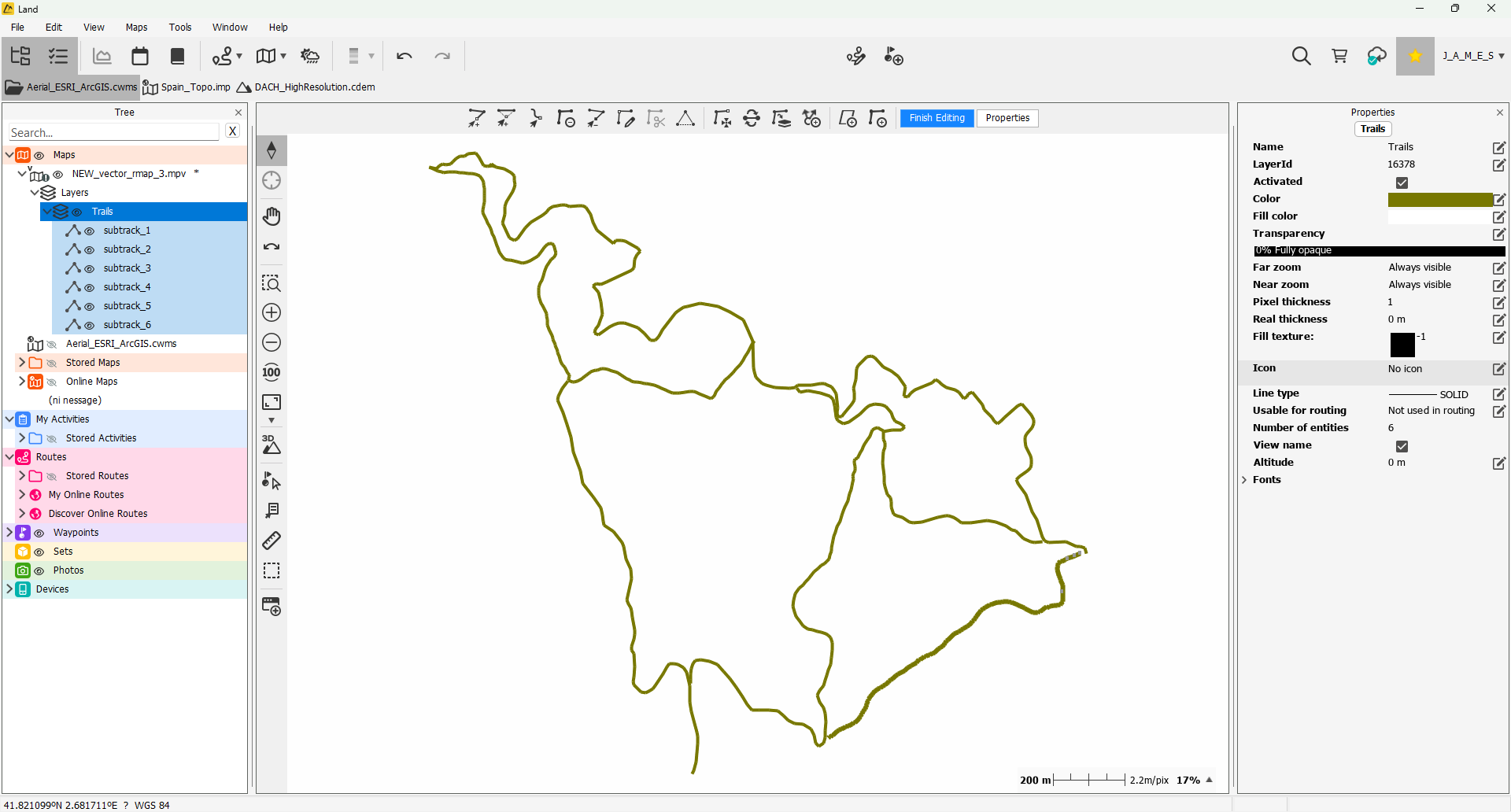

So sieht die Karte jetzt aus:

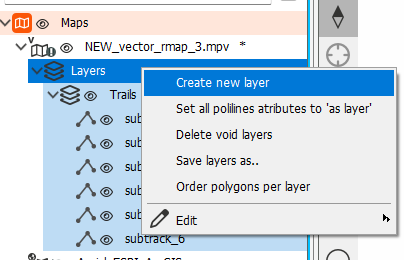

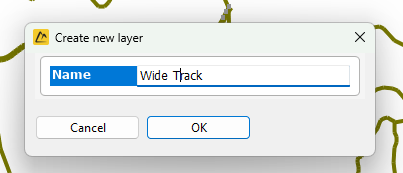

Da ich zwei Kategorien von Wegen haben möchte, erstelle ich eine neue Schicht für breitere Wege, auf denen ein Auto fahren könnte:







Jetzt habe ich zwei Schichten in der Karte:

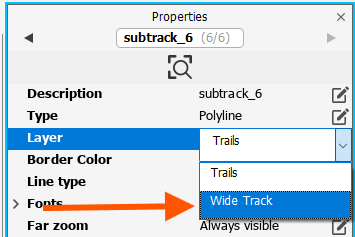

Es ist Zeit, die Vektoren der breiteren Wege in ihre entsprechende Schicht zu verschieben. Dies geschieht über die Eigenschaften der Vektoren, also wähle ich die Vektoren aus, von denen ich weiß, dass sie breitere Wege darstellen, und ändere diese Eigenschaft in ihren Eigenschaften, um sie in eine Schicht zu verschieben:





So sieht der Baum jetzt aus:

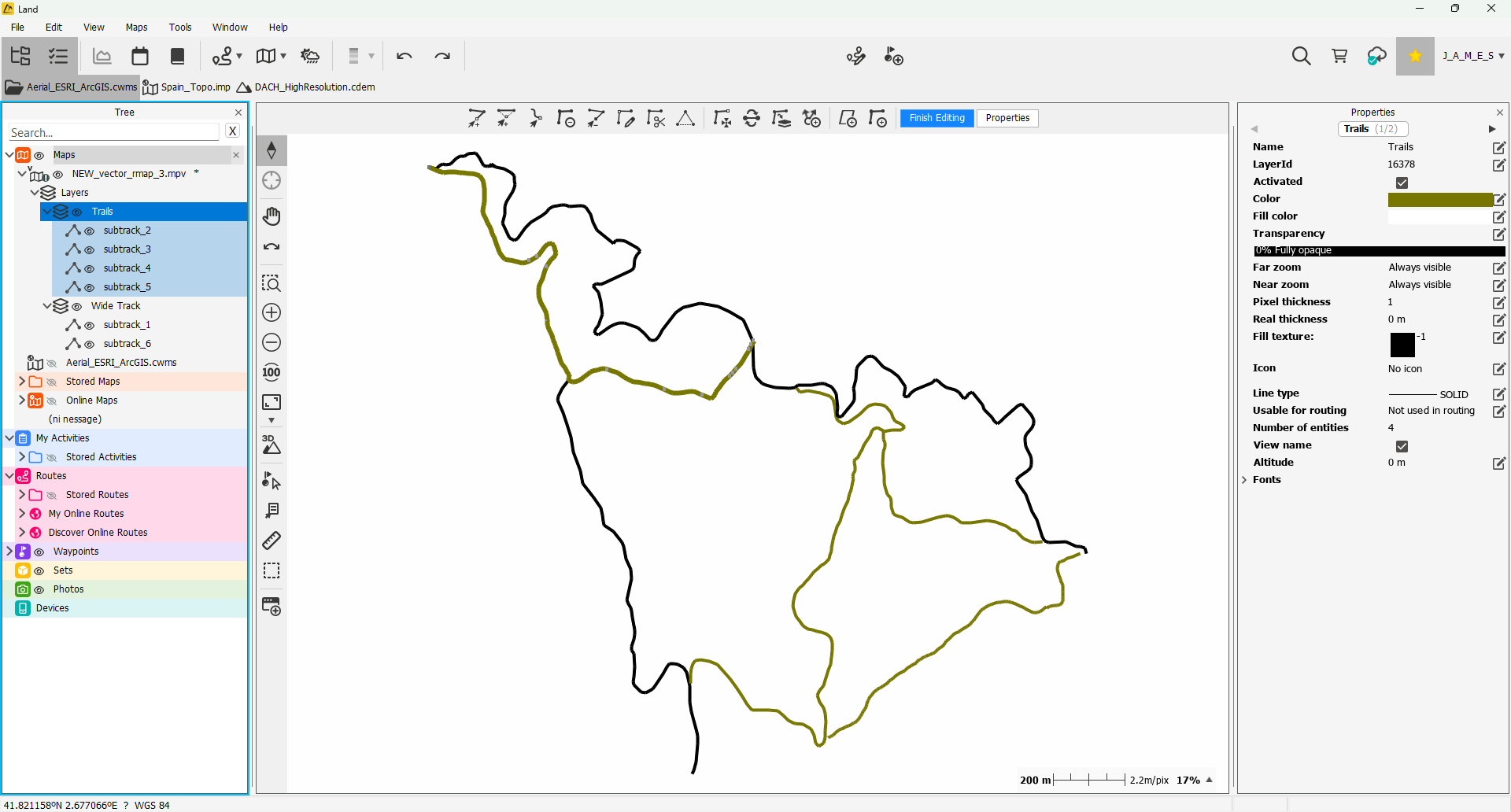

Und so sieht die Karte aus:





Schichten anpassen

Wir können das Aussehen jeder Kategorie über die Schichteigenschaften anpassen. Wählen Sie die Schicht aus und passen Sie ihr Aussehen an, indem Sie mit den verschiedenen Eigenschaften im Eigenschaftenfenster experimentieren.

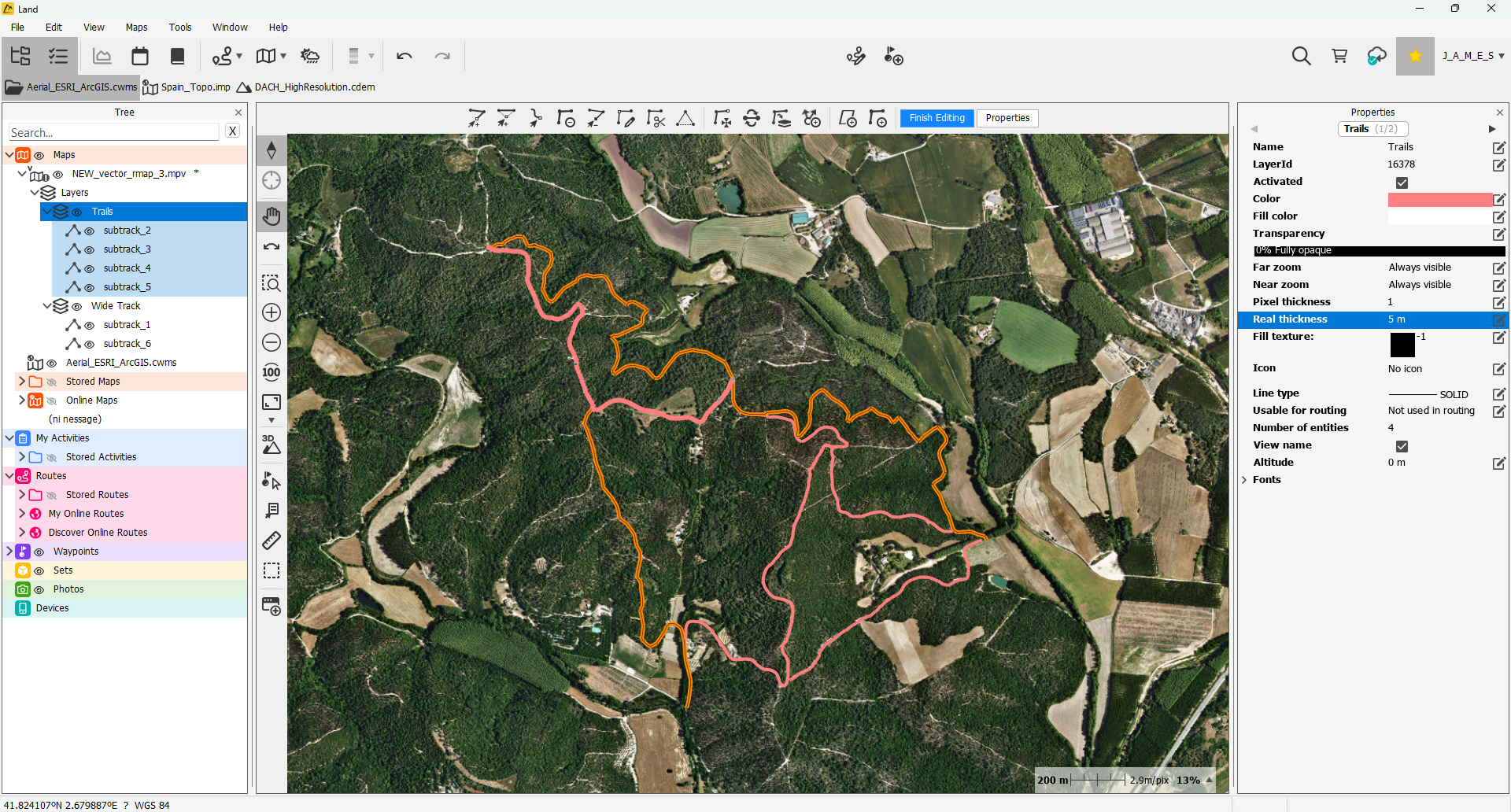

So habe ich sie konfiguriert:





Vektoren in routbare Wege umwandeln



Jetzt haben wir die zwei angepassten Kategorien, aber es ist noch keine routbare Karte.

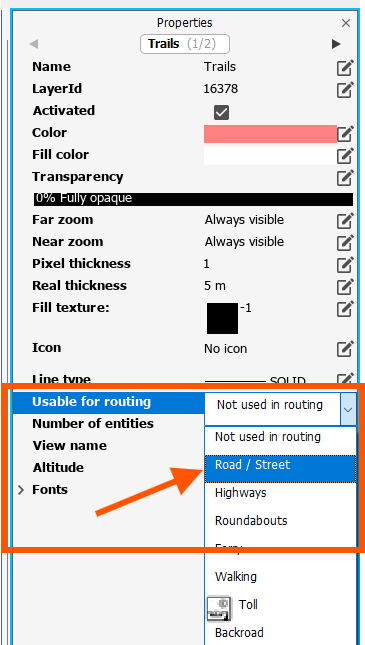

Um sie routbar zu machen, müssen wir zunächst eine Eigenschaft der Schicht ändern, um später die Verbindungsknoten zwischen den Vektoren erstellen zu können.







Vergessen Sie nicht, diese Eigenschaft für alle Schichten zu ändern, die Wege darstellen.



Verbindungsknoten erstellen

Um die Vektorkarte in eine routbare Karte umzuwandeln, müssen wir Verbindungsknoten zwischen allen Vektoren erstellen.

Es ist wichtig zu überprüfen, dass alle Punkte der Schichten nicht zu weit voneinander entfernt sind, da Land sonst keine Verbindung zwischen ihnen erstellt.

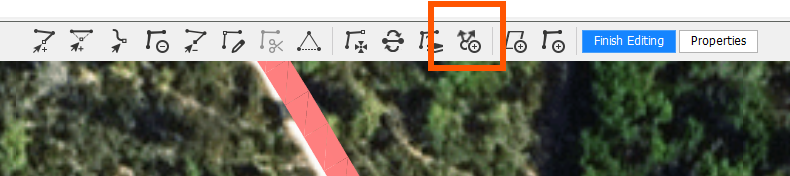

Um die Knoten zu erstellen, klicken Sie auf das Werkzeug "Netzwerkinformationen erstellen" in der Bearbeitungswerkzeugleiste:

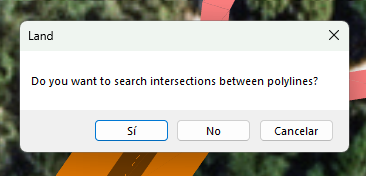

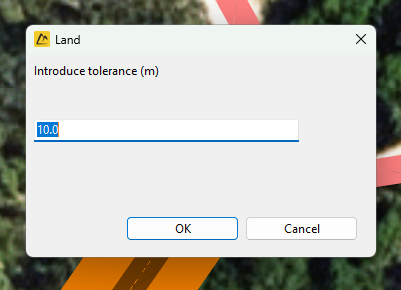

Es wird nach dem Toleranzabstand gefragt, um die Verbindungen zu erstellen:







Wir sagen Ja, und unsere routbare Karte ist erstellt.

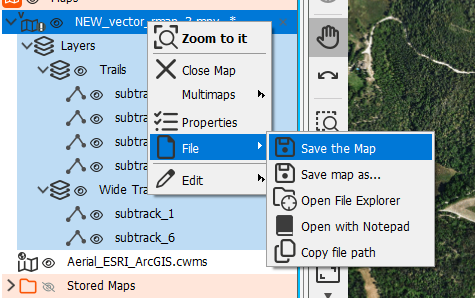

Vergessen Sie nicht, die Karte zu speichern:





Karte bereit zur Verwendung



Jetzt haben wir unsere Karte, die mit dem Fast Track-Tool oder auf unserem GPS als routbare Karte verwendet werden kann!







Es wird empfohlen, die Karte zu testen, da einige Verbindungen möglicherweise nicht erstellt wurden, wenn der Abstand zwischen den Punkten zu groß ist. In diesem Fall beheben Sie es und erstellen Sie die Netzwerkinformationen erneut.
