Calibrar mapas (Convertir una imagen en un mapa digital)

De entre todos tus mapas, estamos seguros que aún guardas algún mapa en papel que no estás dispuesto a tirar. Si es así, tal vez sea el momento que lo conviertas a formato digital con la ayuda de Land, así podrás usarlo en otros dispositivos. Es más fácil de lo que crees, sigue estas instrucciones:

1 - Empieza por escanear tu mapa papel, puedes escanearlos por partes, o incluso, pedir ayuda profesional.


2 - A partir de este momento, tu mapa ya es digital. Pulsa ‘Menú principal > Mapas > Calibrar imagen’ para calibrarlo.

3 - Selecciona el mapa que deseas calibrar, Land te permite trabajar con los siguientes formatos:

4 - A continuación se ejecutará el editor de calibración, rellena toda la información requerida en 'Proyección':

• Proyección: Los mapas son representaciones aproximadas de la superficie de la tierra en una superficie plana. La creación de cualquier mapa utiliza un método que asocia cada punto de la superficie de la tierra con un punto dibujado en el mapa. Existen diferentes sistemas cartográficos para hacer esta asociación en función de las áreas que cubren. En caso de no saber la proyección de tu mapa, selecciona ‘Automático’. Land utilizará UTM, por ser la proyección más comunmente usada en el mundo.

• Datum: Los datums se utilizan para traducir las posiciones de los elementos (waypoints/rutas) a su posición exacta en la tierra. Estos sistemas de referencia son de gran utilidad debido a que la tierra es un elipsoide imperfecto.

5 - Si lo deseas, puedes eliminar los bordes y la leyenda del mapa quedándote sólo con el área del mapa. Es muy recomendable usar mapas sin leyenda, las leyendas alrededor de los mapas suelen romper la continuidad de la orografía. Esta operación se realiza generalmente para eliminar el marco que rodea el mapa y así hacerlo encajar perfectamente junto al resto de los mapas.

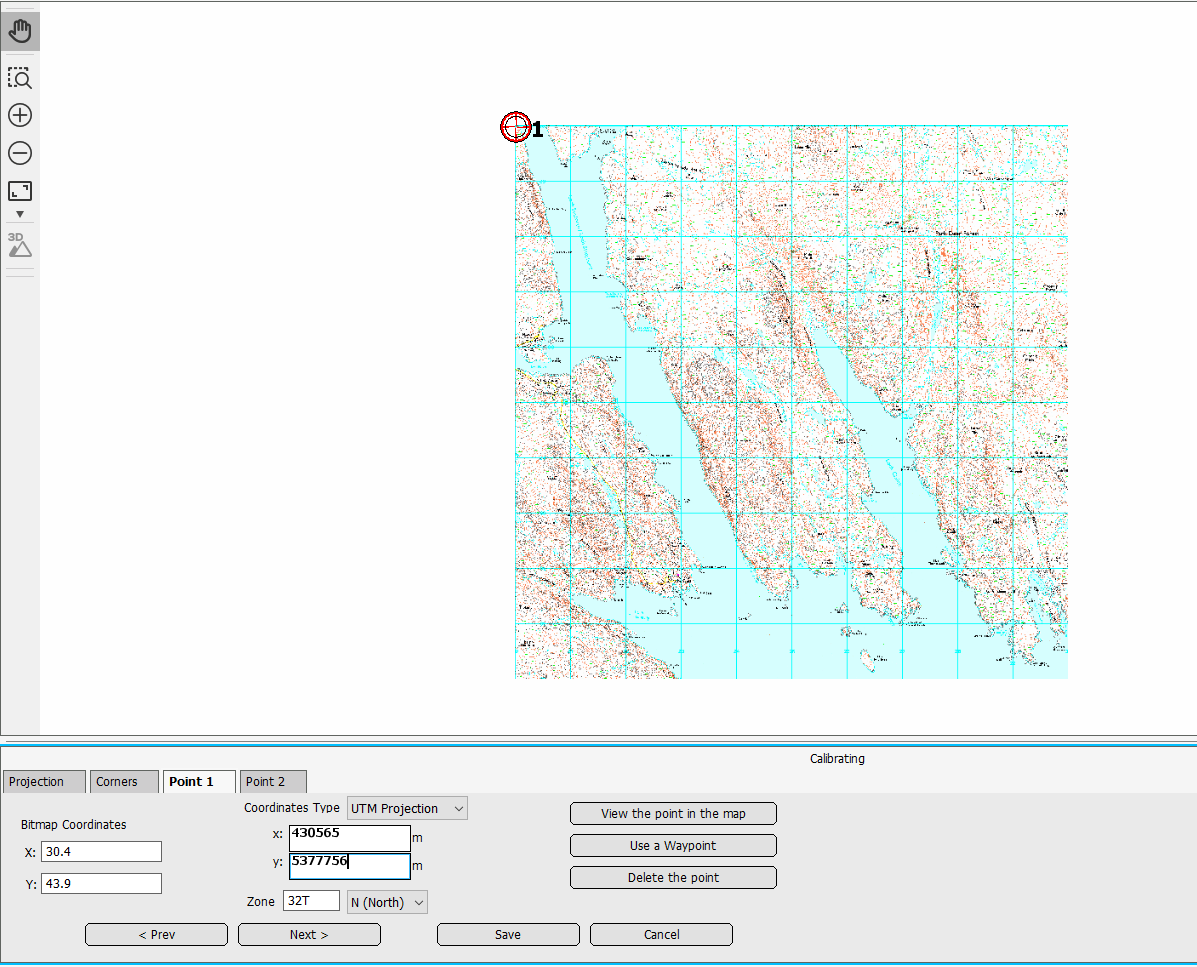

6 - Posiciona tu mapa encima la superficie terrestre. Para hacerlo deberás fijar como mínimo 2 coordenadas de tu mapa en el mapamundi de debajo. En 'Punto 1', escribe la información relacionada con el primer punto de calibración.

Para cada punto necesitas dos datos:

• Coordenadas imagen → la posición dentro de la imagen

• Coordenadas reales (mapa) → la posición geográfica del mismo punto

Para añadir las coordenadas imagen simplemente haz clic en el mapa en el punto exacto que quieres usar (por ejemplo, un cruce de carreteras, una cima, etc.).

Nota: Si  las Coordenadas imagen está vacío → la calibración siempre fallará, aunque las coordenadas sean correctas.

7 - Repite el mismo procedimiento para el segundo punto de calibración en 'Punto 2'. Land localizará la posición exacta del mapa uniendo la información dada por el mapa de bits (mapa) junto al sistema de coordenadas del sofware.

8 - Es recomendable utilizar un mínimo de 3 puntos de calibración con el fin de obtener una calibración precisa. Para incluir más puntos de calibración clique en ‘Crear punto adicional’.

9 - Land georeferenciará automáticamente la posición exacta de tu mapa en el globo terráqueo. Para finalizar, pulsa 'Guardar mapa'.

Revisar la calibración de un mapa

Si superpones un waypoint, una ruta o un track sobre un mapa calibrado y notas que estas referencias aparecen movidas o fuera de lugar, es muy posible que la calibración del mapa no sea correcta. En estos casos, no necesitas volver a escanear el mapa ni repetir todo el proceso de calibración, simplemente sigue estas instrucciones:

1 - En la ventana del mapa, abre el menú contextual en el mapa que quieres mover.

2 - Selecciona "Mover calibración del mapa" y ajusta la ubicación indicando la variación en los ejes X (abscisas) e Y (ordenadas).
