Vue 3D dans Land

La vue 3D de Land offre une représentation plus réaliste du terrain, idéale pour planifier des itinéraires avec précision et mieux comprendre l’environnement géographique. Grâce à la combinaison d’une carte 2D avec des données de relief (DEM), Land est capable de transformer n’importe quelle carte plane en une visualisation tridimensionnelle.

Dans ce guide, vous apprendrez comment activer la vue 3D, comment y naviguer et quels outils supplémentaires vous pouvez utiliser pour exploiter toutes ses possibilités.

Prérequis

Pour que la visualisation 3D fonctionne correctement, vous avez besoin de deux cartes : la carte 2D et la carte de relief (DEM).

Land ouvrira automatiquement la carte de relief en ligne par défaut. Sans ces données, la vue 3D n’affichera pas d’élévation ni de volume du terrain.

Astuce rapide : si vous ne souhaitez pas utiliser le relief en ligne ou si vous ne disposez pas encore des données de relief, vous pouvez les télécharger gratuitement depuis cette page Reliefs 3D

Comment activer la vue 3D

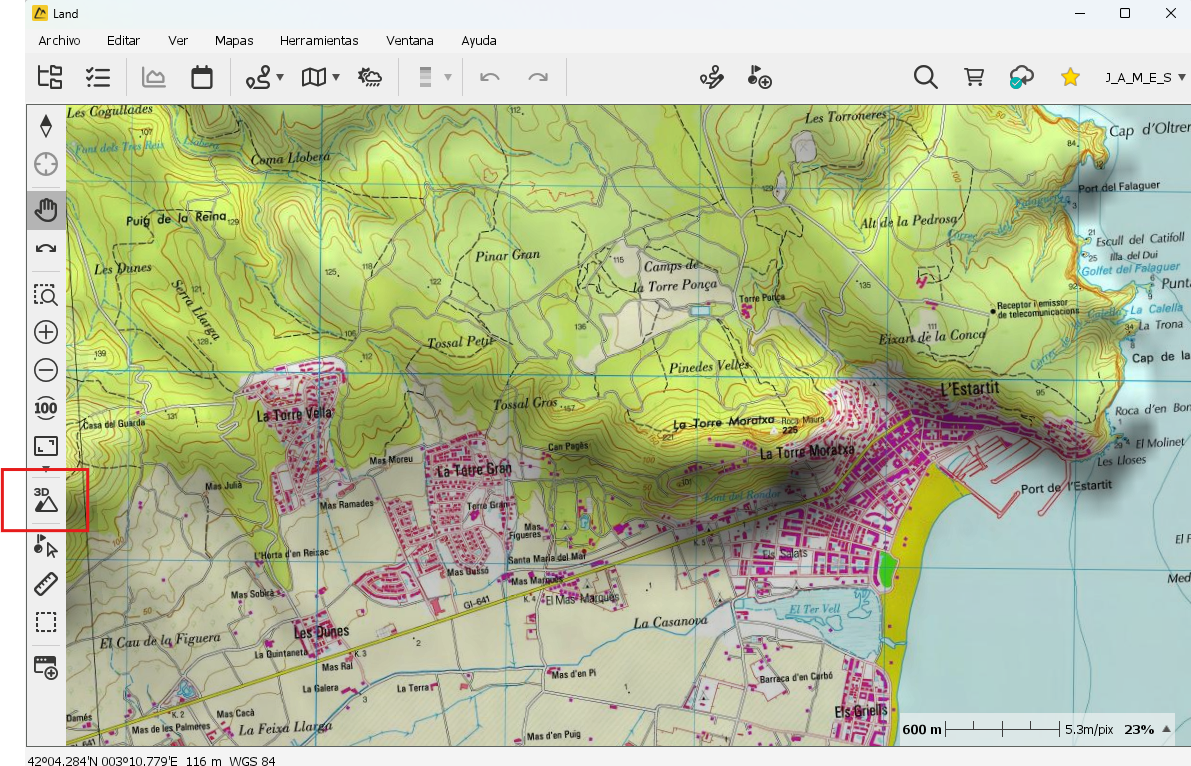

Vous pouvez activer le mode 3D en cliquant sur le bouton 3D situé dans la barre d’outils. Ainsi, la carte passe d’une vue zénithale (2D) à une perspective tridimensionnelle du terrain.

Navigation en mode 3D

En vue 3D, vous pouvez explorer librement et précisément le terrain en utilisant la souris ou le gadget 3D.

Contrôles avec la souris

• Bouton gauche : déplacer le terrain (panoramique).
• Bouton droit : faire pivoter la vue.
• Molette : zoom avant/arrière.
• Maintenir la molette : déplacer rapidement la vue 3D vers le haut ou le bas.

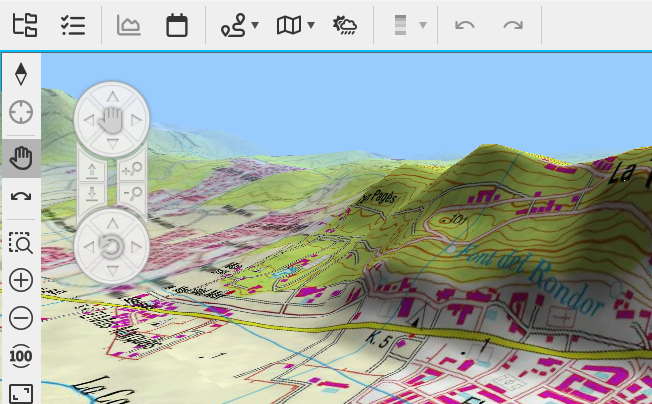

Gadget 3D

Land dispose d’un gadget spécial qui facilite la navigation en 3D.

Avec lui, vous pouvez :

• Déplacer le terrain sans utiliser les boutons de la souris.
• Faire pivoter la vue plus précisément.
• Contrôler le zoom de manière rapide et confortable.

Astuce : si, en revenant à la vue 2D, la carte reste pivotée, utilisez le bouton « Nord » pour rétablir l’orientation d’origine.

Options et outils pour améliorer la vue 3D

Exagération des hauteurs

Vous pouvez exagérer verticalement le relief pour mettre en évidence les pentes peu visibles. Cette option est disponible dans le panneau de configuration 3D et utile pour les terrains plats ou peu contrastés.

Ombrage du terrain

L’ombrage génère un éclairage artificiel sur le relief, ce qui améliore la perception de la profondeur. Il peut être activé ou désactivé depuis les options de visualisation 3D ou depuis le menu : Affichage > Ombrage relief 3D

Modes de visualisation

En vue 3D, Land propose plusieurs modes de visualisation adaptés à vos besoins :

• Carte : affiche la carte en 2D projetée sur le relief 3D. Idéal pour visualiser des itinéraires avec les couleurs et détails de la carte d’origine.
• Surface lisse : représente le terrain avec une surface continue et adoucie, mettant en valeur les pentes sans montrer la grille sous-jacente.
• Fils de fer : affiche uniquement la grille du relief, utile pour analyser la précision et la géométrie du terrain.
• Fils + surface lisse : combine la grille avec la surface adoucie, offrant un équilibre entre détail et clarté.
• Fils + carte : combine la grille avec la carte d’origine, permettant de voir la structure du relief sans perdre les informations 2D.

Astuce rapide : changer de mode vous aide à analyser différents aspects du terrain : relief, géométrie et détails cartographiques.

Attention : les modes de visualisation affectent uniquement l’affichage du terrain ; les données de la carte restent inchangées.

Retour à la vue 2D

Vous pouvez revenir à la vue 2D classique à tout moment avec le même bouton 3D.

Si la carte reste pivotée, cliquez sur le bouton « Nord » pour restaurer l’orientation vers le nord.

Conclusion

La vue 3D dans Land est un outil puissant pour planifier et analyser des itinéraires en environnements réels. Assurez-vous de charger les données de relief et expérimentez avec les différents modes pour adapter l’affichage à vos besoins.
