La fenêtre graphique de Land est l’un des outils les plus puissants pour analyser en détail une ou plusieurs traces. Elle permet d’étudier l’altimétrie, la vitesse, la fréquence cardiaque, le rythme et d’autres paramètres enregistrés pendant l’activité. Utilisez le graphique pour détecter des sections clés de votre itinéraire : pentes raides, zones de récupération, erreurs de navigation…

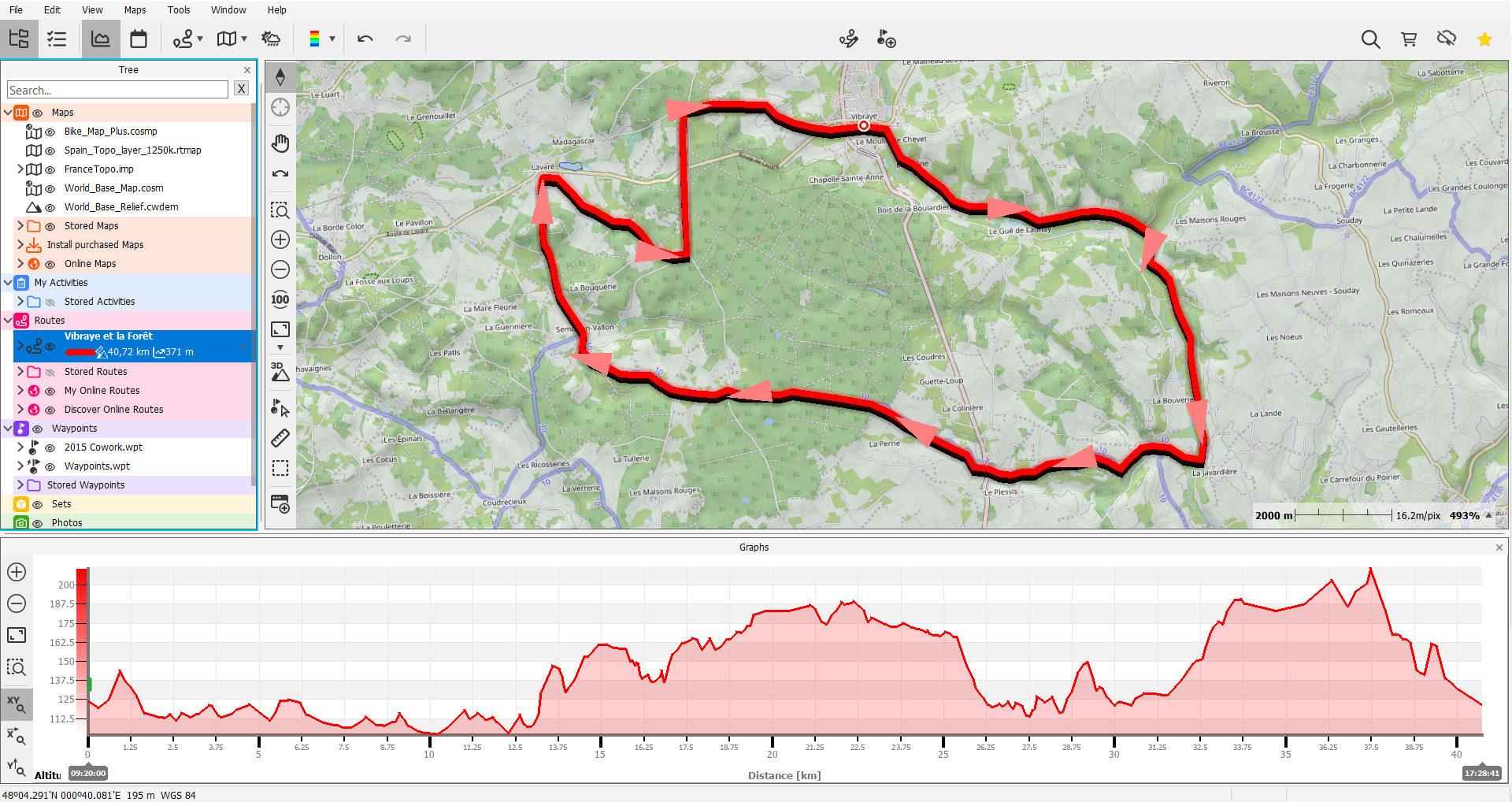

Ouvrir la fenêtre graphique

Pour ouvrir le graphique de la trace que vous souhaitez analyser, sélectionnez-la d’abord dans l’arborescence des données, puis utilisez l’une des options suivantes :

• Cliquez sur le bouton 'Fenêtre graphique' dans la barre d’outils.

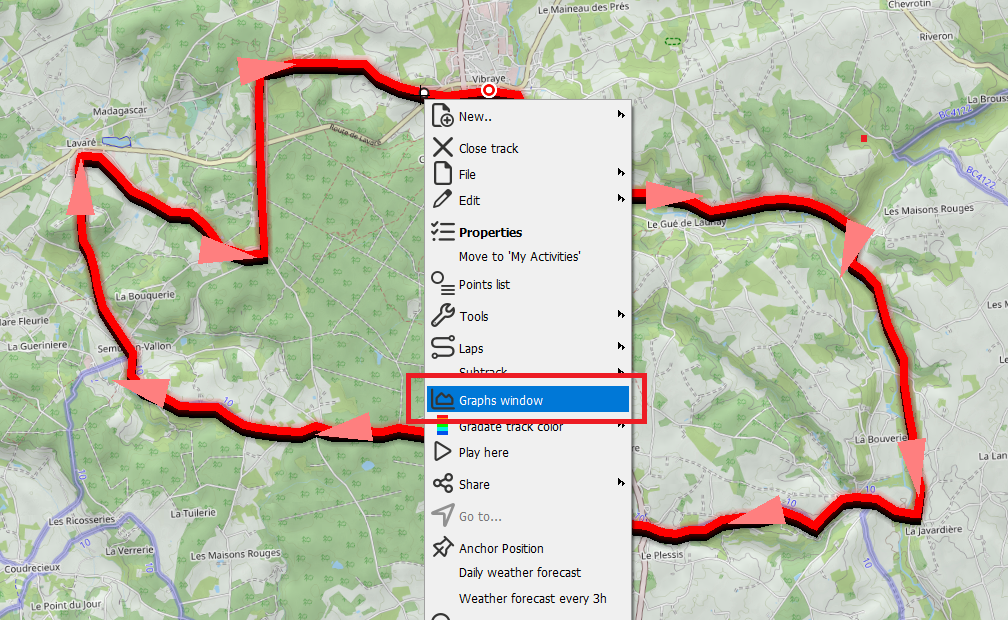

• Cliquez avec le bouton droit sur la trace et sélectionnez 'Fenêtre graphique' dans le menu contextuel.



Éléments du graphique

Marqueur

Le marqueur indique en permanence la distance ou le temps exact d’un point du graphique. En déplaçant la souris sur la courbe, le marqueur se met à jour pour afficher la position précise.

Point de référence

La fenêtre graphique est synchronisée avec la carte :

• Le point que vous indiquez sur le graphique s’affiche automatiquement sur la carte.




• Le point que vous sélectionnez sur la carte est mis en évidence dans le graphique.




En cliquant sur ce point, Land vous montrera des informations détaillées telles que la distance parcourue, l’heure et l’altitude du lieu.

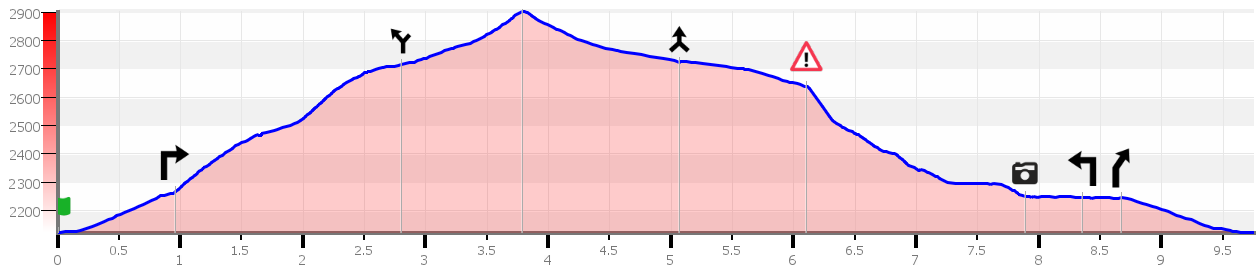

Points de Roadbook

Si votre trace inclut des points de roadbook (indications, avertissements ou notes de navigation), ceux-ci apparaîtront également sur le graphique, vous aidant à identifier leur position dans le profil de la route.

Actions sur le graphique

Depuis le menu contextuel

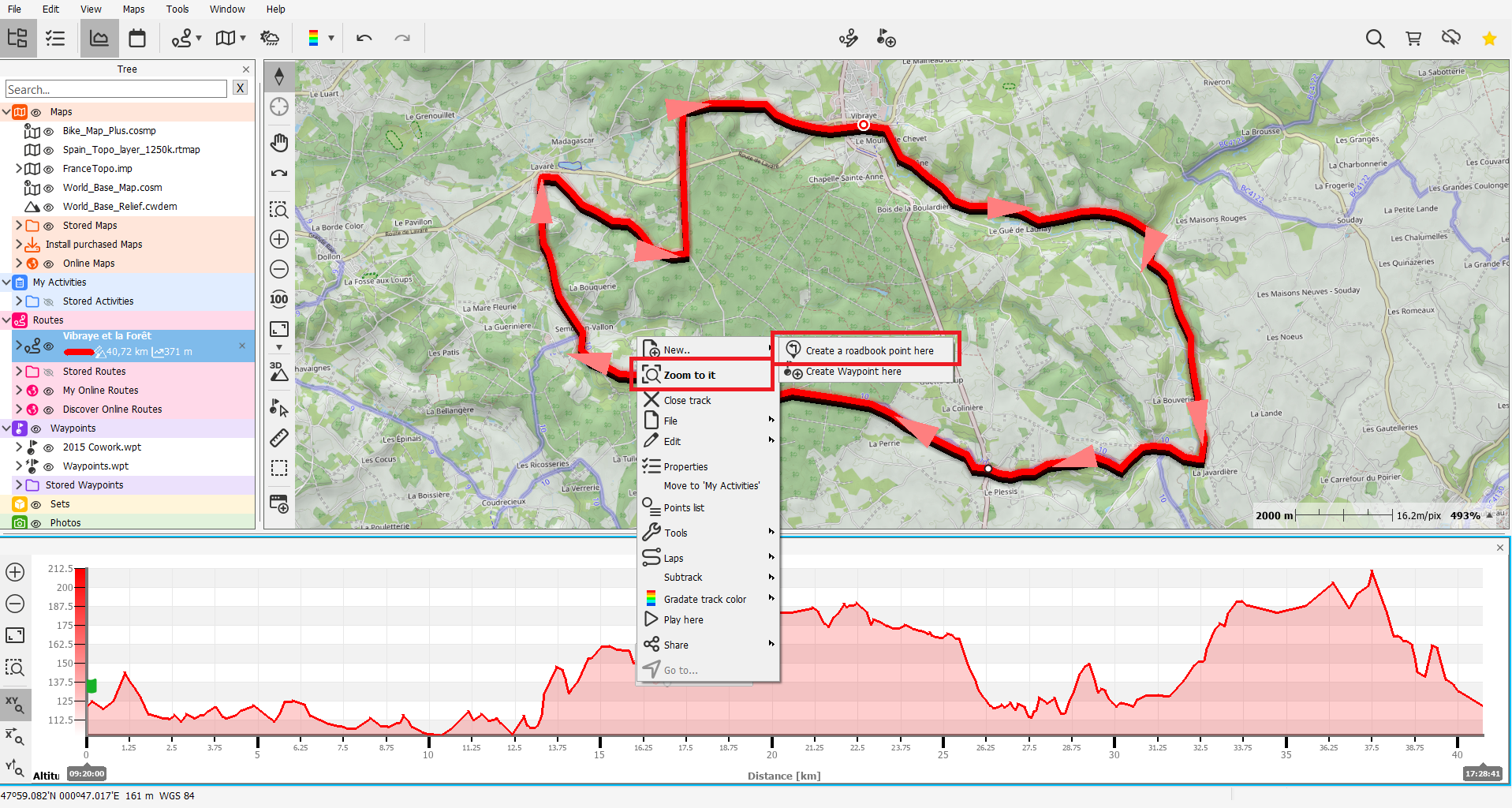

En cliquant avec le bouton droit sur un point de la trace dans le graphique, un menu contextuel s’ouvre, incluant des fonctions particulièrement utiles :

• Zoom ici : centre ce point sur la carte.

• Nouveau > Créer un point de roadbook : ajoute un nouveau point de roadbook directement à l’endroit indiqué.

Depuis la barre de boutons

Utilisez les boutons situés sur le côté du graphique pour effectuer un zoom sur une zone du graphique. Une fois le zoom effectué, vous pouvez vous déplacer latéralement sur le graphique en faisant glisser la souris. Si vous le souhaitez, vous pouvez également effectuer un zoom indépendant sur les axes X et Y.

Appuyez sur le bouton "Voir tout" pour retrouver la vue complète du graphique.

À propos des axes

Si, en plus d’analyser les données affichées par défaut (altitude/distance), vous souhaitez analyser d’autres données, vous pouvez personnaliser les paramètres affichés sur les axes X et Y du graphique en cliquant sur chaque axe ou depuis la configuration de Land en cliquant sur 'Fichier > Préférences > Affichage > Graphique' :

• Axe X : alterne entre temps ou distance.

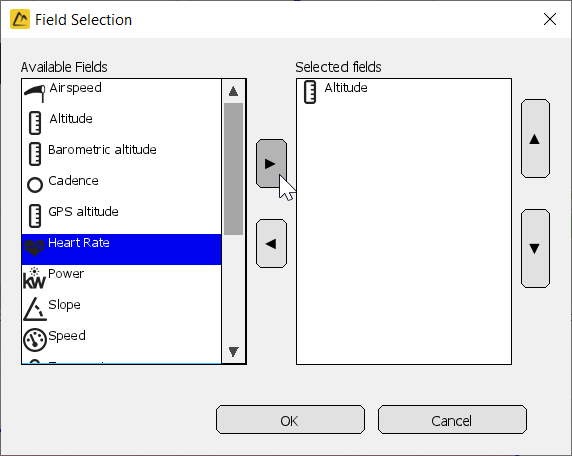

• Axe Y : permet d’afficher différents paramètres comme par exemple, altitude, vitesse, fréquence cardiaque, puissance… Pour ajouter ou retirer un paramètre, sélectionnez-le et utilisez les touches fléchées gauche/droite.

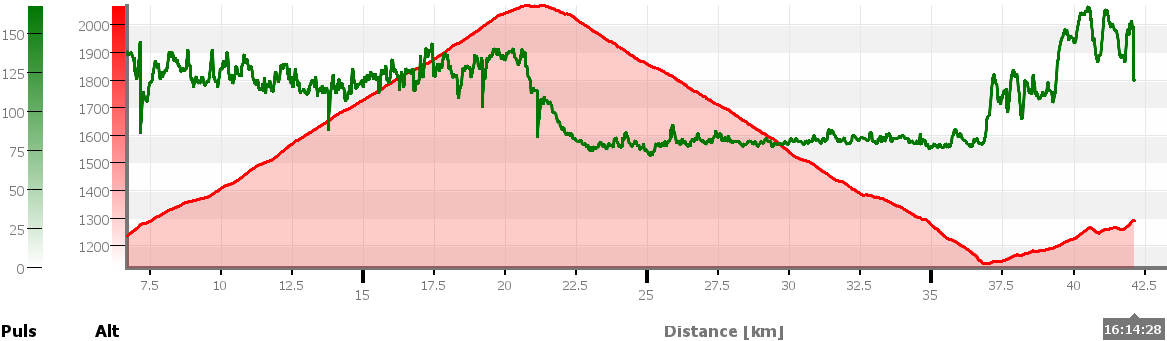

Graphiques multiparamètres

Il est possible d’afficher plusieurs paramètres à la fois sur l’axe Y. Par exemple, superposer l’altitude avec la fréquence cardiaque pour analyser comment le dénivelé a affecté votre performance physique.

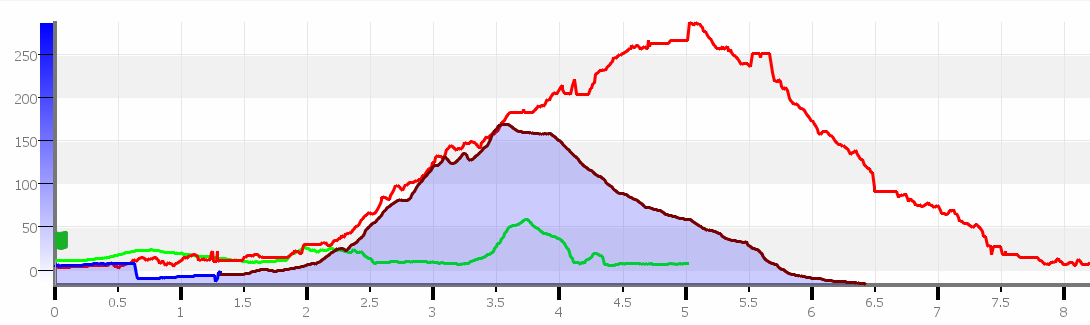

Multitrack

La fenêtre graphique affiche toutes les traces chargées et visibles. En cliquant sur une trace dans le graphique (ou dans l’arborescence), Land la mettra en évidence avec sa couleur et la remplira, facilitant la comparaison entre plusieurs parcours.

Si vous cachez la trace dans l’arborescence des données (désélectionner l’icône « œil »), la trace sera également masquée dans le graphique.
