Calibrer des cartes (Convertir une image en carte numérique)

Parmi toutes tes cartes, nous sommes sûrs que tu conserves encore une carte en papier que tu n’es pas prêt à jeter. Si c’est le cas, il est peut-être temps de la convertir en format numérique avec l’aide de Land, afin de pouvoir l’utiliser sur d’autres appareils. C’est plus simple que tu ne le penses, suis ces instructions :

1 - Commence par numériser ta carte papier. Tu peux la scanner par sections, ou même demander l’aide d’un professionnel.


2 - À partir de maintenant, ta carte est numérique. Appuie sur « Menu principal > Cartes > Calibrer l’image » pour la calibrer.

3 - Sélectionne la carte que tu souhaites calibrer. Land te permet de travailler avec les formats suivants :

4 - L’éditeur de calibration va ensuite s’ouvrir. Remplis toutes les informations requises dans « Projection » :

• Projection : Les cartes sont des représentations approximatives de la surface terrestre sur une surface plane. La création de toute carte utilise une méthode qui associe chaque point de la surface de la Terre à un point dessiné sur la carte. Il existe différents systèmes cartographiques selon les zones couvertes. Si tu ne connais pas la projection de ta carte, sélectionne « Automatique ». Land utilisera UTM, car c’est la projection la plus couramment utilisée dans le monde.

• Datum : Les datums sont utilisés pour traduire les positions des éléments (waypoints/itinéraires) vers leur position exacte sur la Terre. Ces systèmes de référence sont très utiles car la Terre est un ellipsoïde imparfait.

5 - Si tu le souhaites, tu peux supprimer les bordures et la légende de la carte pour ne conserver que la zone cartographique. Il est fortement recommandé d’utiliser des cartes sans légende, car les légendes autour des cartes cassent généralement la continuité de l’orographie. Cette opération est généralement réalisée pour éliminer le cadre entourant la carte et la faire s’ajuster parfaitement aux autres cartes.

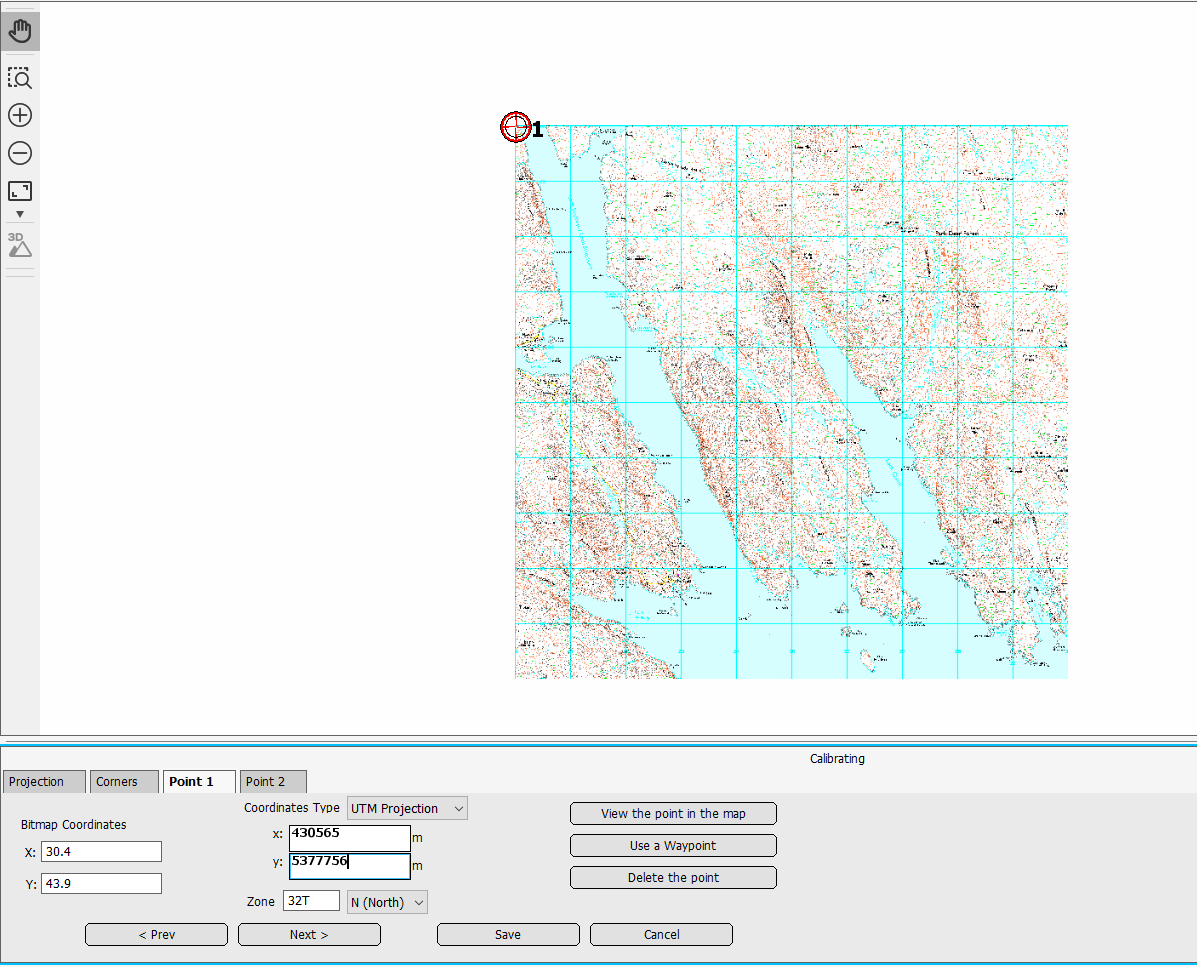

6 - Positionne ta carte sur la surface terrestre. Pour cela, tu dois définir au minimum 2 coordonnées de ta carte sur le planisphère situé en dessous. Dans « Point 1 », saisis les informations liées au premier point de calibration.

Pour chaque point, tu as besoin de deux données :

• Coordonnées image → la position dans l’image
• Coordonnées réelles (carte) → la position géographique du même point

Pour ajouter les coordonnées image, il te suffit de cliquer sur la carte au point exact que tu veux utiliser (par exemple, un carrefour, un sommet, etc.).

Note : Si les Coordonnées image sont vides → la calibration échouera toujours, même si les coordonnées réelles sont correctes.

7 - Répète le même procédé pour le second point de calibration dans « Point 2 ». Land localisera la position exacte de la carte en combinant les informations fournies par l’image (carte bitmap) avec le système de coordonnées du logiciel.

8 - Il est recommandé d’utiliser au minimum 3 points de calibration afin d’obtenir un résultat précis. Pour inclure plus de points, clique sur « Créer un point supplémentaire ».

9 - Land géoréférencera automatiquement la position exacte de ta carte sur le globe terrestre. Pour terminer, appuie sur « Enregistrer la carte ».

Vérifier la calibration d’une carte

Si tu superposes un waypoint, un itinéraire ou une trace sur une carte calibrée et que tu constates que ces références apparaissent décalées ou mal positionnées, il est très probable que la calibration de la carte soit incorrecte. Dans ces cas, tu n’as pas besoin de rescanner la carte ni de répéter tout le processus de calibration. Suis simplement ces instructions :

1 - Dans la fenêtre de la carte, ouvre le menu contextuel sur la carte que tu veux déplacer.

2 - Sélectionne « Déplacer la calibration de la carte » et ajuste l’emplacement en indiquant la variation sur les axes X (abscisses) et Y (ordonnées).
