Propriétés des cartes raster (image)

Les cartes raster sont des images calibrées pour être utilisées comme cartes numériques. Elles fonctionnent comme une photographie du terrain associée à des coordonnées géographiques.

En plus des cartes raster, l'autre grand type de cartes est celui des cartes vectorielles. Nous parlerons des propriétés des cartes vectorielles dans cet autre article.

Dans la fenêtre des propriétés d'une carte raster, on peut consulter et ajuster plusieurs paramètres importants. Nous expliquons ci-dessous les plus remarquables :

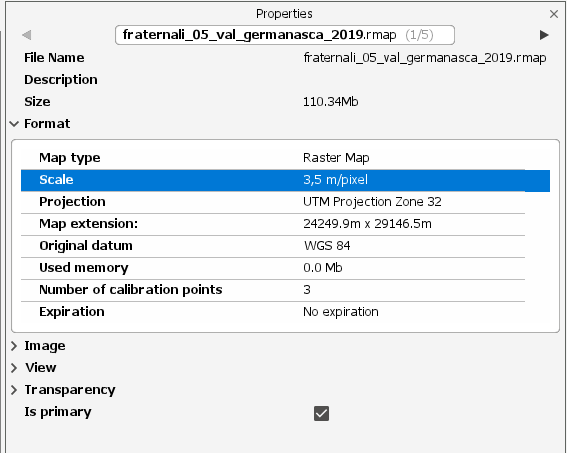

Format > Échelle

Dans la propriété Échelle, on indique la valeur en mètres/pixel, c’est-à-dire combien de mètres du terrain réel couvre chaque pixel de l’image.

Pour se faire une idée, on peut approximer à l’échelle classique des cartes papier en multipliant par 10 000.

Exemple :

• Une carte de 2,5 m/pixel correspond approximativement à une carte à l’échelle 1:25 000.

• Une carte de 100 m/pixel équivaudrait à une carte à l’échelle 1:1 000 000.

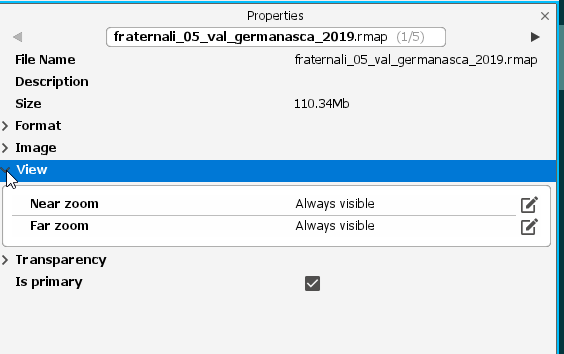

Vues> Zoom avant/arrière

Land permet de configurer quand une carte raster est affichée ou masquée selon le niveau de zoom. Cela est utile pour combiner différentes cartes et faciliter la navigation.

Par défaut, toutes les cartes sont configurées comme « toujours visibles », mais les utilisateurs avancés peuvent personnaliser ces niveaux pour améliorer la coordination entre les couches.

• Zoom avant : La carte se masque automatiquement lorsqu’on effectue un zoom important.

  Exemple : si nous avons une carte de 1:100 000 et en dessous une de 1:25 000, nous pouvons configurer la première pour qu’elle disparaisse en zoomant, laissant voir celle avec plus de détails.

• Zoom arrière : La carte se masque lorsqu’on éloigne la vue.

  Exemple : une carte très détaillée peut être configurée pour se masquer lorsque l’on éloigne beaucoup le zoom, de sorte qu’une carte générale de moindre résolution s’affiche à la place.

Transparences

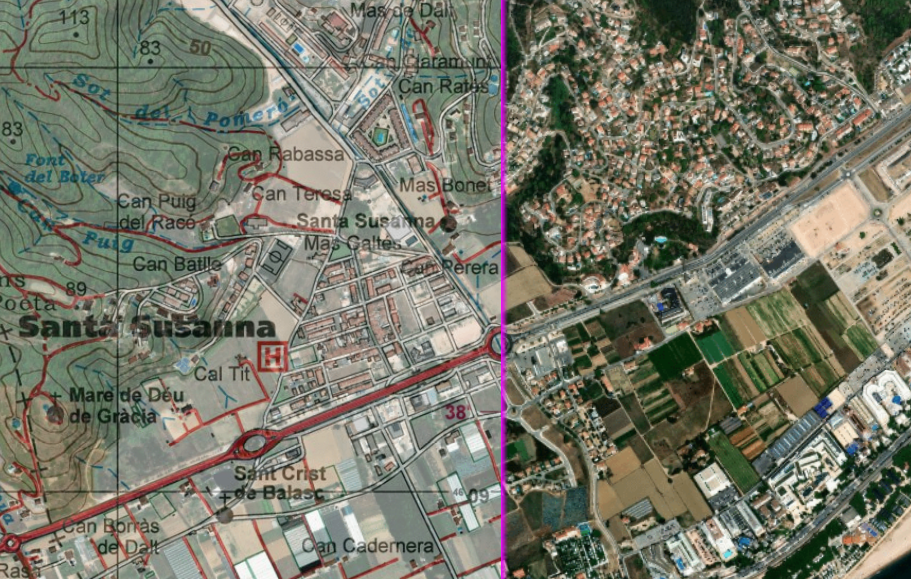

Les cartes raster permettent de configurer la transparence, ce qui facilite leur combinaison avec d’autres cartes ou données.

• Niveau général de transparence : il s’applique à toute l’image et est conservé pour les ouvertures futures de la carte.

• Transparence par couleur (avancé) : permet de rendre transparentes certaines couleurs spécifiques de la carte, par exemple le blanc des marges ou des zones sans données. Cela facilite la superposition de la carte sans masquer les informations d’autres cartes.

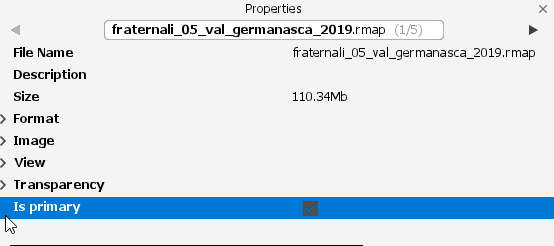

Est primaire

Lorsque plusieurs cartes et données sont ouvertes dans Land, chacune peut être dans un système de coordonnées différent. La carte primaire est celle qui détermine le système de référence pour toutes les cartes.

Cela signifie que :

• La carte primaire définit la projection et les coordonnées de base.

• Les autres cartes et données s’ajustent automatiquement à ce système pour s’afficher correctement à l’écran.
